Спосіб охолодження нагрівника

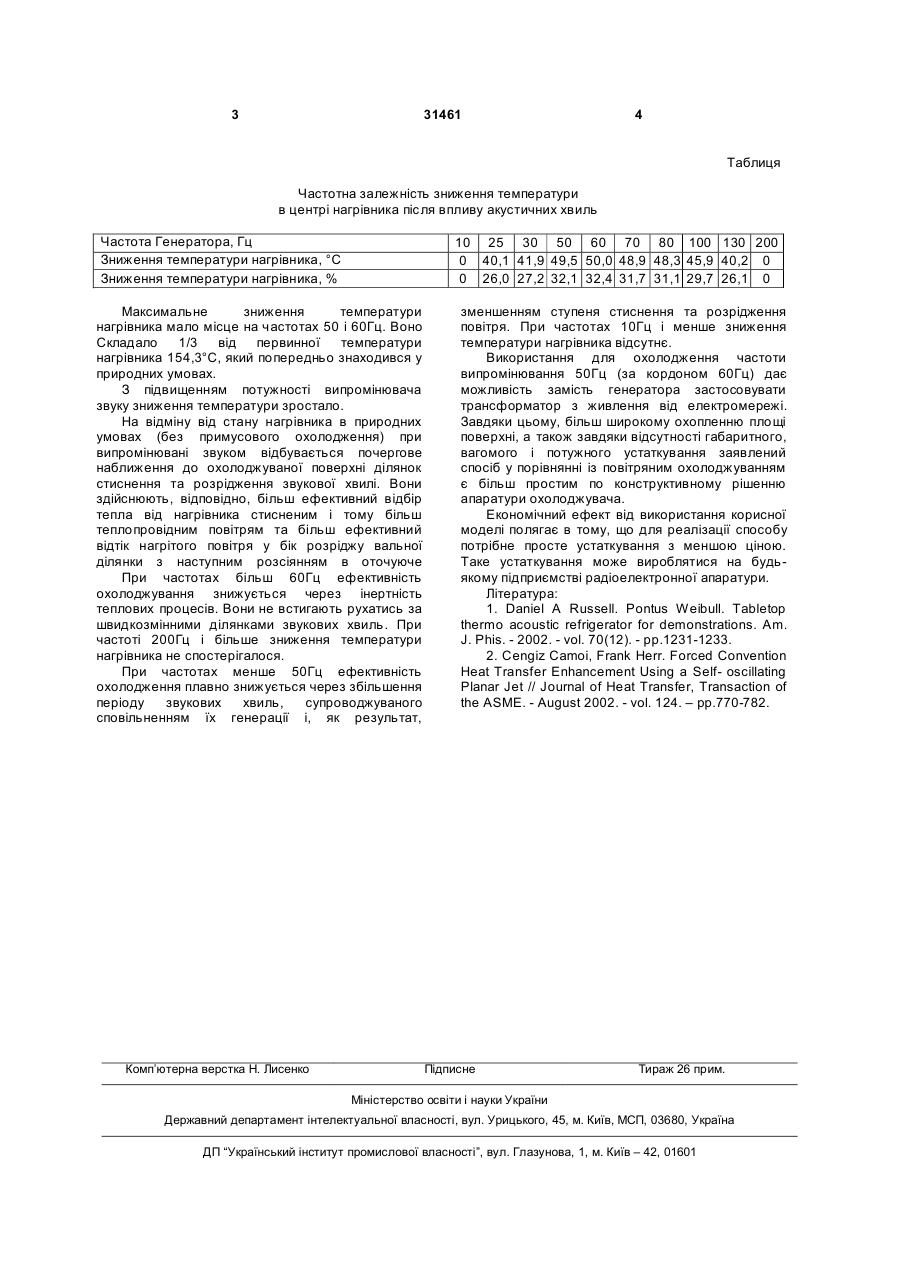

Спосіб охолодження нагрівника, який передбачає примусове повітряне охолодження нагрівника, який відрізняється тим, що охолоджувану поверхню піддають впливу акустичних хвиль з частотою із діапазону від 25 до 130Гц. (19) (21) u200713532 (22) 03.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ВІКУЛІН ІВАН МИХАЙЛОВИЧ, UA, ДМИТРІЄВ МИХАЙЛО ВОЛОДИМИРОВИЧ, UA, ПАНОВ ЛЕ ОНІД ІВАНОВИЧ, UA 3 31461 4 Таблиця Частотна залежність зниження температури в центрі нагрівника після впливу акустичних хвиль Частота Генератора, Гц Зниження температури нагрівника, °С Зниження температури нагрівника, % 10 25 30 50 60 70 80 100 130 200 0 40,1 41,9 49,5 50,0 48,9 48,3 45,9 40,2 0 0 26,0 27,2 32,1 32,4 31,7 31,1 29,7 26,1 0 Максимальне зниження температури нагрівника мало місце на частотах 50 і 60Гц. Воно Складало 1/3 від первинної температури нагрівника 154,3°С, який попередньо знаходився у природних умовах. З підвищенням потужності випромінювача звуку зниження температури зростало. На відміну від стану нагрівника в природних умовах (без примусового охолодження) при випромінювані звуком відбувається почергове наближення до охолоджуваної поверхні ділянок стиснення та розрідження звукової хвилі. Вони здійснюють, відповідно, більш ефективний відбір тепла від нагрівника стисненим і тому більш теплопровідним повітрям та більш ефективний відтік нагрітого повітря у бік розріджу вальної ділянки з наступним розсіянням в оточуюче середовище. При частотах більш 60Гц ефективність охолоджування знижується через інертність теплових процесів. Вони не встигають рухатись за швидкозмінними ділянками звукових хвиль. При частоті 200Гц і більше зниження температури нагрівника не спостерігалося. При частотах менше 50Гц ефективність охолодження плавно знижується через збільшення періоду звукових хвиль, супроводжуваного сповільненням їх генерації і, як результат, Комп’ютерна верстка Н. Лисенко зменшенням ступеня стиснення та розрідження повітря. При частотах 10Гц і менше зниження температури нагрівника відсутнє. Використання для охолодження частоти випромінювання 50Гц (за кордоном 60Гц) дає можливість замість генератора застосовувати трансформатор з живлення від електромережі. Завдяки цьому, більш широкому охопленню площі поверхні, а також завдяки відсутності габаритного, вагомого і потужного устаткування заявлений спосіб у порівнянні із повітряним охолоджуванням є більш простим по конструктивному рішенню апаратури охолоджувача. Економічний ефект від використання корисної моделі полягає в тому, що для реалізації способу потрібне просте устаткування з меншою ціною. Таке устаткування може вироблятися на будьякому підприємстві радіоелектронної апаратури. Література: 1. Daniel A Russell. Pontus Weibull. Tabletop thermo acoustic refrigerator for demonstrations. Am. J. Phis. - 2002. - vol. 70(12). - pp.1231-1233. 2. Cengiz Camoi, Frank Herr. Forced Convention Heat Transfer Enhancement Using a Self- oscillating Planar Jet // Journal of Heat Transfer, Transaction of the ASME. - August 2002. - vol. 124. – pp.770-782. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
