Моментомір
Номер патенту: 31564
Опубліковано: 10.04.2008
Автори: Костюк Володимир Івонович, Бабій Андрій Васильович, Матвіїшин Анатолій Йосипович, Рибак Тимофій Іванович, Паламарчук Петро Васильович
Формула / Реферат
Моментомір, що виконаний у вигляді муфти, яка складається з двох півмуфт, розміщених на співвісно встановлених ведучому і веденому валах та з'єднаних пружним елементом, і знімача крутного моменту, який відрізняється тим, що одна з півмуфт виконана із симетричними виступами по зовнішньому діаметру, а інша - з аналогічними виступи зі скосами з одного боку, які встановлені в проміжку знімача крутного моменту, виконаного у вигляді оптопари.
Текст

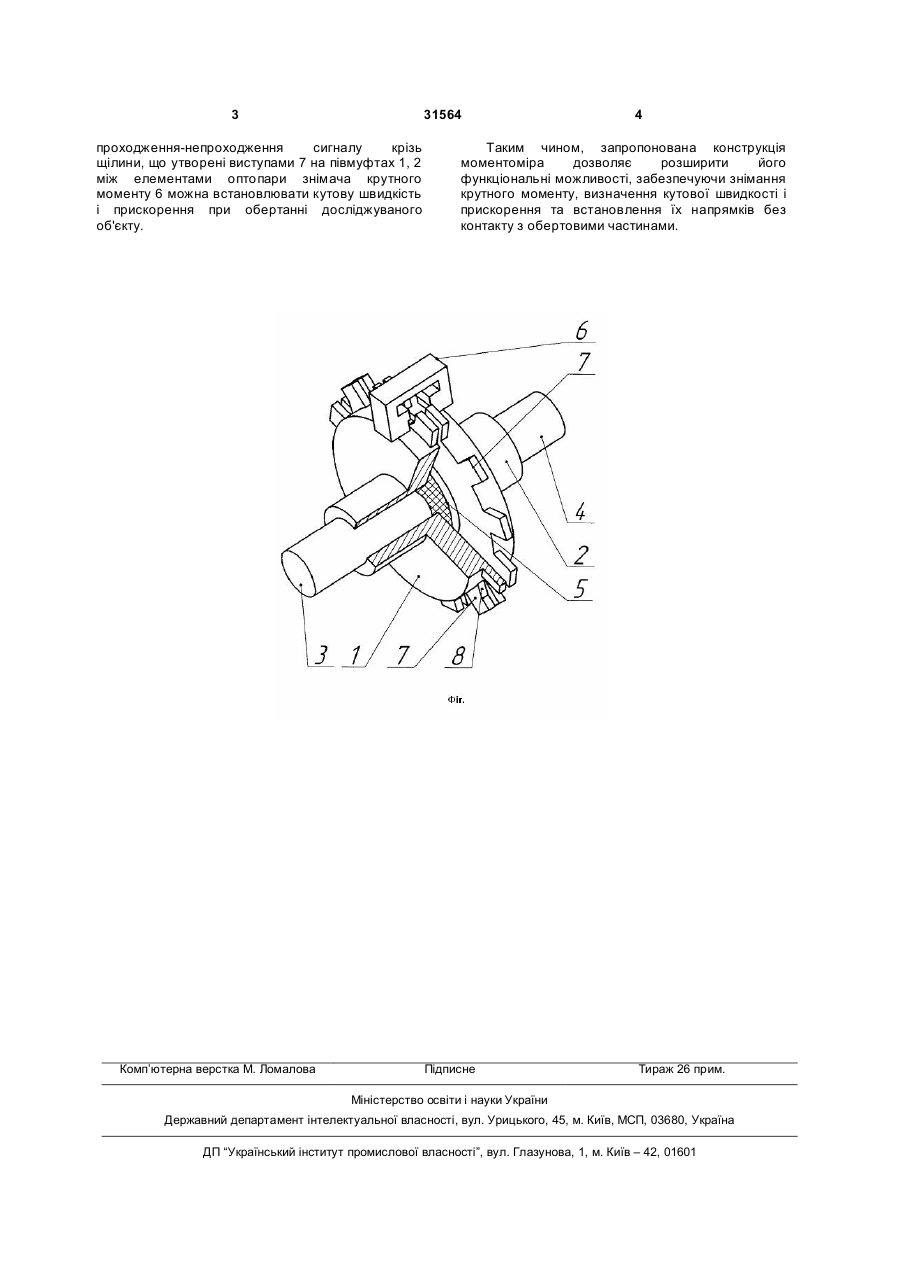

Моментомір, що виконаний у вигляді муфти, яка складається з двох півмуфт, розміщених на співвісно встановлених ведучому і веденому валах та з'єднаних пружним елементом, і знімача крутного моменту, який відрізняється тим, що одна з півмуфт виконана із симетричними виступами по зовнішньому діаметру, а інша - з аналогічними виступи зі скосами з одного боку, які встановлені в проміжку знімача крутного моменту, виконаного у вигляді оптопари. (19) (21) u200714543 (22) 24.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№7, 2008 рік (72) РИБАК ТИМОФІЙ ІВАНОВИЧ, UA, КОСТЮК ВОЛОДИМИР ІВОНОВИЧ, UA, ПАЛАМАРЧУК ПЕТРО ВАСИЛЬОВИЧ, UA, БАБІЙ АНДРІЙ ВАСИЛЬОВИЧ, UA, МАТВІЇШИН АНАТОЛІЙ ЙОСИПОВИЧ, UA (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ, UA 3 31564 проходження-непроходження сигналу крізь щілини, що утворені виступами 7 на півмуфтах 1, 2 між елементами оптопари знімача крутного моменту 6 можна встановлювати кутову швидкість і прискорення при обертанні досліджуваного об'єкту. Комп’ютерна верстка М. Ломалова 4 Таким чином, запропонована конструкція моментоміра дозволяє розширити його функціональні можливості, забезпечуючи знімання крутного моменту, визначення кутової швидкості і прискорення та встановлення їх напрямків без контакту з обертовими частинами. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTorque meter
Автори англійськоюRybak Tymofii Ivanovych, Kostiuk Volodymyr Ivonovych, Palamarchuk Petro Vasyliovych, Babii Andrii Vasyliovych, Matviishyn Anatolii Yosypovych
Назва патенту російськоюИзмеритель момента
Автори російськоюРыбак Тимофей Иванович, Костюк Владимир Ивонович, Паламарчук Петр Васильевич, Бабий Андрей Васильевич, Матвиишин Анатолий Иосифович
МПК / Мітки
МПК: G01L 5/24
Мітки: моментомір
