Стрічкова перфораційна система

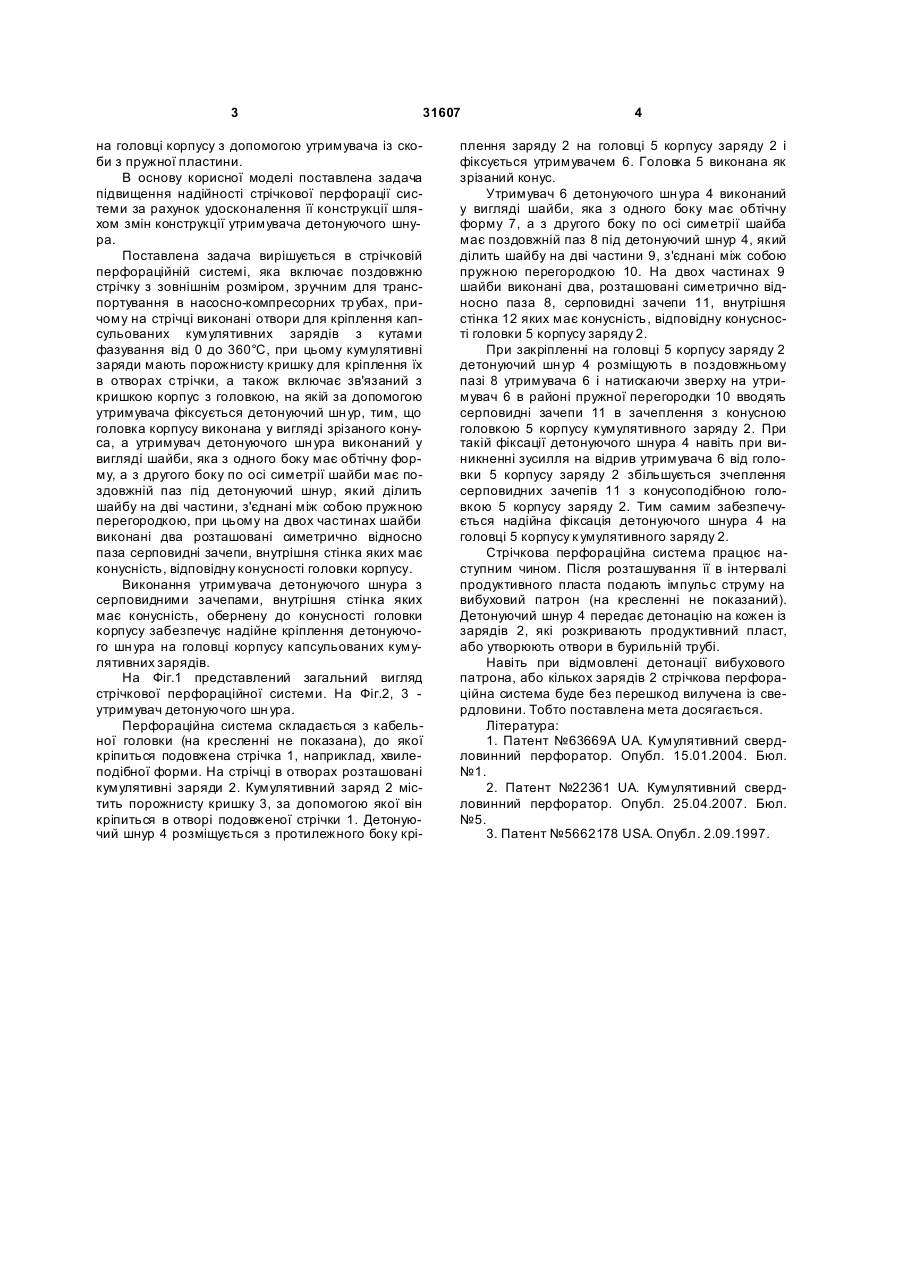

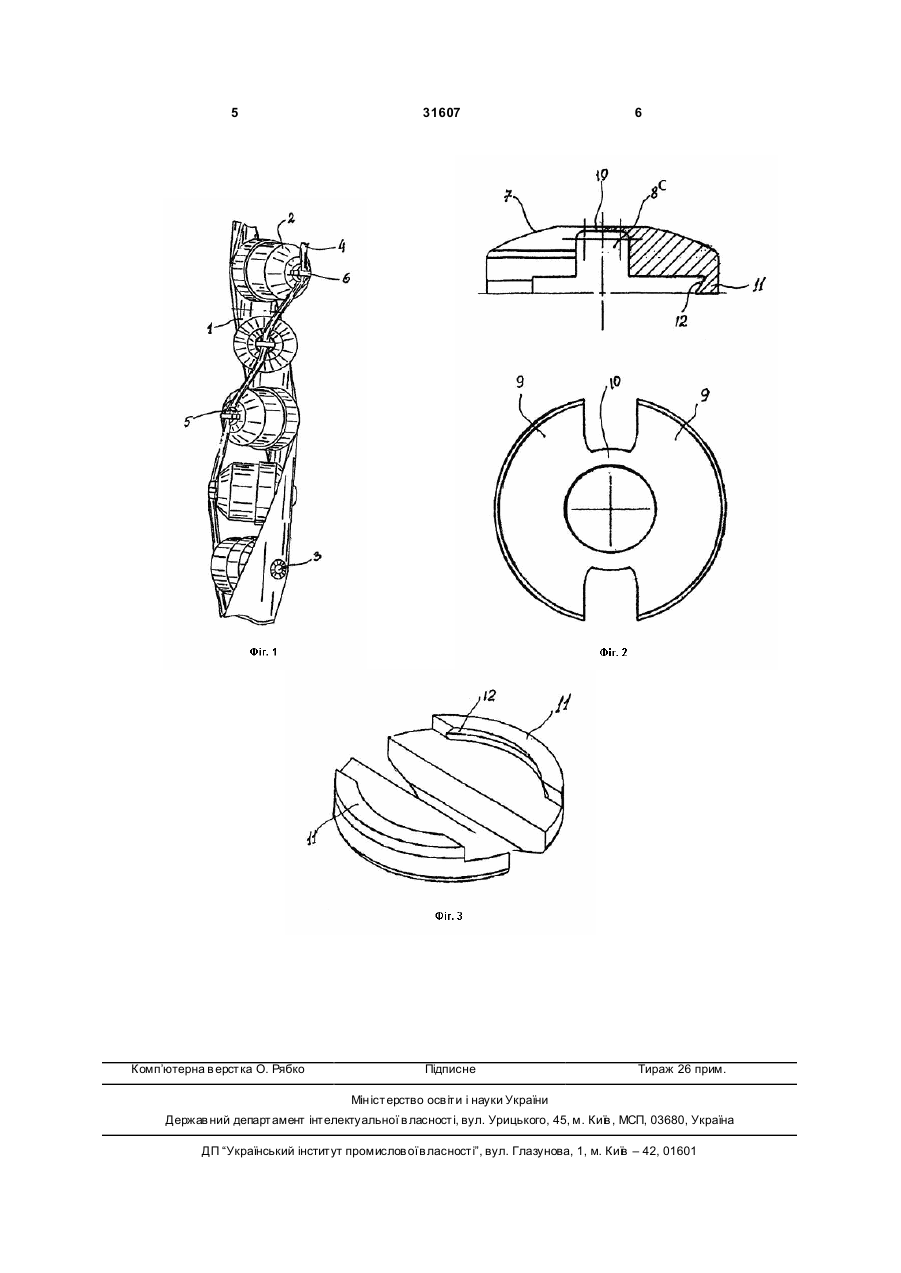

Стрічкова перфораційна система, що включає подовжену стрічку з зовнішнім розміром, зручним для транспортування в насосно-компресорних труба х, причому на стрічці виконані отвори для кріплення в них капсульованих кумулятивних за 3 31607 на головці корпусу з допомогою утримувача із скоби з пружної пластини. В основу корисної моделі поставлена задача підвищення надійності стрічкової перфорації системи за рахунок удосконалення її конструкції шляхом змін конструкції утримувача детонуючого шнура. Поставлена задача вирішується в стрічковій перфораційній системі, яка включає поздовжню стрічку з зовнішнім розміром, зручним для транспортування в насосно-компресорних тр убах, причому на стрічці виконані отвори для кріплення капсульованих кумулятивних зарядів з кутами фазування від 0 до 360°С, при цьому кумулятивні заряди мають порожнисту кришку для кріплення їх в отворах стрічки, а також включає зв'язаний з кришкою корпус з головкою, на якій за допомогою утримувача фіксується детонуючий шн ур, тим, що головка корпусу виконана у вигляді зрізаного конуса, а утримувач детонуючого шн ура виконаний у вигляді шайби, яка з одного боку має обтічну форму, а з другого боку по осі симетрії шайби має поздовжній паз під детонуючий шнур, який ділить шайбу на дві частини, з'єднані між собою пружною перегородкою, при цьому на двох частинах шайби виконані два розташовані симетрично відносно паза серповидні зачепи, внутрішня стінка яких має конусність, відповідну конусності головки корпусу. Виконання утримувача детонуючого шнура з серповидними зачепами, внутрішня стінка яких має конусність, обернену до конусності головки корпусу забезпечує надійне кріплення детонуючого шн ура на головці корпусу капсульованих кумулятивних зарядів. На Фіг.1 представлений загальний вигляд стрічкової перфораційної системи. На Фіг.2, 3 утримувач детонуючого шн ура. Перфораційна система складається з кабельної головки (на кресленні не показана), до якої кріпиться подовжена стрічка 1, наприклад, хвилеподібної форми. На стрічці в отворах розташовані кумулятивні заряди 2. Кумулятивний заряд 2 містить порожнисту кришку 3, за допомогою якої він кріпиться в отворі подовженої стрічки 1. Детонуючий шнур 4 розміщується з протилежного боку крі 4 плення заряду 2 на головці 5 корпусу заряду 2 і фіксується утримувачем 6. Головка 5 виконана як зрізаний конус. Утримувач 6 детонуючого шн ура 4 виконаний у вигляді шайби, яка з одного боку має обтічну форму 7, а з другого боку по осі симетрії шайба має поздовжній паз 8 під детонуючий шнур 4, який ділить шайбу на дві частини 9, з'єднані між собою пружною перегородкою 10. На двох частинах 9 шайби виконані два, розташовані симетрично відносно паза 8, серповидні зачепи 11, внутрішня стінка 12 яких має конусність, відповідну конусності головки 5 корпусу заряду 2. При закріпленні на головці 5 корпусу заряду 2 детонуючий шн ур 4 розміщують в поздовжньому пазі 8 утримувача 6 і натискаючи зверху на утримувач 6 в районі пружної перегородки 10 вводять серповидні зачепи 11 в зачеплення з конусною головкою 5 корпусу кумулятивного заряду 2. При такій фіксації детонуючого шнура 4 навіть при виникненні зусилля на відрив утримувача 6 від головки 5 корпусу заряду 2 збільшується зчеплення серповидних зачепів 11 з конусоподібною головкою 5 корпусу заряду 2. Тим самим забезпечується надійна фіксація детонуючого шнура 4 на головці 5 корпусу к умулятивного заряду 2. Стрічкова перфораційна система працює наступним чином. Після розташування її в інтервалі продуктивного пласта подають імпульс струму на вибуховий патрон (на кресленні не показаний). Детонуючий шнур 4 передає детонацію на кожен із зарядів 2, які розкривають продуктивний пласт, або утворюють отвори в бурильній трубі. Навіть при відмовлені детонації вибухового патрона, або кількох зарядів 2 стрічкова перфораційна система буде без перешкод вилучена із свердловини. Тобто поставлена мета досягається. Література: 1. Патент №63669А UA. Кумулятивний свердловинний перфоратор. Опубл. 15.01.2004. Бюл. №1. 2. Патент №22361 UA. Кумулятивний свердловинний перфоратор. Опубл. 25.04.2007. Бюл. №5. 3. Патент №5662178 USA. Опубл. 2.09.1997. 5 Комп’ютерна в ерстка О. Рябко 31607 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
