Зносостійке іонно-плазменне покриття

Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 31869

Опубліковано: 15.12.2000

Автори: Большаков Володимир Іванович, Гунько Дмитро Володимирович, Журавель Володимир Іванович, Любушкін Валерій Іванович, Загородній Олексій Борисович

Завантажити PDF файл.

Текст

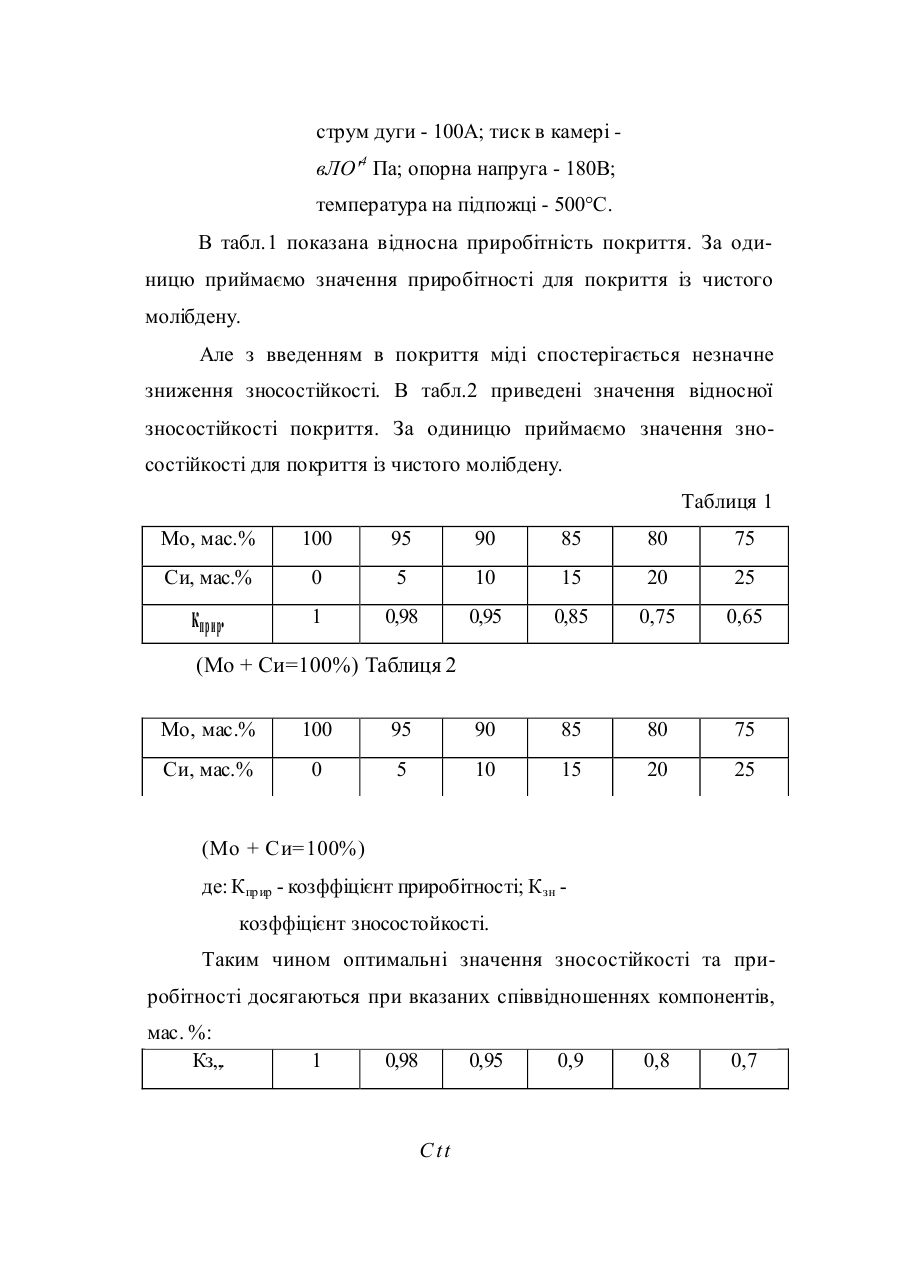

ё МПК С23С 14/06 ЗНОСОСТІЙКЕ ЮННО-ПЛАЗМЕННЕ ПОКРИТТЯ Винахід стосується галузі одержання складів іонно-плазменних покриттів (метод КІБ) із зносостійкими властивостями і може застосовуватися для відновлення зношених поверхонь прецізійних пар тертя, зокрема, для відновлення робочих по-верхонь плунжерних пар паливних насосів дизелів. Відомі зносостійкі покриття із чистого молібдену [1], [2]. Ці покриття мають низькі приробітні якості, що зменшує здатність до механічної обробки та довговічність деталей прецизійних пар тертя. Основою винаходу є задача удосконалення зносостійкого покриття, що містить в собі молібден, в якому використання міді забезпечує підвищення приробітних властивостей при збереженні достатньо високої зносостійкості покриття. Означена задача вирішується за рахунок того, що зносостійке іонно-плазменне покриття, яке має у своєму складі молібден, згідно з винаходом, додатково містить мідь при таких співвідношеннях компонентів, мас.%: Мо - 80 90; С ії -1020. Покриття отримують методом КІБ (конденсації покрить із плазменної фази в вакуумі з іонною бомбардировкою). При цьому плазменна фаза складається з іонізованих частинок мси-лібдена та міді. Технологічні параметри процесу КІБ слідуючі: струм дуги - 100А; тиск в камері вЛО'4 Па; опорна напруга - 180В; температура на підпожці - 500°С. В табл.1 показана відносна приробітність покриття. За одиницю приймаємо значення приробітності для покриття із чистого молібдену. Але з введенням в покриття міді спостерігається незначне зниження зносостійкості. В табл.2 приведені значення відносної зносостійкості покриття. За одиницю приймаємо значення зносостійкості для покриття із чистого молібдену. Таблиця 1 Мо, мас.% 100 95 90 85 80 75 Си, мас.% 0 5 10 15 20 25 кприр. 1 0,98 0,95 0,85 0,75 0,65 (Мо + Си=100%) Таблиця 2 Мо, мас.% 100 95 90 85 80 75 Си, мас.% 0 5 10 15 20 25 (Мо + Си=100%) де: Кприр - козффіцієнт приробітності; Кзн козффіцієнт зносостойкості. Таким чином оптимальні значення зносостійкості та приробітності досягаються при вказаних співвідношеннях компонентів, мас. %: Кз„. 1 0,98 0,95 C tt 0,9 0,8 0,7 ДЖЕРЕЛА ГНФОРМАЩІ І.Нікітін М.Д., Кулик А.Я., Захаров H.I. Теплозахисні та зносостійкі покриття деталей дизеля. - JL: Машиностроение, 1977, с.132. 2.Хасуі А., Морігакі О. Наплавка і напилення / Пер. з яп. Х12 Попова В.Н., під. ред. Стьопіна B.C., Шестьоркіна Н.Г. - М.: Машиностроение, 1985, с.213, табл. 15.1.

Дивитися

Додаткова інформація

Назва патенту англійською

Wearproof ion-plasma coating

Автори англійською

Bolshakov Volodymyr Ivanovych, ZHURAVEL VOLODYMYR IVANOVYCH, HUNKO DMYTRO VOLODYMYROVYCH, ZAHORODNII OLEKSII BORYSOVYCH, LIUBUSHKIN VALERII IVANOVYCH

Назва патенту російською

Износостойкое ионно-плазменне покрытие

Автори російською

Большаков Владимир Иванович, ЖУРАВЕЛЬ ВЛАДИМИР ИВАНОВИЧ, ГУНЬКО ДМИТРИЙ ВЛАДИМИРОВИЧ, ЗАГОРОДНИЙ АЛЕКСЕЙ БОРИСОВИЧ, ЛЮБУШКИН ВАЛЕРИЙ ИВАНОВИЧ

МПК / Мітки

МПК: C23C 14/06

Мітки: іонно-плазменне, покриття, зносостійке
