Пристрій фазозміщення для системи імпульсно-фазового керування тиристорного роторного перетворювача

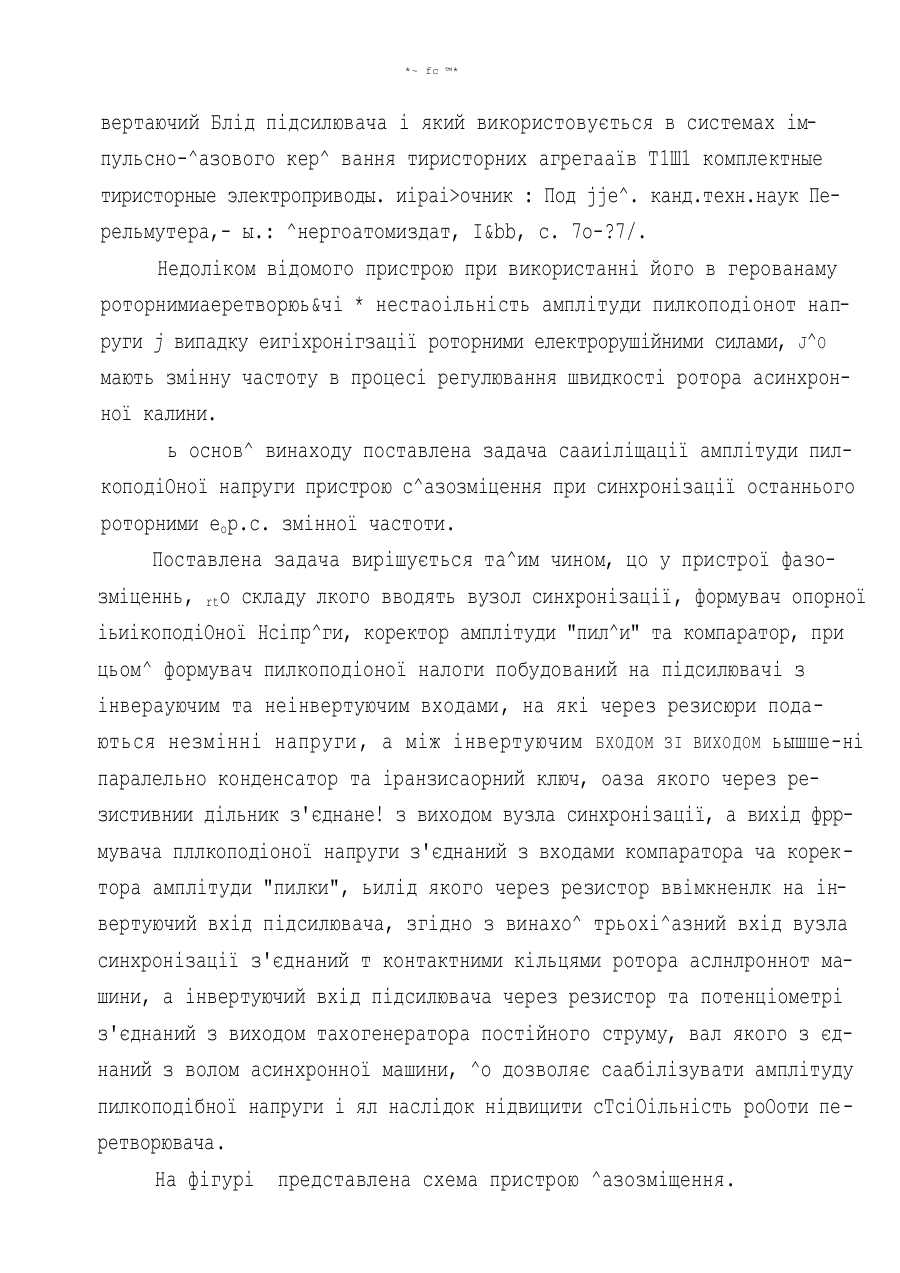

6 и ог м ПРИСТРІЙ ФАЗОЗМІЦЬІІШІ ЛІЇ»К/ЬАГШ ІУіРЖТіиРгЮГо PUTUP riOi'U ІІНР Бшахід ВІДНОВИТЬСЯ до електротехніки і може оути використаний при посудові електроприводів за системою асинхронно-вентильного каскаде з керованим роторним перетворювачем. відомий пристрій ^азозмі^ення для керування тиристорами ротор ного перетворювача в схемі асинхронно-вентильного каскаду за допомогою індуктивно-^мнісного етавілізатора, який шд^днуться до контактних кілець ротора асинхронної маьшни і настроєний таким чином , цо амплітуда напруги на конденсаторах мало залежить від ковзання ротора /Чермалых ь.м., Родькин д^і., ланевский Ь.&. Системы электропривода и автоматики р^днкчньіл стационарных машин и ^сіановок. М,:гіедра, 1^7о, с «і JO/. ііедо^іком аакого пристрою р ьначні габарити, залежність амплітуди опорної напруги від коливань напруги статора асинхронної машини, а також спотворення опорної напруги комутаційними провалами при роооті керованого роторного перетворювача, цо призводить до асиметрії та втрати точності керування. НайОільш близьким за технічною суттю р пристрій с^азозміщення, до складу ького білого вводять в^зол синхронізації, формувач пилкоподібної напруі'и, директор амшіііуди "пилки" ха компаратор, при цьому ^ормуьач пилкоподіоної напруги поо^дований на підсилювачі з ін вертуючим та неінеерт^ючим входами, на які через резисюри подаються незмінні напруги, а між інвертуючим входом і виходом ввімкнені паралельно конденсатор та транзисторний ключ, оаза якого через резисїивниь дільник з'єднана з ьихо^ом в^зла синхронізації, а БИХІД формувача пилкоподіоної напруги з'знаний з входами компаратора та коректора амплітуди "пилки", вихід якого через резистор ввімкнений на ін *~ fc ™* вертаючий Блід підсилювача і який використовується в системах імпульсно-^азового кер^ вання тиристорних агрегааїв Т1Ш1 комплектные тиристорные электроприводы. иіраі>очник : Под jje^. канд.техн.наук Перельмутера,- ы.: ^нергоатомиздат, I&bb, с. 7о-?7/. Недоліком відомого пристрою при використанні його в герованаму роторнимиаеретворюь&чі * нестаоільність амплітуди пилкоподіонот напруги j випадку еигіхронігзації роторними електрорушійними силами, J^O мають змінну частоту в процесі регулювання швидкості ротора асинхронної калини. ь основ^ винаходу поставлена задача сааиіліщації амплітуди пилкоподіОної напруги пристрою с^азозміцення при синхронізації останнього роторними еор.с. змінної частоти. Поставлена задача вирішується та^им чином, цо у пристрої фазозміценнь, rto складу лкого вводять вузол синхронізації, формувач опорної іьиікоподіОної Нсіпр^ги, коректор амплітуди "пил^и" та компаратор, при цьом^ формувач пилкоподіоної налоги побудований на підсилювачі з інверауючим та неінвертуючим входами, на які через резисюри подаються незмінні напруги, а між інвертуючим БХОДОМ ЗІ ВИХОДОМ ьышше-ні паралельно конденсатор та іранзисаорний ключ, оаза якого через резистивнии дільник з'єднане! з виходом вузла синхронізації, а вихід фррмувача пллкоподіоної напруги з'єднаний з входами компаратора ча коректора амплітуди "пилки", ьилід якого через резистор ввімкненлк на інвертуючий вхід підсилювача, згідно з винахо^ трьохі^азний вхід вузла синхронізації з'єднаний т контактними кільцями ротора аслнлроннот машини, а інвертуючий вхід підсилювача через резистор та потенціометрі з'єднаний з виходом тахогенератора постійного струму, вал якого з єднаний з волом асинхронної машини, ^о дозволяє саабілізувати амплітуду пилкоподібної напруги і ял наслідок нідвицити сТсіОільність роОоти перетворювача. На фігурі представлена схема пристрою ^азозміщення. до складу пристрой -фазозміщення входять ^ормувач І опорної пилкоподіоної напруги, вузол синхронізації
