Формула / Реферат

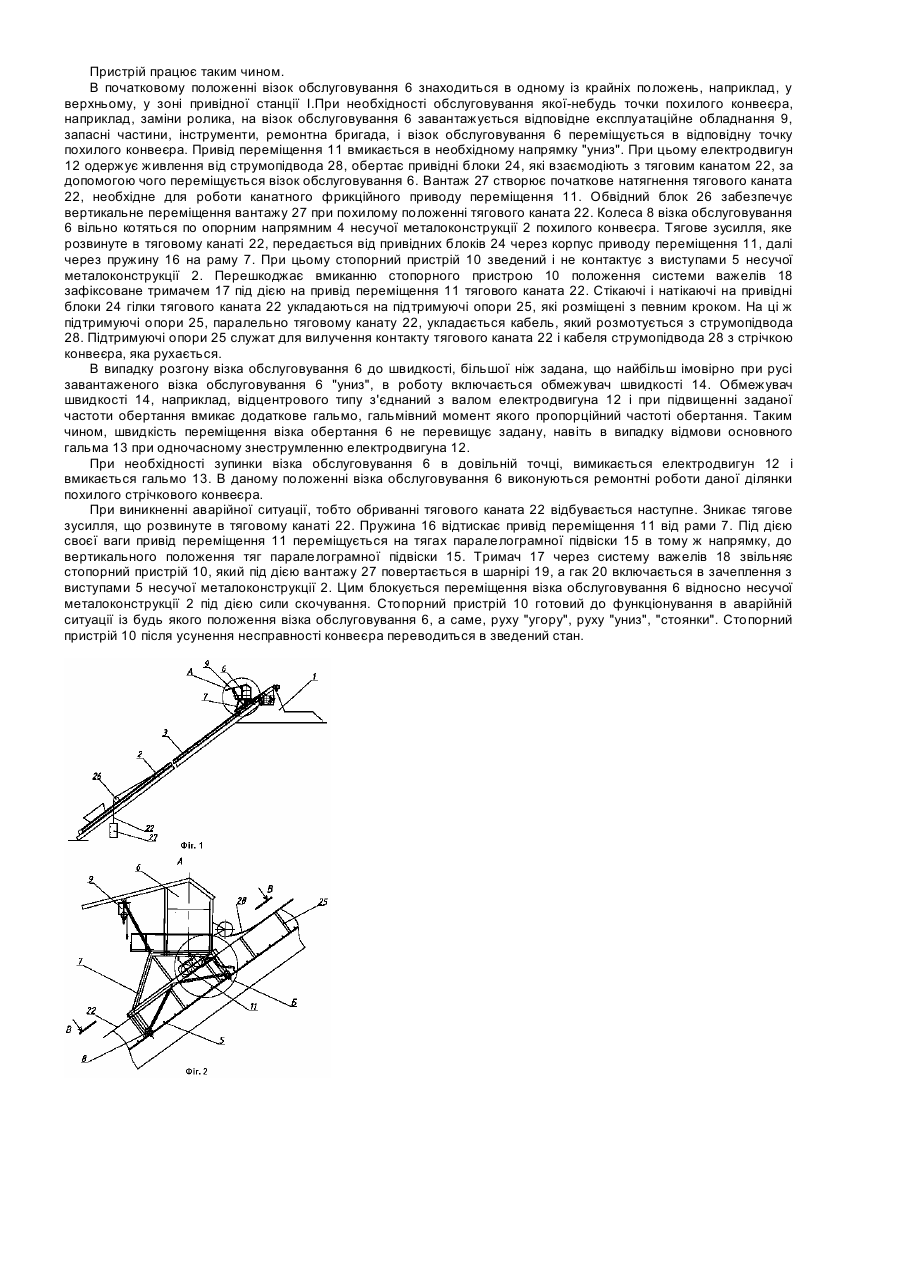

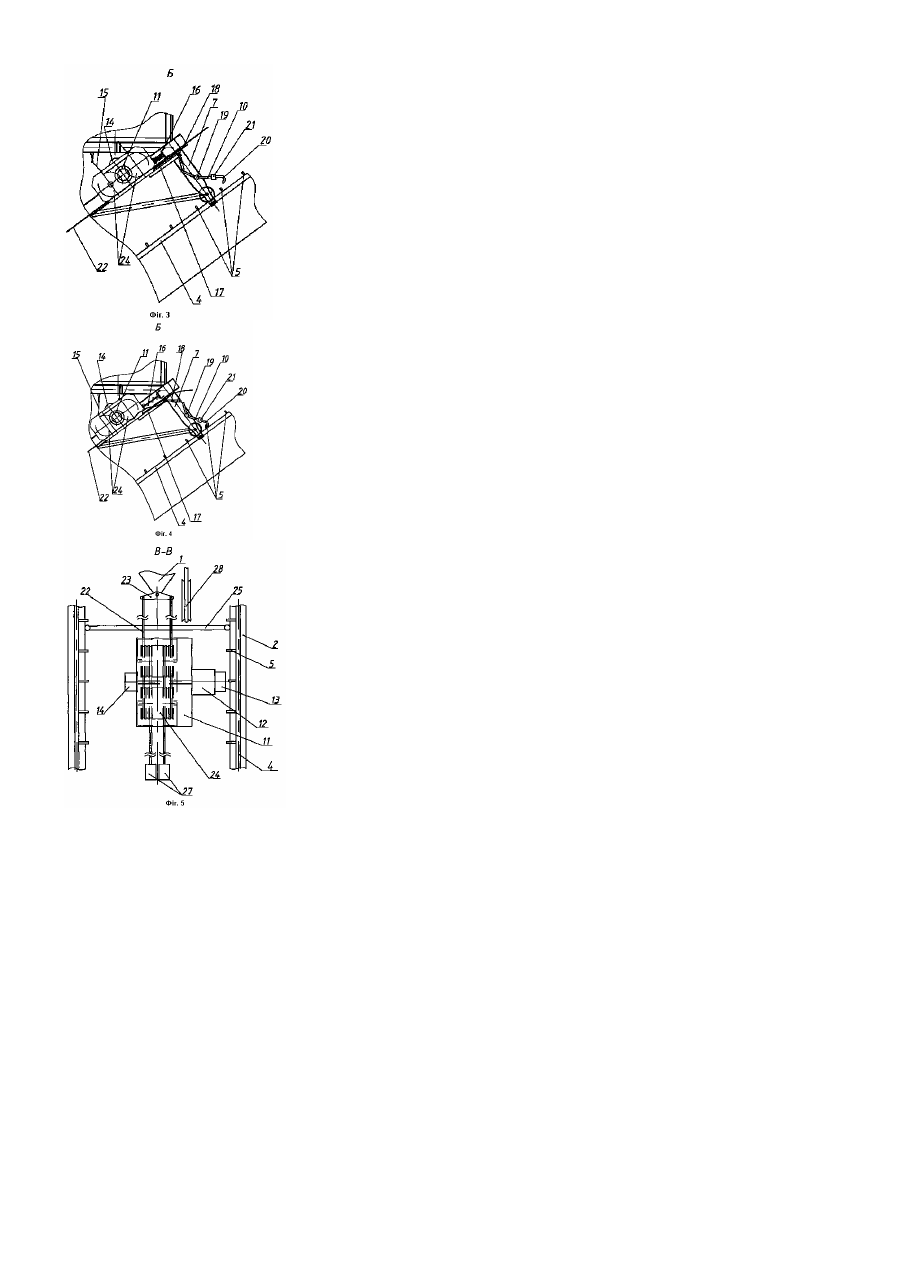

1. Похилий стрічковий конвеєр, що містить установлену на верхньому уступі привідну станцію, несучу металоконструкцію, обладнану поставом з конвеєрними стрічками, який відрізняється тим, що несуча металоконструкція на верхній поверхні обладнана виступами і опорними напрямними, на яких з можливістю переміщення за допомогою приводу установлений візок обслуговування, обладнаний стопорним пристроєм, шарнірно закріпленим до його рами і взаємодіючим з можливістю контакту з виступами на несучій металоконструкції, при цьому привід переміщення візка обслуговування розміщений на його рамі, з'єднаний з нею паралелограмною підвіскою і пружиною, взаємодіє з тяговим канатом і обладнаний тримачем, з'єднаним з стопорним пристроєм через важелі.

2. Конвеєр за п. 1, який відрізняється тим, що привід переміщення візка обслуговування виконано у вигляді канатного фрикційного приводу.

3. Конвеєр за п. 1, який відрізняється тим, що тяговий канат складається з двох гілок, які закріплені на привідній станції за допомогою балансира.

4. Конвеєр за п. 1, який відрізняється тим, що стопорний пристрій виконаний таким чином, що при обриванні тягового каната взаємодіє з виступами на несучій металоконструкції через гак, який обладнаний вантажем.

Текст

Корисна модель належить до гірничої техніки, а саме до круто-похилих стрічкових конвеєрів, що працюють у складі комплексів, які транспортують матеріали під кутом до горизонту. Відомо крутопохилий стрічковий конвеєр, що містить несучу металоконструкцію, обладнану поставом конвеєра, з розміщеними на ньому вантажонесучою і притискною стрічками, що взаємодіють з проводом і огинають барабани, при цьому вантажонесуча стрічка обгинає привідний і натяжний барабани, а притискна стрічка обгинає нижній і верхній кінцеві барабани з обичайками, і на несучій металоконструкції установлені самоходні шасі, які розміщені на уступах [див. авт. свід. СРСР №1456339, МПК: B65G15/14, опубліковане в бюлетені №5 за 1989p.]. Недоліком крутопохилого конвеєра даної конструкції є те, що він не придатний до експлуатації в кар'єрах, що мають велику протяжність, глибину і велику кількість уступів. Відомо похилий стрічковий конвеєр, що містить установлену зверху привідну станцію, несучу металоконструкцію, обладнану поставом з розміщеною на ньому конвеєрною стрічкою, при цьому несуча металоконструкція спирається на опори, які виконані у вигляді горизонтальних балок, що установлені одна від одної на певній відстані, і виконані поступово збільшуємою висотою [див. креслення 250.07.00.000 СБ ВАТ „ГСКТI” за 2003p.]. Недоліком даного конвеєра є те, що у випадку його виконання великою довжиною і великою величиною похилу, а також у випадку якогось полому для його усунення необхідно здійснити доставку ремонтного обладнання, наприклад, запасних частин, зварювального апарата, вантажопідйомних засобів, а також обслуговуючого персоналу, до будь-якої точки довжини конвеєра. Із-за великої протяжності конвеєра, що є специфікою будь якого конвеєра, виконати ці роботи без наявності під'їзних шляхів до точок його обслуговування неможливо. Це приводить до суттєвого зростання обсягу гірничо-капітальних робіт. Також суттєвим недоліком даних похилих конвеєрів є відсутність у них візка обслуговування, який дозволив би здійснити ремонтні роботи в будь-якій точці довжини конвеєра. В основу корисної моделі поставлена задача створити такий похилий стрічковий конвеєр, в якому шляхом удосконалення його конструкції забезпечується доставка ремонтного обладнання і персоналу до будь якої точки довжини конвеєра, досягається суттєве зниження обсягів гірничо-капітальних робіт, зв'язаних з організацією під'їзних шляхів, а також підвищується надійність і безпечність експлуатації візка обслуговування. Поставлена задача досягається тим, що в похилому стрічковому конвеєрі, який містить установлену на верхньому уступі привідну станцію, несучу металоконструкцію, обладнану поставом з конвеєрними стрічками, згідно з корисною моделлю несуча металоконструкція на верхній поверхні обладнана виступами і опорними напрямними, на яких з можливістю переміщення за допомогою приводу установлений візок обслуговування, обладнаний стопорним пристроєм, шарнірно закріпленим до його рами і взаємодіючим з можливістю контакту з виступами на несучій металоконструкції, при цьому привід переміщення візка обслуговування розміщений на його рамі, з'єднаний з нею паралелограмною підвіскою і пружиною, взаємодіє з тяговим канатом і обладнаний тримачем, що з'єднаний з стопорним пристроєм через важелі. При цьому привід переміщення візка обслуговування виконаний у вигляді канатного фрикційного приводу, а тяговий канат складається з двох гілок, які закріплені на привідній станції за допомогою балансира, та стопорний пристрій при обриванні тягового каната взаємодіє з виступами на несучій металоконструкції через гак, який обладнаний вантажем. Причинно-наслідковий зв'язок між сукупністю істотних ознак і результатом, що досягається, полягає у наступному. Завдяки тому, що похилий стрічковий конвеєр обладнаний візком обслуговування, який установлений за допомогою колес на опорних напрямних, якими на верхній поверхні обладнана несуча металоконструкція, з розміщеними на ній виступами, а візок обслуговування обладнаний стопорним пристроєм, шарнірно закріпленим до його рами і взаємодіючим з можливістю контакту з виступами на несучій металоконструкції, досягається доставка ремонтного обладнання і обслуговуючого персоналу для здійснення ремонтних робот до будь якої точці довжини конвеєра. Це суттєво знижує обсяги гірничо-капітальних робот, зв'язаних з організацією під'їзних шляхів до похилого конвеєра. Зникає необхідність мати під'їзні колії і комунікації, а також стає непотрібним переміщення з уступу на уступ вантажопід'ємних засобів, так як необхідне обладнання і ремонтний персонал доставляється в необхідне місце за допомогою візка обслуговування. Крім того, цей візок обслуговування надійний і безпечний в експлуатації тому, що обладнаний стопорним пристроєм, який зупиняє його при аварійній ситуації, у випадку обривання тягового каната. Сутність корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображено похилий стрічковий конвеєр, загальний вигляд на Фіг.2 - вузол А на Фіг.1 на Фіг.3 - вузол Б на Фіг.2, зведений стопорний пристрій на Фіг.4 - вузол Б на Фіг.2, спрацьований стопорний пристрій на Фіг.5 - розріз В-В на Фіг.2 Похилий стрічковий конвеєр містить установлену на верхньому уступі привідну станцію 1, несучу металоконструкцію 2, обладнану поставом 3 з вантажонесучою і притискною стрічками (на кресленнях не показані), і яка виконана на верхній поверхні з опорними напрямними 4 і виступами 5, візок обслуговування 6, який містить раму 7 з колесами 8 і експлуатаційне обладнання 9. На візку обслуговування 6 установлені стопорний пристрій 10, шарнірно з'єднаний з рамою 7, і привід переміщення 11 з електродвигуном 12, гальмом 13 і обмежувачем швидкості 14. Привід переміщення 11 візка обслуговування 6 виконаний, наприклад, у вигляді канатного фрикційного приводу, розміщений на рамі 7, з'єднаний з нею за допомогою паралелограмної підвіски 15 і пружини 16, а також обладнаний тримачем 17 стопорного пристрою 10. Тримач 17 зв'язаний зі стопорним пристроєм 10 через систему важелів 18. При цьому стопорний пристрій 10 з'єднаний з рамою 7 візка обслуговування 6 через шарнір 19 і включає до себе гак 20 і вантаж 21. На несучій металоконструкції 2 вище її верхньої поверхні установлений тяговий канат 22, який складається з двох гілок і закріплений до привідної станції 1 за допомогою балансира 23. При цьому тяговий канат 22 взаємодіє з приводом переміщення 11 візка обслуговування 6 за допомогою багаторівчакових привідних блоків 24, спирається по довжині прольоту конвеєра на підтримуючі опори 25 і відповідно взаємодіє з обвідним блоком 26, який установлено на несучій металоконструкції 2. Причому вільний кінець тягового каната 22 обладнаний вантажем 27. На підтримуючі опори 25 паралельно тяговому канату 22 укладається кабель струмопідвода 28, який установлений на візку обслуговування 6. Пристрій працює таким чином. В початковому положенні візок обслуговування 6 знаходиться в одному із крайніх положень, наприклад, у верхньому, у зоні привідної станції І.При необхідності обслуговування якої-небудь точки похилого конвеєра, наприклад, заміни ролика, на візок обслуговування 6 завантажується відповідне експлуатаційне обладнання 9, запасні частини, інструменти, ремонтна бригада, і візок обслуговування 6 переміщується в відповідну точку похилого конвеєра. Привід переміщення 11 вмикається в необхідному напрямку "униз". При цьому електродвигун 12 одержує живлення від струмопідвода 28, обертає привідні блоки 24, які взаємодіють з тяговим канатом 22, за допомогою чого переміщується візок обслуговування 6. Вантаж 27 створює початкове натягнення тягового каната 22, необхідне для роботи канатного фрикційного приводу переміщення 11. Обвідний блок 26 забезпечує вертикальне переміщення вантажу 27 при похилому положенні тягового каната 22. Колеса 8 візка обслуговування 6 вільно котяться по опорним напрямним 4 несучої металоконструкції 2 похилого конвеєра. Тягове зусилля, яке розвинуте в тяговому канаті 22, передається від привідних блоків 24 через корпус приводу переміщення 11, далі через пружину 16 на раму 7. При цьому стопорний пристрій 10 зведений і не контактує з виступами 5 несучої металоконструкції 2. Перешкоджає вмиканню стопорного пристрою 10 положення системи важелів 18 зафіксоване тримачем 17 під дією на привід переміщення 11 тягового каната 22. Стікаючі і натікаючі на привідні блоки 24 гілки тягового каната 22 укладаються на підтримуючі опори 25, які розміщені з певним кроком. На ці ж підтримуючі опори 25, паралельно тяговому канату 22, укладається кабель, який розмотується з струмопідвода 28. Підтримуючі опори 25 служат для вилучення контакту тягового каната 22 і кабеля струмопідвода 28 з стрічкою конвеєра, яка рухається. В випадку розгону візка обслуговування 6 до швидкості, більшої ніж задана, що найбільш імовірно при русі завантаженого візка обслуговування 6 "униз", в роботу включається обмежувач швидкості 14. Обмежувач швидкості 14, наприклад, відцентрового типу з'єднаний з валом електродвигуна 12 і при підвищенні заданої частоти обертання вмикає додаткове гальмо, гальмівний момент якого пропорційний частоті обертання. Таким чином, швидкість переміщення візка обертання 6 не перевищує задану, навіть в випадку відмови основного гальма 13 при одночасному знеструмленню електродвигуна 12. При необхідності зупинки візка обслуговування 6 в довільній точці, вимикається електродвигун 12 і вмикається гальмо 13. В даному положенні візка обслуговування 6 виконуються ремонтні роботи даної ділянки похилого стрічкового конвеєра. При виникненні аварійної ситуації, тобто обриванні тягового каната 22 відбувається наступне. Зникає тягове зусилля, що розвинуте в тяговому канаті 22. Пружина 16 відтискає привід переміщення 11 від рами 7. Під дією своєї ваги привід переміщення 11 переміщується на тягах паралелограмної підвіски 15 в тому ж напрямку, до вертикального положення тяг паралелограмної підвіски 15. Тримач 17 через систему важелів 18 звільняє стопорний пристрій 10, який під дією вантажу 27 повертається в шарнірі 19, а гак 20 включається в зачеплення з виступами 5 несучої металоконструкції 2. Цим блокується переміщення візка обслуговування 6 відносно несучої металоконструкції 2 під дією сили скочування. Стопорний пристрій 10 готовий до функціонування в аварійній ситуації із будь якого положення візка обслуговування 6, а саме, руху "угору", руху "униз", "стоянки". Стопорний пристрій 10 після усунення несправності конвеєра переводиться в зведений стан.

Дивитися

Додаткова інформація

Назва патенту англійською

Inclined belt conveyer

Автори англійською

Bodlo Mykola Viktorovych, Soroka Heorhii Mytrofanovych, Oliinyk Serhii Leonidovych, Samokhvalov Volodymyr Kostiantynovych

Назва патенту російською

Наклонный ленточный конвейер

Автори російською

Бодло Николай Викторович, Сорока Георгий Митрофанович, Олейнык Сергей Леонидович, Олейник Сергей Леонидович, Самохвалов Владимир Константинович

МПК / Мітки

МПК: B65G 15/10

Мітки: похилий, стрічковій, конвеєр
