Пересувний стрічковий конвеєр

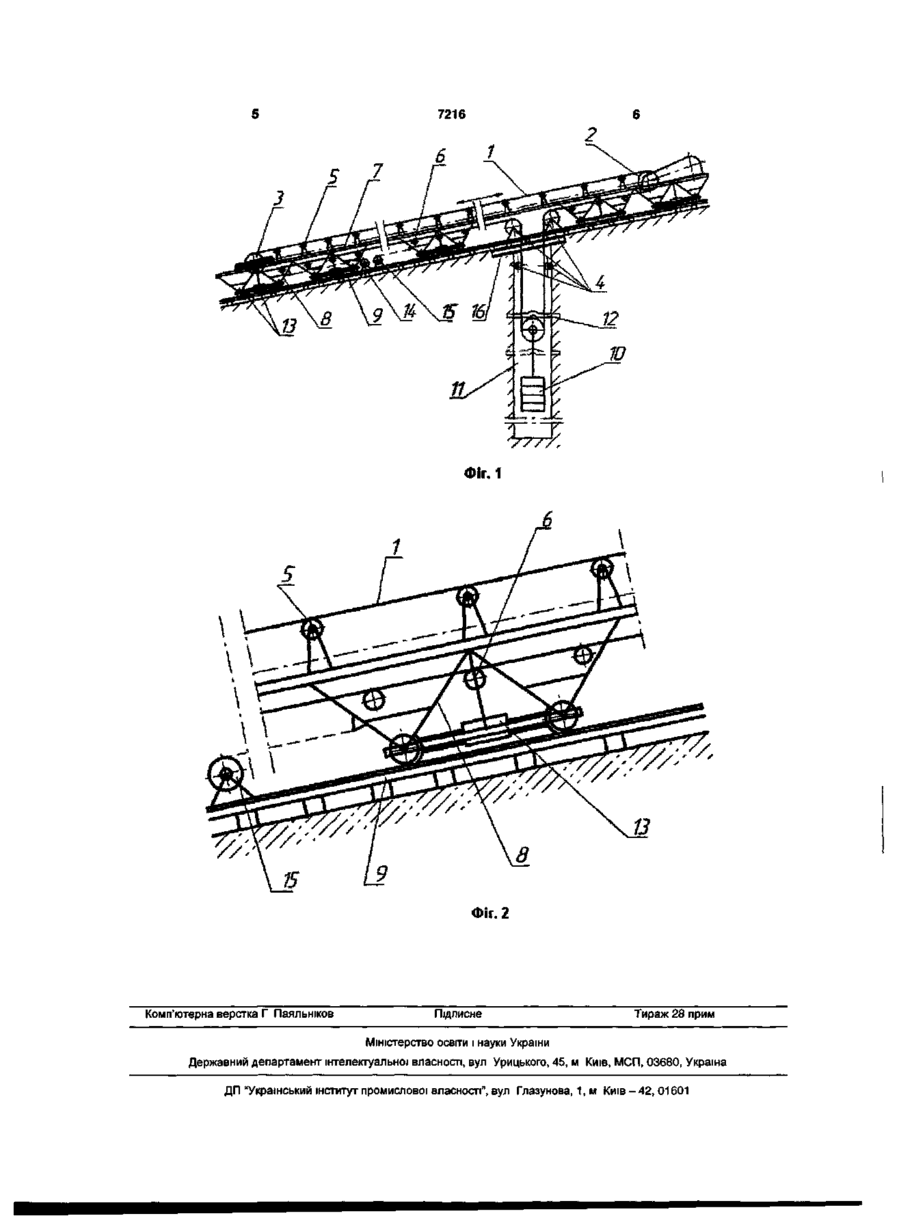

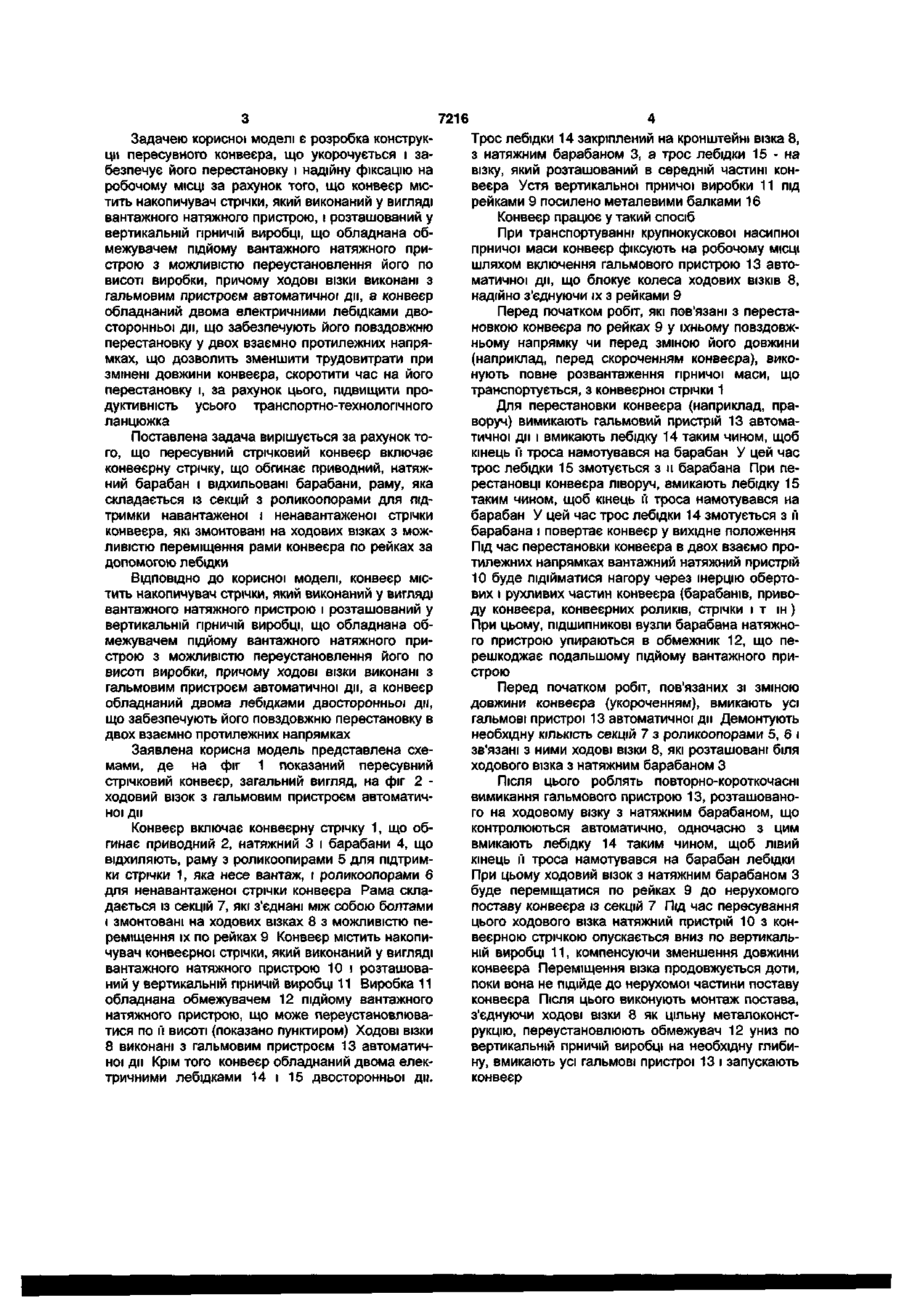

Пересувний стрічковий конвеєр, що включає конвеєрну стрічку, що обгинає привідний, натяжний барабани і відхилювальні барабани, раму, яка складається із секцій з роликоопорами для підтримки навантаженої і ненавантаженої стрічок конвеєра, які змонтовані на ходових візках з мож ливістю переміщення рами конвеєра по рейках за допомогою лебідки, який відрізняється тим, що конвеєр містить накопичувач стрічки, який виконаний у вигляді вантажного натяжного пристрою і розташований у вертикальній гірничій виробці, що обладнана обмежувачем підйому вантажного натяжного пристрою з можливістю перестановки його по висоті виробки, причому ходові візки виконані з гальмовим пристроєм автоматичної дії, а конвеєр обладнаний двома лебідками двосторонньої дії, що забезпечують його повздовжню перестановку в двох взаємно протилежних напрямках. Корисна модель відноситься до підйомнетранспортного машинобудування, а саме до пересувних стрічкових конвеєрів, і може бути використана при відкритій розробці корисних копалин для транспортування крупнокускової гірничої маси. Відомий стрічковий конвеєр, що містить конвеєрну стрічку, що обгинає приводний, натяжний барабани і в/дхильовані барабани, каркас у вигляді нюрнберзьких ножиців з роликоопорами для стрічки, що кріпиться до основній, проміжній і кінцевій секціям. Конвеєр має накопичувач стрічки, що містить приводний, підтримуючий і кінцевий барабани, що обгинаються ланцюгом. Усі вузли конвеєра змонтовані в корпусі з ходовими колісьми, що забезпечують переустановлення конвеєра в необхідне місце роботи [а. с. СССР № 1680596, кл. B65G15/28. А.Н.Попов, М.В.Сацуро. Телескопический ленточный конвейєр. Заяв. 09.11.88; Опубл. 30.09.91. Бюл. № 36]. Недоліком цього конвеєра є те, що в його конструкції можуть бути використані роликоопори тільки з прямими роликами, що обмежують продуктивність конвеєра і не допускають транспортування крупнокускової гірничої маси. Крім того, конвеєр має невелику довжину транспортування, яка обмежена довжиною висувних секцій, і також має великі габарити по висоті, що обумовлено складною і громіздкою конструкцією накопичувача стрічки. Причому, конструкція конвеєра не передбачає його фіксацію на робочому місці, що знижує надійність роботи всього технологічного ланцюга. Найбільш близьким по технічній сутності і результату, що досягається, до пропонованої корисної моделі є пересувний стрічковий конвеєр, що включає конвеєрну стрічку, що обгинає приводний, натяжний барабани і відхильовані барабани, раму яка складається із секцій з роликоопорами для підтримки навантаженої і ненавантаженої стрічки конвеєра, які змонтовані на ходових візках з можливістю переміщення рами конвеєра по рейках за допомогою лебідки [Транспорт на горных предприятиях. Под общей ред. проф. Б.А. Кузнецова. Изд. 2-е, перераб. и доп. М.: Недра, 1976, 552 с. Авт. Б.А. Кузнецов, А.А. Рентгевич, В.Г. Шурин и др., с. 97-99]. Недоліком відомого конвеєра є складність і великий обсяг робіт при зміні його довжини (наприклад, під час скорочення конвеєра), тому що при виконанні цих робіт необхідно демонтувати необхідну кількість секцій рами конвеєра, вирізати відповідну ділянку конвеєрної стрічки і вулканізувати її новий стик. Зазначений обсяг робіт вимагає великих витрат часу, що сприяє простоям транспортного технологічного ланцюжка і відповідній втраті продуктивності. Крім того, конвеєр не фіксується на робочому місці, а переміщення його по рейках лебідкою можливе лише в одному напрямку, що звужує галузь його застосування й обмежує технологічні можливості. ST 7216 Задачею корисної моделі є розробка конструкції пересувного конвеєра, що укорочується і забезпечує його перестановку і надійну фіксацію на робочому МІСЦІ за рахунок того, що конвеєр містить накопичувач стрічки, який виконаний у вигляді вантажного натяжного пристрою, і розташований у вертикальній гірничій виробці, що обладнана обмежувачем підйому вантажного натяжного пристрою з можливістю переустановлення його по висоті виробки, причому ходові візки виконані з гальмовим пристроєм автоматичної ди, а конвеєр обладнаний двома електричними лебідками двосторонньої дії, що забезпечують його повздовжню перестановку у двох взаємно протилежних напрямках, що дозволить зменшити трудовитрати при змінені довжини конвеєра, скоротити час на його перестановку і, за рахунок цього, підвищити продуктивність усього транспортно-технологічного ланцюжка Поставлена задача вирішується за рахунок того, що пересувний стрічковий конвеєр включає конвеєрну стрічку, що обгинає приводний, натяжний барабан і відхильовані барабани, раму, яка складається із секцій з роликоопорами для підтримки навантаженої і ненавантаженої стрічки конвеєра, які змонтовані на ходових візках з можливістю переміщення рами конвеєра по рейках за допомогою лебідки ВІДПОВІДНО ДО корисної моделі, конвеєр містить накопичувач стрічки, який виконаний у вигляді вантажного натяжного пристрою і розташований у вертикальній гірничій виробці, що обладнана обмежувачем підйому вантажного натяжного пристрою з можливістю переустановлення його по висоті виробки, причому ходові візки виконані з гальмовим пристроєм автоматичної дії, а конвеєр обладнаний двома лебідками двосторонньої дії, що забезпечують його повздовжню перестановку в двох взаємно протилежних напрямках Заявлена корисна модель представлена схемами, де на фіг 1 показаний пересувний стрічковий конвеєр, загальний вигляд, на фіг 2 ходовий візок з гальмовим пристроєм автоматичної ди Конвеєр включає конвеєрну стрічку 1, що обгинає приводний 2, натяжний 3 і барабани 4, що відхиляють, раму з роликоопирами 5 для підтримки стрічки 1, яка несе вантаж, і роликоопорами 6 для ненавантаженої стрічки конвеєра Рама складається із секцій 7, які з'єднані між собою болтами і змонтовані на ходових візках 8 з можливістю переміщення їх по рейках 9 Конвеєр містить накопичувач конвеєрної стрічки, який виконаний у вигляді вантажного натяжного пристрою 10 і розташований у вертикальній гірничій виробці 11 Виробка 11 обладнана обмежувачем 12 підйому вантажного натяжного пристрою, що може переустановлюватися по її висоті (показано пунктиром) Ходові візки 8 виконані з гальмовим пристроєм 13 автоматичної ди Крім того конвеєр обладнаний двома електричними лебідками 14 і 15 двосторонньої дн. Трос лебідки 14 закріплений на кронштейні візка 8, з натяжним барабаном 3, а трос лебідки 15 - на візку, який розташований в середній частині конвеєра Устя вертикальної гірничої виробки 11 під рейками 9 посилено металевими балками 16 Конвеєр працює у такий спосіб При транспортуванні крупнокускової насипної гірничої маси конвеєр фіксують на робочому МІСЦІ шляхом включення гальмового пристрою 13 автоматичної дн, що блокує колеса ходових ВІЗКІВ 8, надійно з'єднуючи їх з рейками 9 Перед початком робіт, які пов'язані з перестановкою конвеєра по рейках 9 у їхньому повздовжньому напрямку чи перед зміною його довжини (наприклад, перед скороченням конвеєра), виконують повне розвантаження гірничої маси, що транспортується, з конвеєрної стрічки 1 Для перестановки конвеєра (наприклад, праворуч) вимикають гальмовий пристрій 13 автоматичної дн і вмикають лебідку 14 таким чином, щоб кінець її троса намотувався на барабан У цей час трос лебідки 15 змотується з її барабана При перестановці конвеєра ліворуч, вмикають лебідку 15 таким чином, щоб кінець її троса намотувався на барабан У цей час трос лебідки 14 змотується з її барабана і повертає конвеєр у вихідне положення Під час перестановки конвеєра в двох взаємо протилежних напрямках вантажний натяжний пристрій 10 буде підійматися нагору через інерцію обертових і рухливих частин конвеєра (барабанів, приводу конвеєра, конвеєрних роликів, стрічки і т ш ) При цьому, ПІДШИПНИКОВІ вузли барабана натяжного пристрою упираються в обмежник 12, що перешкоджає подальшому підйому вантажного пристрою Перед початком робіт, пов'язаних зі зміною довжини конвеєра (укороченням), вмикають усі гальмові пристрої 13 автоматичної дії Демонтують необхідну КІЛЬКІСТЬ секцій 7 з роликоопорами 5, 6 і зв'язані з ними ходові візки 8, які розташовані біля ходового візка з натяжним барабаном З Після ЦЬОГО роблять повторно-короткочасні вимикання гальмового пристрою 13, розташованого на ходовому візку з натяжним барабаном, що контролюються автоматично, одночасно з цим вмикають лебідку 14 таким чином, щоб лівий кінець її троса намотувався на барабан лебідки При цьому ходовий візок з натяжним барабаном З буде переміщатися по рейках 9 до нерухомого поставу конвеєра із секцій 7 Під час пересування цього ходового візка натяжний пристрій 10 з конвеєрною стрічкою опускається вниз по вертикальній виробці 11, компенсуючи зменшення довжини конвеєра Переміщення візка продовжується доти, поки вона не підійде до нерухомої частини поставу конвеєра Після ЦЬОГО виконують монтаж постава, з'єднуючи ходові візки 8 як цільну металоконструкцію, переустановлюють обмежувач 12 униз по вертикальній гірничій виробці на необхідну глибину, вмикають усі гальмові пристрої 13 і запускають конвеєр Фіг. 1 5 Фіг. 2 Комп'ютерна верстка Г Паяльніков Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
