Стрічковий конвеєр з регульованою жолобчатістю
Номер патенту: 58690
Опубліковано: 15.08.2003
Автори: Куліш Владислав Андрійович, Сургай Микола Сафонович, Карпенко Олександр Вікторович, Макаров Віталій Михайлович
Формула / Реферат
Стрічковий конвеєр з регульованою жолобчатістю, який відрізняється тим, що в вузлах підвіски роликоопор на поставі конвеєра встановлюються знімні кронштейни, що змінюють координати місць підвіски роликоопор в трьох взаємно перпендикулярних напрямках.
Текст

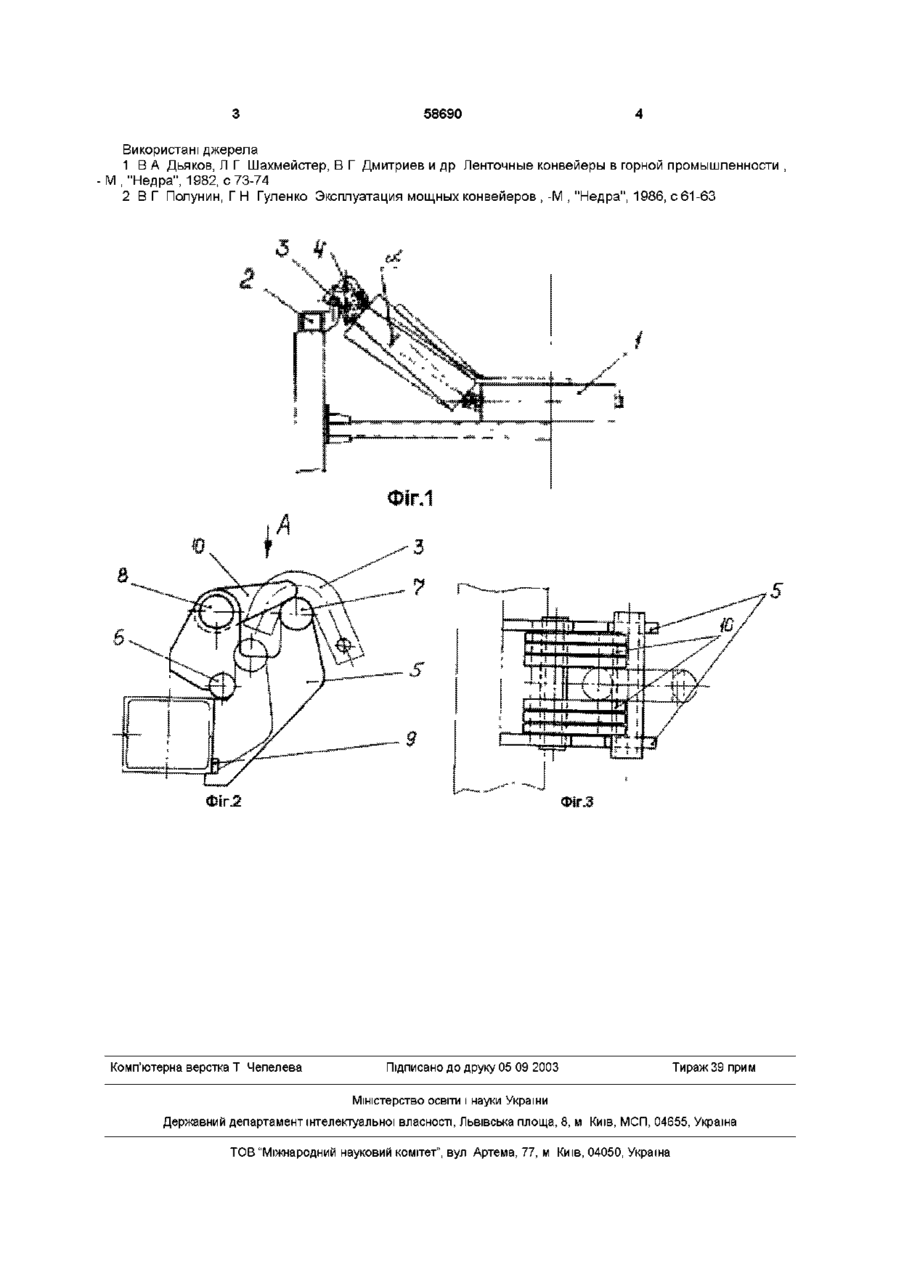

Стрічковий конвеєр з регульованою жолобчатістю, який відрізняється тим, що в вузлах ПІДВІСКИ роликоопор на поставі конвеєра встановлюються ЗНІМНІ кронштейни, що змінюють координати місць ПІДВІСКИ роликоопор в трьох взаємно перпендикулярних напрямках прляндної роликоопори та зміненим, при якому кут нахилу бокового ролика, наприклад, збільшено на кут а , на фіг 2 - установка кронштейна, на фіг 3 вид А на фіг 2 В конвеєрі з найбільш розповсюдженою і простою конструкцією ПІДВІСКИ прляндних роликоопор 1 до жорстких повздовжніх балок 2 за допомогою гаковидних елементів 3, кронштейн 4 може бути виконаний у вигляді двох боковин 5, з'єднаних у єдину конструкцію осями 6, 7 і 8 та планкою 9 Вісь 6, боковини 5 та планка 9 служать упорами і утримують кронштейн в необхідному положенні Вісь 7 виконує функції нового місця ПІДВІСКИ роликоопори Планки 10 здійснюють фіксацію положення роликоопори в плані, яке може, змінюватись при необхідності Вісь 7 і планки 10 можуть бути і відсутні при ВІДПОВІДНИХ параметрах власних елементів фіксації конвеєра Установкою кронштейнів по одній чи обох сторонах конвеєра на складній його ДІЛЯНЦІ ЧИ ПО ВСІЙ ДОВЖИНІ, в разі розміщення на поперечному похилі, можна в значній мірі змінювати жолобчатість стрічки і покращувати таким чином її рух за рахунок виключення сходу, що дозволить запобігати появі просипів та пошкодженню торців стрічки об нерухомі металоконструкції конвеєра У випадку установки кронштейнів, що, наприклад, збільшують кут нахилу бокових роликів з обох сторін конвеєра з 30° до 45° можна, при наявності ВІДПОВІДНОГО ре зерву потужності привідних двигунів, підвищити продуктивність конвеєра на 15-20 % за рахунок збільшення площі поперечного перерізу транспортуємого матеріалу О о> (О 00 ю З 58690 4 Використані джерела 1 В А Дьяков, Л Г Шахмейстер, В Г Дмитриев и др Ленточные конвейеры в горной промышленности , "Недра", 1982, с 73-74 2 В Г Полунин, Г Н Гуленко Эксплуатация мощных конвейеров , -М , "Недра", 1986, с 61-63 Комп'ютерна верстка Т Чепелева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt conveyer with adjustable grooved form
Автори англійськоюSurhai Mykola Safonovych, Kulish Vladyslav Andriiovych, Karpenko Oleksandr Viktorovych, Makarov Vitalii Mykhailovych
Назва патенту російськоюЛенточный конвейер с регулированной желобчастостью
Автори російськоюСургай Николай Сафонович, Кулиш Владислав Андреевич, Карпенко Александр Викторович, Макаров Виталий Михайлович
МПК / Мітки
МПК: B65G 15/00
Мітки: конвеєр, жолобчатістю, стрічковій, регульованою
