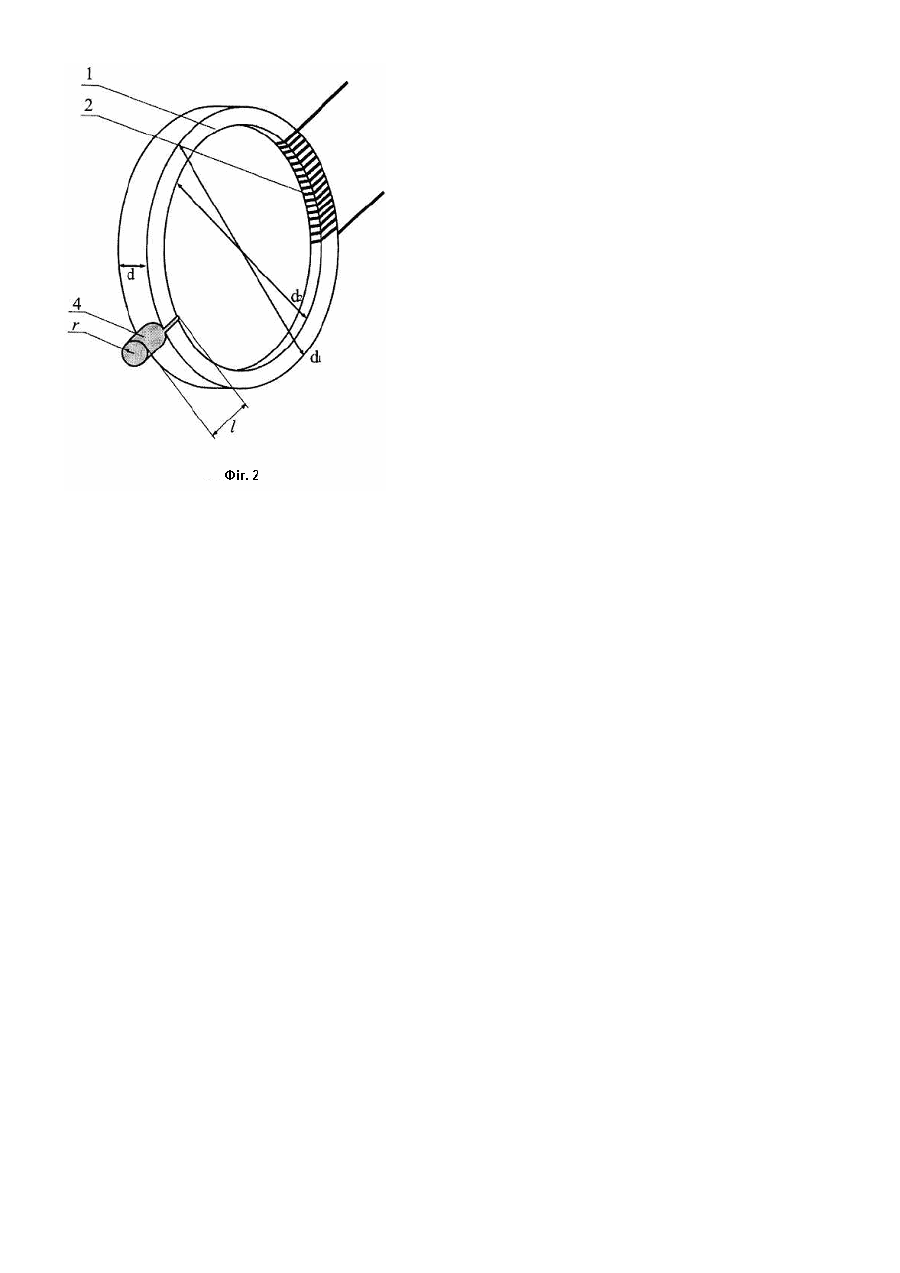

Датчик для безконтактного вимірювача електропровідності термоелектричних матеріалів

Корисна модель відноситься до пристроїв які призначені для вимірювання електропровідності термоелектричних матеріалів. Він може застосовуватися для визначення електропровідності, як об'ємних монокристалічних і пресованих злитків, так заготовок та пластин. На даний час відома велика кількість різноманітних засобів та пристроїв для вимірювання електропровідності термоелектричних матеріалів [1]. Традиційними є зондові методи, що застосовують паяні або притискні контакти, через які пропускають постійний або змінний вимірювальні струми. Однак практика їх застосування пов'язана з рядом складностей, обумовлених пошкодженням поверхні досліджуваних матеріалів у місцях формування контактів. Крім того, виникаючі контактні явища створюють побічні ефекти, які спотворюють результати вимірювань. Цих складностей уникають шляхом застосування безконтактних методів вимірювання електропровідності за допомогою ВЧ- та СВЧ-полів [2]. Найбільше розповсюдження при цьому отримали індуктивні датчики, в якості інформаційних параметрів яких вибрано добротність контуру, тобто вимірювання втрат, що вносяться в електромагнітне поле котушки індуктивності за рахунок поглинання енергії вільними носіями досліджуваного матеріалу. З існуючих аналогів найбільш близьким по технічній суті до запропонованої корисної моделі є пристрій [3]. Він складається з вимірювального блоку з індикатором та індуктивного датчика на основі феромагнітного кільця з розрізом. Такий датчик дозволяє визначати електропровідність зразків термоелектричних матеріалів у вигляді плоско-паралельних пластин, що вставляються в цей розріз. Визначати електропровідність масивних монокристалічних та пресованих злитків він не спроможний. Тому досить актуальним є завдання створення датчика, який би виконував вимірювання електропровідності масивних монокристалічних та пресованих злитків термоелектричного матеріалу. Вказане завдання розв'язується тим, що датчик для безконтактного вимірювача електропровідності термоелектричних матеріалів на основі феромагнітного кільця зовнішнього та внутрішнього діаметрів d 1 і d2, шириною d з розрізом та котушки індуктивності, при цьому розріз кільця містить вставку з електропровідного діамагнітного матеріалу; розріз феромагнітного кільця має плоско-паралельну форму шириною D d=c+ D c, а геометричні розміри вставки прямокутної форми - довжина а ширина b та товщина с визначаються із наступних співвідношень: 0,5(d1-d2)
