Відцентрова форсунка

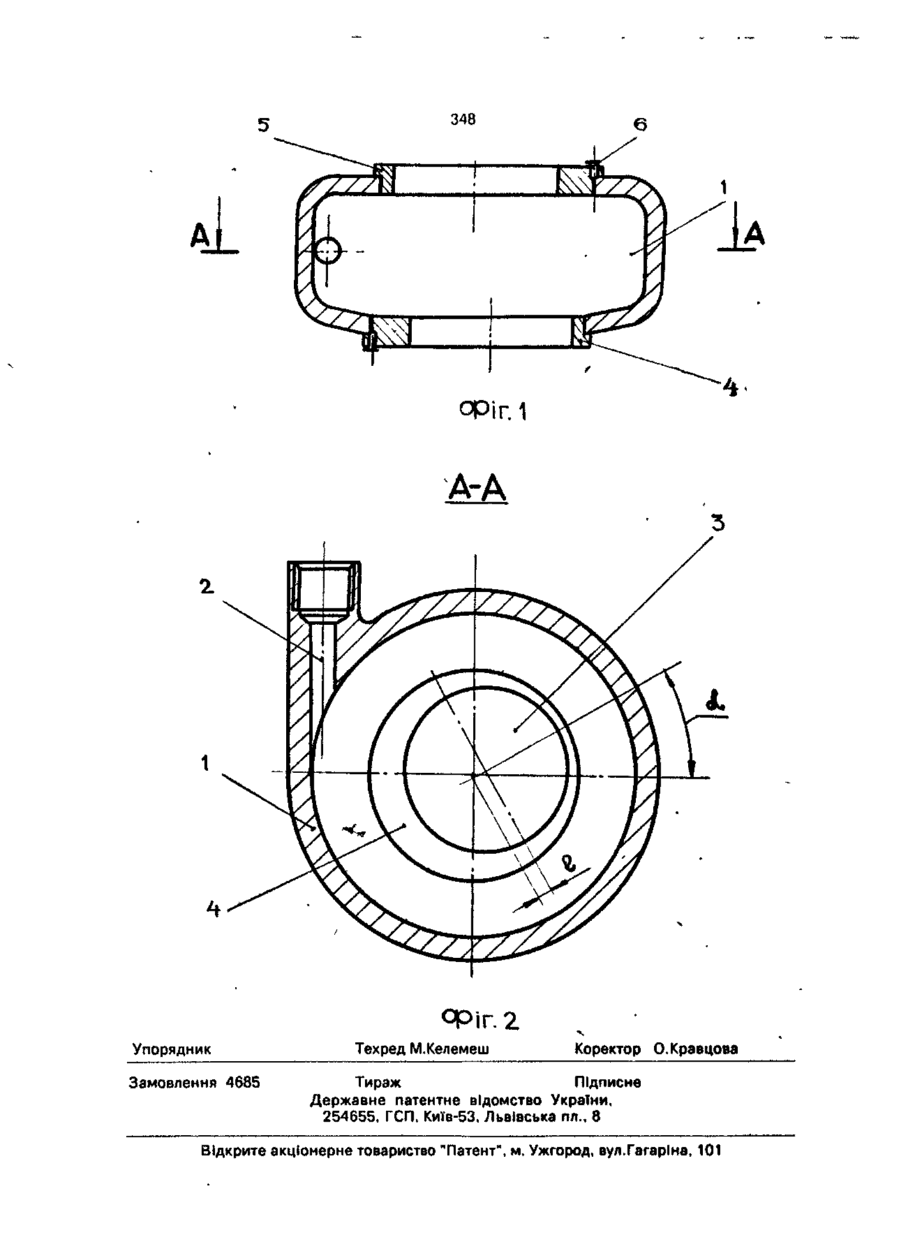

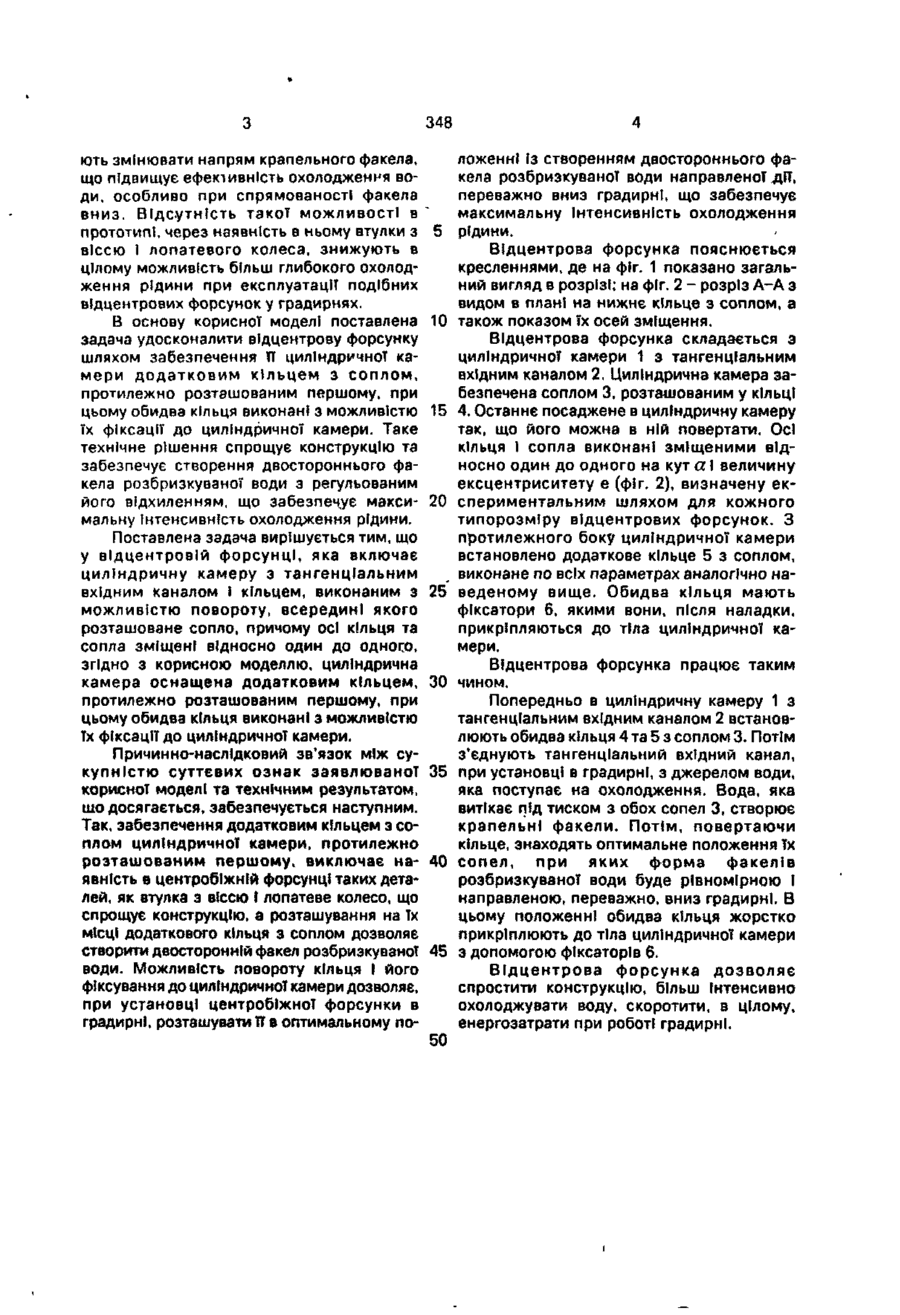

Відцентрова форсунка, яка включає циліндричну камеру з тангенціальним вхідним каналом і кільцем, виконаним з можливістю повороту, всередині якої о розташоване сопло, причому осі кільця та сопла зміщені відносно один до одного, яка в і д р і з н я є т ь с я тим, що циліндрична камера забезпечена додатковим кільцем, протилежно розташованим першому, при цьому обидва кільця виконані з можливістю їх фіксації до циліндричної камери. Корисна модель відноситься до розпилювачів рідин і може бути використана в градирнях і бризкаючих басейнах систем зворотного водопостачання підприємств. Відома відцентрова форсунка для охолодження води [Авт. св. СРСР № 1166832, кл. В 05 В 1/34, 1985], яка містить циліндричну камеру з тангенціальним каналом, сопло, отвір для забор^повітря. Але таке конструктивне виконання "не дозволяє компенсувати незбіжність геометричного центру камери з соплом та осі, яка утворюється факелом розбризкування води, І регулювати його відхилення, що не забезпечує максимальну інтенсивність охолодження рідини в градирнях. Відома відцентрова форсунка-прототип [Заявка на корисну модель N? 96093450/К від 03.09.96 p., подана в НДЦПЕ Держпатенту України, по якій 21.04.98 р. прийнято рішення про видачу патенту України на корисну модель], що містить циліндричну камеру з тангенціальним вхідним каналом і сопло, протилежно якому знаходиться втулка з віссю і лопатевим колесом, при цьому циліндрична камера за безпечена кільцем, виконаним з можливістю повороту, всередині якого розташоване сопло, причому осі кільця І сопла зміщені відносно один до одного. Ознаками прототипу, що збігаються з суттєвими ознаками заявлюваної корисної моделі, є: циліндрична камера з тангенціальним вхідним каналом і кільцем, виконаним з можливістю повороту, всередині якого розташоване сопло, причому осі кільця І сопла зміщені відносно один до одного. Недоліком прототипу є складність його конструкції та відсутність можливості утворення в ньому двостороннього крапельного факела розбризкувано» води під регульованим нахилом, що знижує ефективність охолодження рідини. Це пояснюється тим, що з протилежної сторони кільця з соплом відцентрової форсунки розташована втулка а віссю І лопатеве колесо, які не тільки ускладнюють конструкцію, але і виключають можливість розбризкування води з двох сторін, яке, як показали досліди, найбільш ефективно впливає на ступінь охолодження води. В свою чергу, зміщення осей кільця і його сопла дозволя 348 ють змінювати напрям крапельного факела, що підвищує ефективність охолодження води, особливо при спрямованості факела вниз. Відсутність такої можливості в прототипі, через наявність в ньому втулки з 5 віссю І лопатевого колеса, знижують в цілому можливість більш глибокого охолодження рідини при експлуатації подібних відцентрових форсунок у градирнях. В основу корисної моделі поставлена 10 задача удосконалити відцентрову форсунку шляхом забезпечення її циліндричної камери додатковим кільцем з соплом, протилежно розташованим першому, при цьому обидва кільця виконані з можливістю 15 їх фіксації до циліндричної камери. Таке технічне рішення спрощує конструкцію та забезпечує створення двостороннього факела розбризкуваної води з регульованим його відхиленням, що забезпечує макси- 20 мальну інтенсивність охолодження рідини. Поставлена задача вирішується тим, що у відцентровій форсунці, яка включає циліндричну камеру з тангенціальним вхідним каналом і кільцем, виконаним з 25 можливістю повороту, всередині якого розташоване сопло, причому осі кільця та сопла зміщені відносно один до одного, згідно з корисною моделлю, циліндрична камера оснащена додатковим кільцем, ЗО протилежно розташованим першому, при цьому обидва кільця виконані з можливістю їх фіксації до циліндричної камери. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявлюваної 35 корисної моделі та технічним результатом, шо досягається, забезпечується наступним. Так, забезпечення додатковим кільцем з соплом циліндричної камери, протилежно розташованим першому, виключає на- 40 явність в центробіжній форсунці таких деталей, як втулка з віссю І лопатеве колесо, що спрощує конструкцію, а розташування на їх місці додаткового кільця з соплом дозволяє створити двосторонній факел розбризкуваної 45 води. Можливість повороту кільця І його фіксування до циліндричної камери дозволяє, при установці центробіжної форсунки в градирні, розташувати її в оптимальному по50 ложенні Із створенням двостороннього факела розбризкуваної води направленої дії, переважно вниз градирні, що забезпечує максимальну Інтенсивність охолодження рідини. Відцентрова форсунка пояснюється кресленнями, де на фіг. 1 показано загальний вигляд в розрізі; на фіг. 2 - розріз А-А з видом в плані на нижнє кільце з соплом, а також показом їх осей зміщення. Відцентрова форсунка складається з циліндричної камери 1 з тангенціальним вхідним каналом 2. Циліндрична камера забезпечена соплом 3, розташованим у кільці 4. Останнє посаджене в циліндричну камеру так, що його можна в ній повертати. Осі кільця 1 сопла виконані зміщеними відносно один до одного на кут а І величину ексцентриситету є (фіг. 2), визначену експериментальним шляхом для кожного типорозміру відцентрових форсунок. З протилежного боку циліндричної камери встановлено додаткове кільце 5 з соплом, виконане по всіх параметрах аналогічно наведеному вище. Обидва кільця мають фіксатори 6, якими вони, після наладки, прикріпляються до тіла циліндричної камери. Відцентрова форсунка працює таким чином. Попередньо в циліндричну камеру 1 з тангенціальним вхідним каналом 2 встановлюють обидва кільця 4 та 5 з соплом 3. Потім з'єднують тангенціальний вхідний канал, при установці в градирні, з джерелом води, яка поступає на охолодження. Вода, яка витікає під тиском з обох сопел 3, створює крапельні факели. Потім, повертаючи кільце, знаходять оптимальне положення їх сопел, при яких форма факелів розбризкуваної води буде рівномірною І направленою, переважно, вниз градирні. В цьому положенні обидва кільця жорстко прикріплюють до тіла циліндричної камери з допомогою фіксаторів 6. Відцентрова форсунка дозволяє спростити конструкцію, більш Інтенсивно охолоджувати воду, скоротити, в цілому, енергозатрати при роботі градирні. 348 ОРІГ. 1 А-А сріг.2 Упорядник Замовлення 4685 Техред М.Келемеш Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
