Щуп для відбирання бентосу

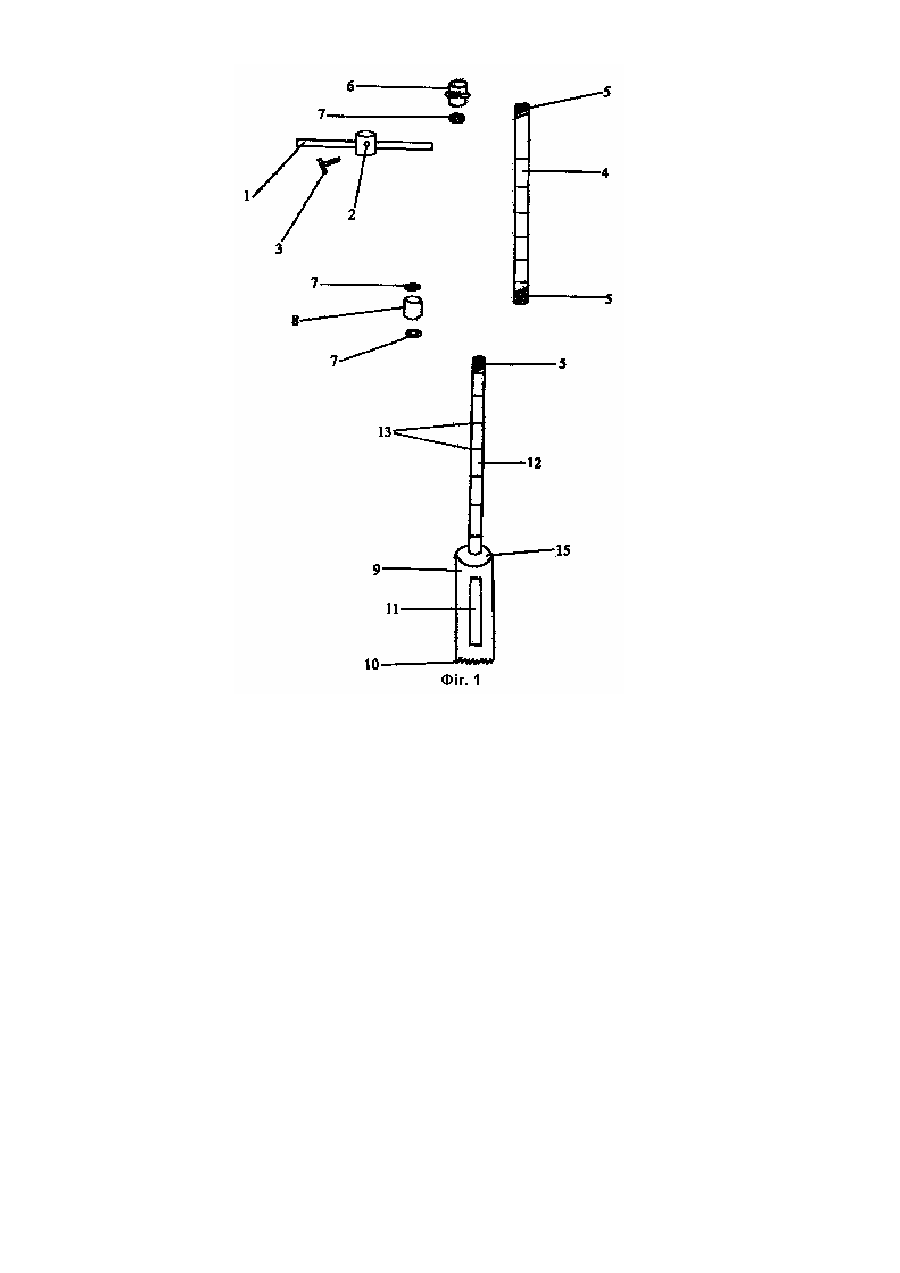

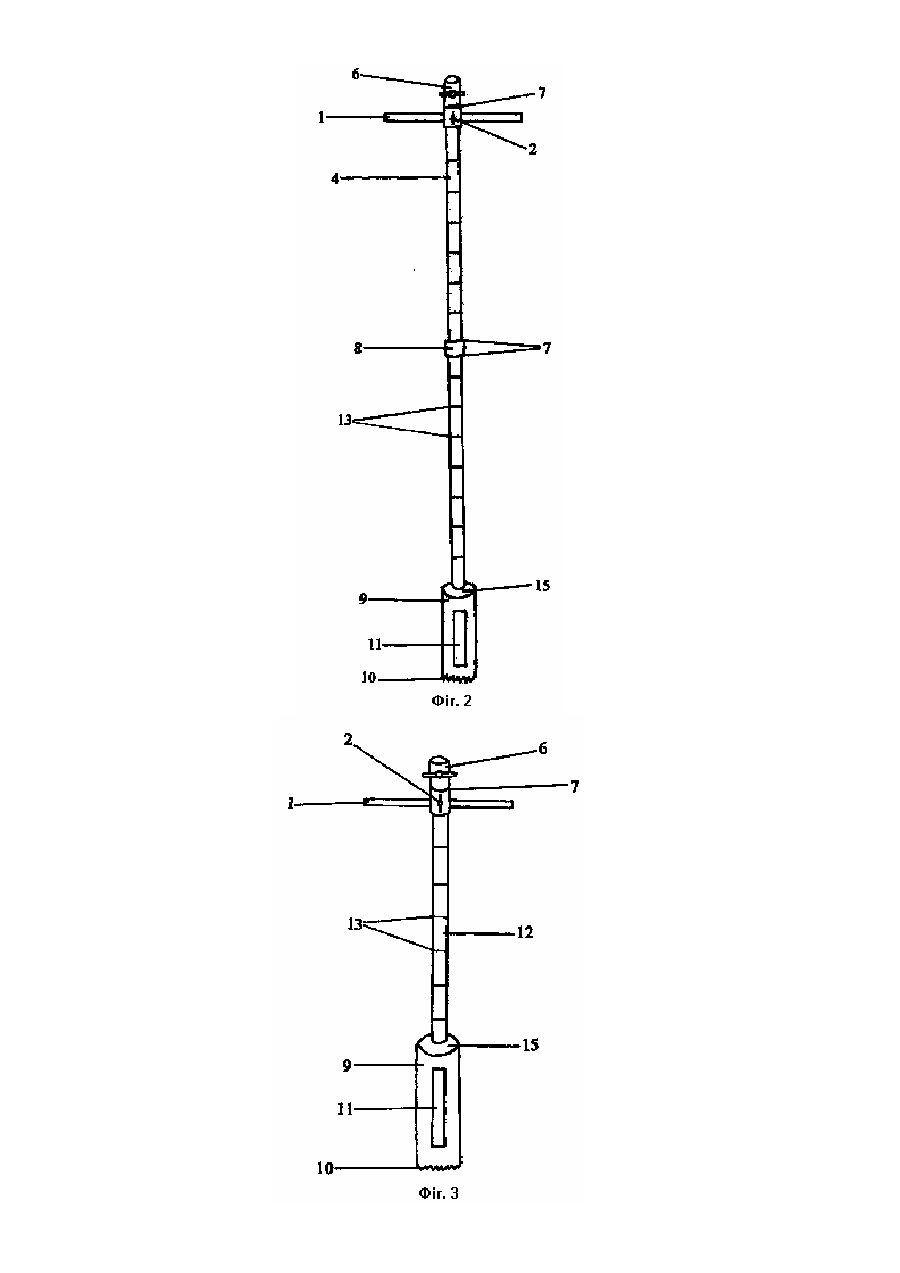

Відомі пристосування для відбирання бентосу: шкребок, драга, трал, дночерпачі (штанговий, коробковий, ковшовий) [Константинов А.С. Общая гидробиология. - М. : Высшая школа, 1967. - С. 18-21; Березина Н.А. Гидробиология. - М. : Пищевая промышленность, 1973. - С. 42-53; Товстик В.Ф. Рибництво. - Харків, : Еспада, 2004. - С. 75-78; Методичний посібник для практичної підготовки по вивченню кормової бази риб за навчальною дисципліною "Гідробіологія" спеціальності 6.130300 "Водні біоресурси" / Поліщук B.C., Борткевич Л.В. - Херсон : РВВ "Колос" ХДАУ, 2006. - 66 с.]. Найближчим технічним рішенням (прототипом) є щуп для відбору проб ґрунту і донних відкладень [Антипчук А.Ф., Кірєєва І.Ю. Водна мікробіологія. - Київ :Кондор, 2005. - C.19-24]. Він складається з металічної труби, нижній кінець якої зубцевидно заточений. У верхній частині прикріплена тичка, за допомогою якої можна використовувати прилад для відбирання проб з човна і при значних глибинах водойми. Цей щуп має ряд недоліків. Так, при його роботі не видно, з якої глибини відбирається проба. Не видно також кількість (товщину) донних відкладень. Відбирати проби щупом з довгою тичкою на невеликих глибинах незручно. Ускладнено видалення ущільнених донних відкладень із труби. Задачею корисної моделі було створення такого пристосування, яке б не мало зазначених недоліків і яким можна було: відбирати проби на різних глибинах, одночасно визначаючи глибину відбирання; визначати висоту донних відкладень; легко видаляти пробу донних відкладень із труби. Поставлена задача вирішується тим, що замість тички використовуються труби 0,5", які з'єднується за допомогою муфти. Це дає змогу відбирати проби на різних глибинах. Для зручності роботи застосовується рукоятка, яка закріплюється за допомогою болта і може бути встановлена на різній висоті. Для визначення глибини відбирання проб на трубі нанесені поділки (через кожні 10см, з окремими відмітками 0,5; 1,0 і 1,5м. На верхньому кінці труби встановлений кран, який дає змогу легко видаляти зразок донного відкладення. На робочій трубі (діаметром 2,5" і висотою 30см) встановлена пластина з органічного скла, яка дає можливість візуально визначати товщину взятої проби. Щуп для відбирання бентосу (Фіг.1) включає в себе рукоятку (1) в якій є отвір з різьбою (2) з болтом для фіксації (3), додаткову трубу (4), що має з обох кінців різьбу (5), кран (6) з прокладкою (7), муфту для з'єднання труб (8), з прокладками (7), робочу трубу (9) із зубцями (10) по нижньому краю, із плексигласовою пластиною (11) і привареною з верхнього краю трубою (12), на верхній частині якої також нарізана різьба (5). На обох трубах, з інтервалом у 10 см, нанесені поділки (13), для визначення глибини взяття проби. Збирання щупа для відбирання бентосу з невеликих глибин (Фіг.2) проводять так. На трубу (12) встановлюють рукоятку (1), яку фіксують болтом (2). Накручують кран (6), попередньо поставивши прокладку (7). Якщо потрібно відібрати пробу з більшої глибини (Фіг.3), муфтою (8), поставивши прокладки (7), прикріплюють додаткову трубу (4), на яку встановлюють рукоятку (1), фіксуючи болтом (2) і кран (6) з прокладкою (7). Під час експлуатації, щуп для відбирання бентосу ставиться вертикально у вибраному місці водойми, після чого одночасно натискають за рукоятки і, прокручуючи, заглиблюють у дно, фіксуючи глибину. Кран при цьому повинен бути відкритий. Потім, закривши кран, щуп виймають і виносять на берег. Через прозору пластинку (11) на робочій трубі (9) видно товщину взятої проби. Встановивши щуп вертикально над кюветою, відкривають кран. При цьому донні відкладання падають у кювету, де з ними проводять подальші аналізи. Приклад конкретного виконання. Робочу трубу (9) щупа для відбирання бентосу виготовляли з труби (із нержавіючої сталі) діаметром 2,5" і висотою 30см. Нижній край робочої труби зубцевидно заточений (10) для легшого проникнення в грунт. На боковій частині робочої труби знаходиться прямокутний отвір (11), розміром 20 на 180мм), на якому, за допомогою епоксидної смоли, прикріплена пластина із плексигласу, товщиною 3мм. Для кращого приєднання плексигласу отвір по периметру має паз. На верхній край робочої труби приварено пластину (15) з отвором. До пластини (навколо отвору) приварено трубу довжиною 700мм, діаметром 0,5", на верхній частині якої нарізано різьбу під муфту або кран. Додаткова труба (4), діаметром 0,5", довжиною 900мм, з обох боків має різьби (під муфту і під кран). Рукоятка виготовлена з труби діаметром 3/4", висотою 30мм. До труби з обох боків приварені металеві прутки довжиною 200мм, діаметром 15мм. В трубі просвердлено отвір і нарізана різьба під болт М8. Конструкція щупа для відбирання бентосу дає можливість: - відбирати проби з різної глибини; - одночасно з цим визначати глибину відбирання проби; - візуально визначати товщину відібраної проби; - легко і швидко видаляти пробу донних відкладень.
