Пристрій для відбирання кульок з потоку води

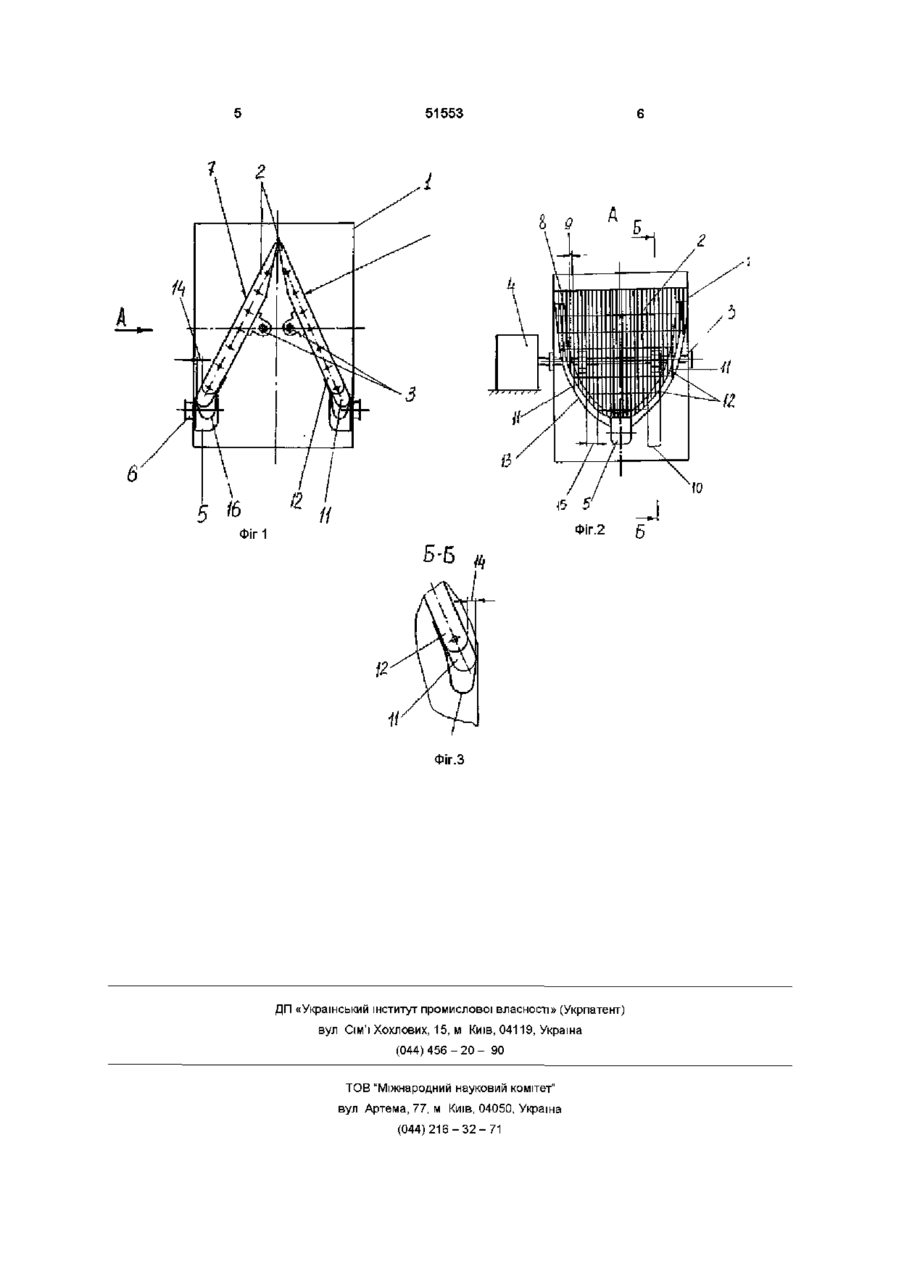

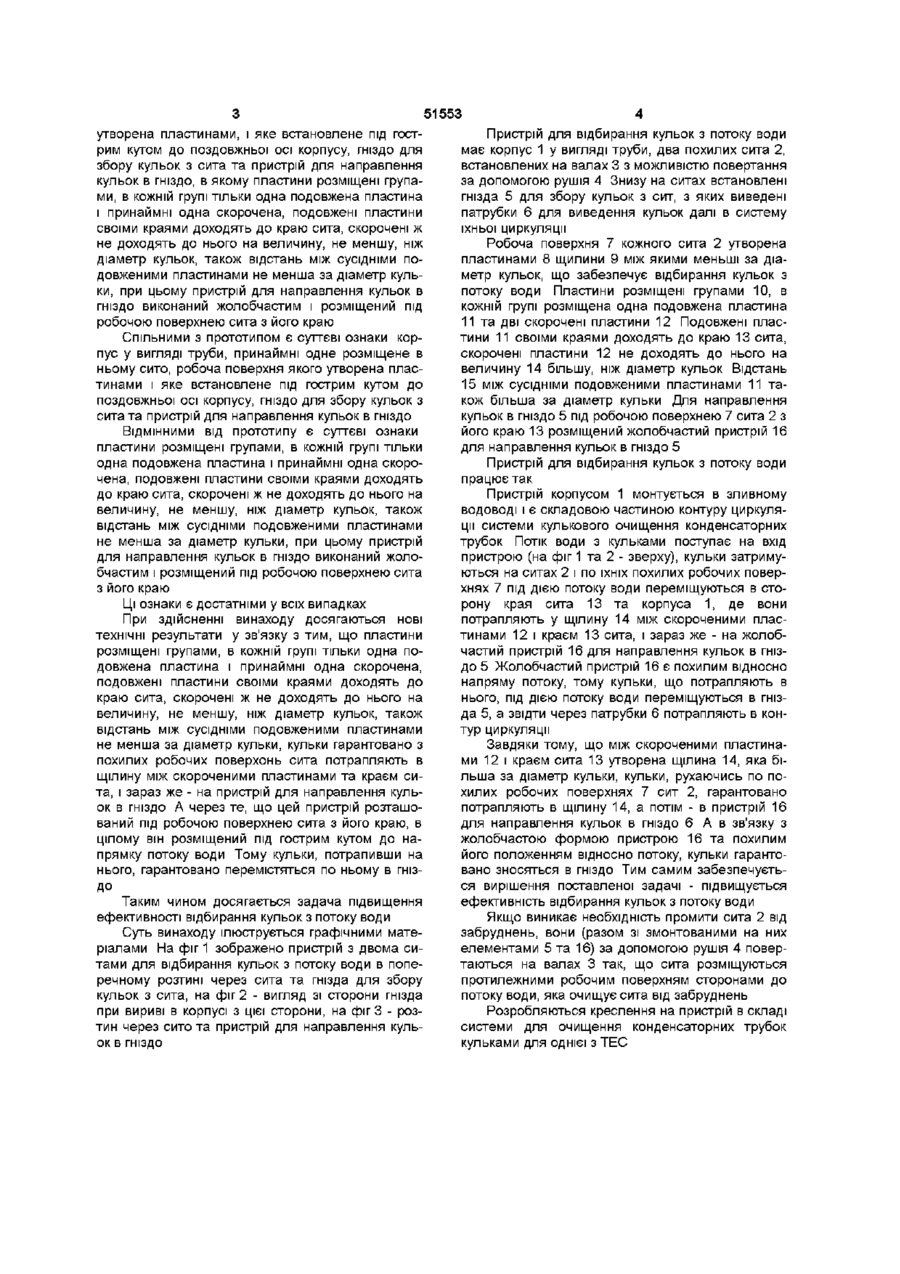

Пристрій для відбирання кульок з потоку води, що містить корпус у вигляді труби, принаймні одне розміщене в ньому сито, робоча поверхня якого утворена пластинами і яке встановлене під гострим кутом до поздовжньої осі корпусу, гніздо для збору кульок з сита та пристрій для направлення кульок в гніздо, який відрізняється тим, що пластини розміщені групами, в кожній групі є тільки одна подовжена пластина і принаймні одна укорочена, при цьому подовжені пластини своїми краями доходять до краю сита, а укорочені пластини не доходять до нього на величину, не меншу ніж діаметр кульок, при цьому відстань між сусідніми подовженими пластинами не менша за діаметр кульки, а пристрій для направлення кульок в гніздо виконаний жолобчастим і розміщений під робочою поверхнею сита з його краю Винахід відноситься до області теплоенергетики і може бути використаний в системах кулькового очищення трубок пароконденсаторів парових турбін Відомий пристрій для відбирання кульок з потоку води, що має корпус у вигляді труби, принаймні одне розміщене в ньому сито, встановлене під гострим кутом до його поздовжньої осі, гніздо для збору кульок з сита та жолобчастий пристрій для направлення кульок в гніздо, причому, пристрій розмішений так, що робоча поверхня сита є дотичною до жолобчастої конструкції пристрою [ПатБІІ № 691107, 2F28G1/12, публ 051079, № 37] Недолік конструкції - не забезпечується ефективність відбирання кульок з потоку води, вони в деяких умовах можуть затримуватись на лінії переходу від поверхні сита до пристрою для направлення кульок в гніздо і в самому пристрої, вісь якого прямолінійна Найближчим аналогом (прототип) є пристрій для відбирання кульок з потоку води, який має корпус у вигляді труби, принаймні одне розміщене в ньому сито, встановлене під гострим кутом до його поздовжньої осі, гніздо для збору кульок з сита та пристрій для направлення кульок в гніздо [Пат SU № 1233787.4B01D 35/02, публ 23 05 86, №19] Кульки, що з потоком води потрапляють на сито, переміщуються по його похилій поверхні під дією потоку води до стінок трубчастого корпусу, при цьому, пристрій для направлення кульок в гніздо (турбулізатор) створює вихори та розрідження в куті між ситом та трубчастим корпусом, в який потрапляють кульки, чим сприяє подачі кульок до гнізда Недоліком цього пристрою є недостатня ефективність відбору кульок, що пов'язано з необхідністю налагодження пристрою кожного разу в залежності від швидкості потоку води при відсутності однозначних критеріїв налагодження, що не дозволяє гарантовано забезпечити високу ефективність відбору кульок з потоку, в деяких умовах кульки затримуються в кутах між ситом та корпусом і не надходять до гнізда В основу винаходу поставлена задача удосконалити пристрій для відбирання кульок шляхом забезпечення гарантованого надходження всіх кульок в гніздо, ПІДВИЩІТИ ефективність відбирання кульок з потоку води Для вирішення поставленої задачі пропонується пристрій для відбирання кульок з потоку води, що має корпус у вигляді труби, принаймні одне розміщене в ньому сито, робоча поверхня якого СО Ю Ю Ю 51553 утворена пластинами, і яке встановлене під гострим кутом до поздовжньої осі корпусу, гніздо для збору кульок з сита та пристрій для направлення кульок в гніздо, в якому пластини розміщені групами, в кожній групі тільки одна подовжена пластина і принаймні одна скорочена, подовжені пластини своїми краями доходять до краю сита, скорочені ж не доходять до нього на величину, не меншу, ніж діаметр кульок, також відстань між сусідніми подовженими пластинами не менша за діаметр кульки, при цьому пристрій для направлення кульок в гніздо виконаний жолобчастим і розміщений під робочою поверхнею сита з його краю Спільними З прототипом є суттєві ознаки корпус у вигляді труби, принаймні одне розміщене в ньому сито, робоча поверхня якого утворена пластинами і яке встановлене під гострим кутом до поздовжньої осі корпусу, гніздо для збору кульок з сита та пристрій для направлення кульок в гніздо ВІДМІННИМИ ВІД прототипу є суттєві ознаки пластини розміщені групами, в кожній групі тільки одна подовжена пластина і принаймні одна скорочена, подовжені пластини своїми краями доходять до краю сита, скорочені ж не доходять до нього на величину, не меншу, ніж діаметр кульок, також відстань між сусідніми подовженими пластинами не менша за діаметр кульки, при цьому пристрій для направлення кульок в гніздо виконаний жолобчастим і розміщений під робочою поверхнею сита з його краю Ці ознаки є достатніми у всіх випадках При здійсненні винаходу досягаються нові технічні результати у зв'язку з тим, що пластини розміщені групами, в кожній групі тільки одна подовжена пластина і принаймні одна скорочена, подовжені пластини своїми краями доходять до краю сита, скорочені ж не доходять до нього на величину, не меншу, ніж діаметр кульок, також відстань між сусідніми подовженими пластинами не менша за діаметр кульки, кульки гарантовано з похилих робочих поверхонь сита потрапляють в щілину між скороченими пластинами та краєм сита, і зараз же - на пристрій для направлення кульок в гніздо А через те, що цей пристрій розташований під робочою поверхнею сита з його краю, в цілому він розміщений під гострим кутом до напрямку потоку води Тому кульки, потрапивши на нього, гарантовано перемістяться по ньому в гніздо Таким чином досягається задача підвищення ефективності відбирання кульок з потоку води Суть винаходу ілюструється графічними матеріалами На фіг 1 зображено пристрій з двома ситами для відбирання кульок з потоку води в поперечному розтині через сита та гнізда для збору кульок з сита, на фіг 2 - вигляд зі сторони гнізда при вириві в корпусі з цієї сторони, на фіг 3 - розтин через сито та пристрій для направлення кульок в гніздо Пристрій для відбирання кульок з потоку води має корпус 1 у вигляді труби, два похилих сита 2, встановлених на валах 3 з можливістю повертання за допомогою рушія 4 Знизу на ситах встановлені гнізда 5 для збору кульок з сит, з яких виведені патрубки 6 для виведення кульок далі в систему їхньої циркуляції Робоча поверхня 7 кожного сита 2 утворена пластинами 8 щилини 9 між якими меньші за діаметр кульок, що забезпечує відбирання кульок з потоку води Пластини розміщені групами 10, в кожній групі розміщена одна подовжена пластина 11 та дві скорочені пластини 12 Подовжені пластини 11 своїми краями доходять до краю 13 сита, скорочені пластини 12 не доходять до нього на величину 14 більшу, ніж діаметр кульок Відстань 15 між сусідніми подовженими пластинами 11 також більша за діаметр кульки Для направлення кульок в гніздо 5 під робочою поверхнею 7 сита 2 з його краю 13 розміщений жолобчастий пристрій 16 для направлення кульок в гніздо 5 Пристрій для відбирання кульок з потоку води працює так Пристрій корпусом 1 монтується в зливному водоводі і є складовою частиною контуру циркуляції системи кулькового очищення конденсаторних трубок Потік ВОДИ З кульками поступає на вхід пристрою (на фіг 1 та 2 - зверху), кульки затримуються на ситах 2 і по їхніх похилих робочих поверхнях 7 під дією потоку води переміщуються в сторону края сита 13 та корпуса 1, де вони потрапляють у щілину 14 між скороченими пластинами 12 і краєм 13 сита, і зараз же - на жолобчастий пристрій 16 для направлення кульок в гніздо 5 Жолобчастий пристрій 16 є похилим відносно напряму потоку, тому кульки, що потрапляють в нього, під дією потоку води переміщуються в гнізда 5, а звідти через патрубки 6 потрапляють в контур циркуляції Завдяки тому, що між скороченими пластинами 12 і краєм сита 13 утворена щілина 14, яка більша за діаметр кульки, кульки, рухаючись по похилих робочих поверхнях 7 сит 2, гарантовано потрапляють в щілину 14, а потім - в пристрій 16 для направлення кульок в гніздо 6 А в зв'язку з жолобчастою формою пристрою 16 та похилим його положенням відносно потоку, кульки гарантовано зносяться в гніздо Тим самим забезпечується вирішення поставленої задачі - підвищується ефективність відбирання кульок з потоку води Якщо виникає необхідність промити сита 2 від забруднень, вони (разом зі змонтованими на них елементами 5 та 16) за допомогою рушія 4 повертаються на валах 3 так, що сита розміщуються протилежними робочим поверхням сторонами до потоку води, яка очищує сита від забруднень Розробляються креслення на пристрій в складі системи для очищення конденсаторних трубок кульками для однієї з ТЕС 51553 І г к з \ь 6 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
