Стілець

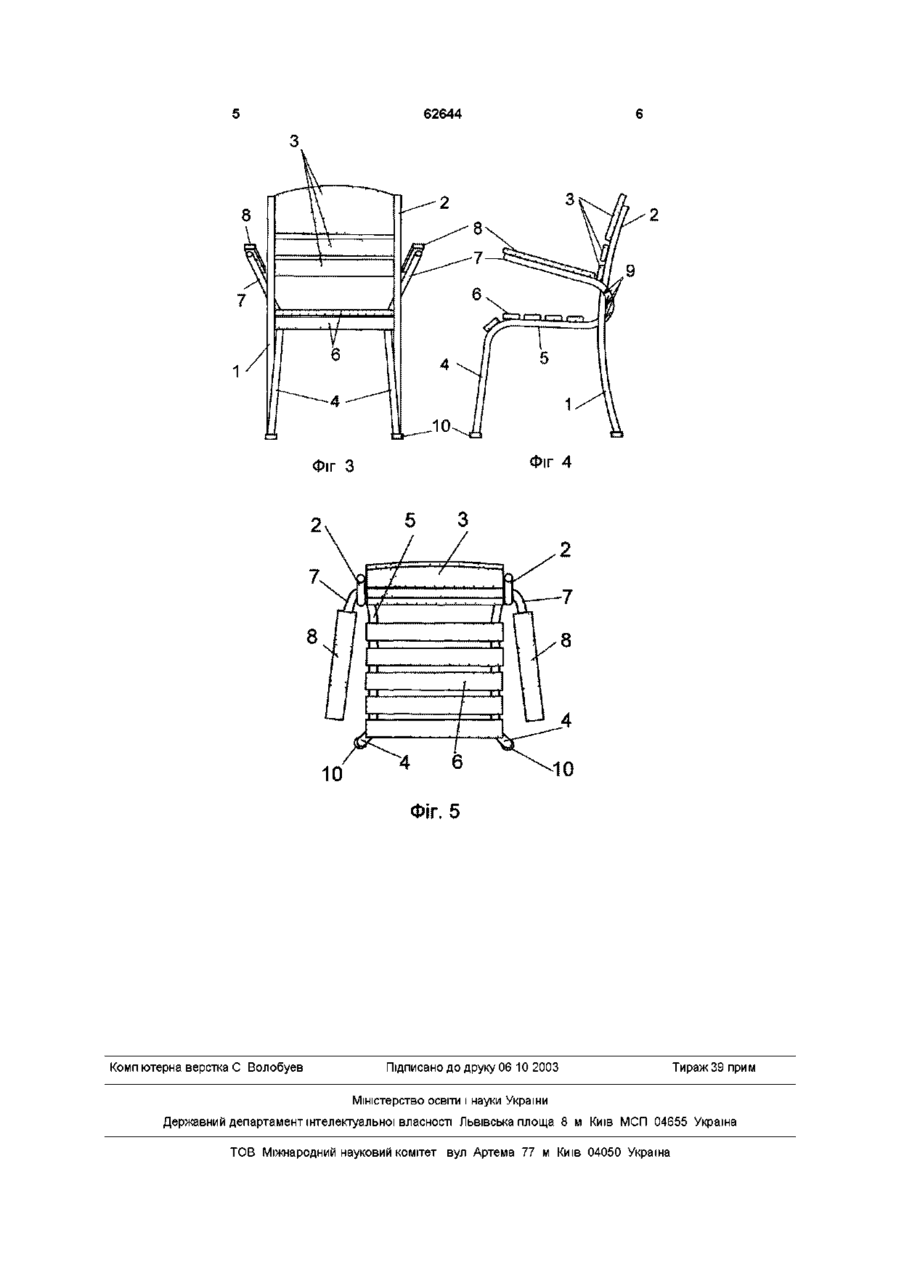

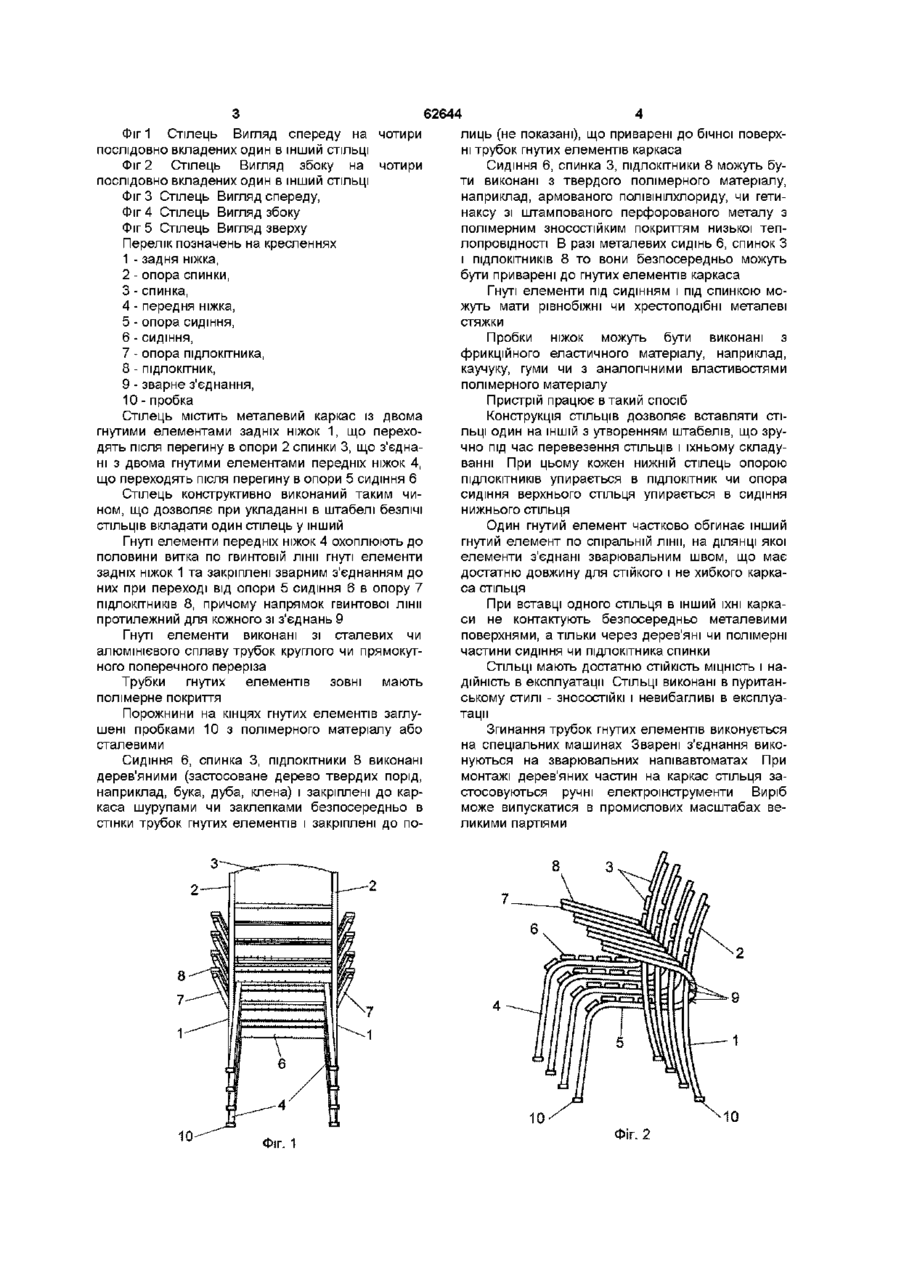

Стілець, що містить металевий каркас із двома гнутими елементами задніх ніжок, що переходять після перегину в опори спинки, з'єднані з двома гнутими елементами передніх ніжок, що Пристрій відноситься до галузі меблів і може використовуватися як стілець, наприклад, для ЛІТНІХ кафе Відомий стілець, що містить металевий каркас із двома гнутими елементами задніх ніжок, що переходять після перегину в опори спинки, з'єднані з двома гнутими елементами передніх ніжок, що переходять після перегину в опори сидіння, конструктивно виконаний таким чином, що дозволяє при укладанні в штабелі безлічі СТІЛЬЦІВ вкладати їх друг у друга (див Д Кес Стилі меблів Друге видання російською мовою Будапешт Видавництво академії наук Угорщини, 1981, с 216-217, 228, мал 749, 750) Стілець не має ПІДЛОКІТНИКІВ, ЩО В деяких ви падках знижує зручність користування Місця з'єднання між собою гнутих елементів каркаса мають недостатню надійність через малу довжину ділянки з'єднання, що приводить до концентрації напруги, яка впливає на МІЦНІСТЬ з'єднання Метою удосконалення є підвищення зручності користування, уніфікація складальних вузлів каркаса з підвищенням надійності з'єднання гнутих елементів каркаса Зазначена мета досягається тим, що стілець, що містить металевий каркас із двома гнутими елементами задніх ніжок, що переходять після перегину в опори спинки, з'єднані з двома гнутими елементами передніх ніжок, що переходять після перегину в опори сидіння, конструктивно виконаний таким чином, що дозволяє при укладанні в штабелі безлічі СТІЛЬЦІВ вкладати їх друг у друга, переходять після перегину в опори сидіння, конструктивно виконаний таким чином, що дозволяє при укладанні в штабелі безлічі СТІЛЬЦІВ вкладати їх один в одний, який відрізняється тим, що гнуті елементи передніх ніжок охоплюють до половини витка по гвинтовій лінії гнуті елементи задніх ніжок та закріплені зварним з'єднанням до них при переході від опори сидіння в опору ПІДЛОКІТНИКІВ, причому напрямок гвинтової лінії протилежний для кожного зі з'єднань ВІДПОВІДНО до удосконалення, який відрізняється тим, що гнуті елементи передніх ніжок охоплюють до половини витка по гвинтовій лінії гнуті елементи задніх ніжок та закріплені зварним з'єднанням до них при переході від опори сидіння в опору ПІДЛОКІТНИКІВ, причому напрямок гвинтової лінії протилежний для кожного зі з'єднань Технічний результат підвищена зручність користування стільцем, уніфіковані складальні вузли каркаса з підвищенням надійності з'єднання гнутих елементів каркаса Стілець постачений підлокітниками, що закріплені до опор ПІДЛОКІТНИКІВ каркаса Ділянка перегину гнутих елементів передніх ніжок при з'єднанні по гвинтовій лінії з гнутими елементами задніх ніжок каркаса функціонально необхідна для забезпечення необхідної висоти розташування підлокітника й одночасно має підвищену довжину контакту для зварювального з'єднання вищезгаданих гнутих елементів каркаса, що позитивно впливає на надійність з'єднання і МІЦНІСТЬ каркаса стільця З'єднані між собою гнуті елементи каркаса утворюють уніфікований вузол, що прискорює зборку стільця Інші мети, особливості, переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи в будь-якій розумній комбінації складають предмет заявленого пристрою, незалежно від загальних вимог чи зворотного зв'язку (О (О 62644 лиць (не показані), що приварені до бічної поверхні трубок гнутих елементів каркаса Сидіння 6, спинка 3, ПІДЛОКІТНИКИ 8 можуть бути виконані з твердого полімерного матеріалу, наприклад, армованого полівінілхлориду, чи гетинаксу зі штампованого перфорованого металу з полімерним зносостійким покриттям низької теплопровідності В разі металевих сидінь 6, спинок З і ПІДЛОКІТНИКІВ 8 то вони безпосередньо можуть бути приварені до гнутих елементів каркаса Гнуті елементи під сидінням і під спинкою можуть мати рівнобіжні чи хрестоподібні металеві стяжки Пробки ніжок можуть бути виконані з фрикційного еластичного матеріалу, наприклад, каучуку, гуми чи з аналогічними властивостями 8 - ПІДЛОКІТНИК, полімерного матеріалу 9 - зварне з'єднання, 10 - пробка Пристрій працює в такий спосіб Стілець містить металевий каркас із двома Конструкція СТІЛЬЦІВ дозволяє вставляти СТІгнутими елементами задніх ніжок 1, що перехоЛЬЦІ один на ІНШІЙ з утворенням штабелів, що зрудять після перегину в опори 2 спинки 3, що з'єдначно під час перевезення СТІЛЬЦІВ І їхньому складуні з двома гнутими елементами передніх ніжок 4, ванні При цьому кожен нижній стілець опорою що переходять після перегину в опори 5 сидіння 6 ПІДЛОКІТНИКІВ упирається в ПІДЛОКІТНИК ЧИ опора сидіння верхнього стільця упирається в сидіння Стілець конструктивно виконаний таким чином, що дозволяє при укладанні в штабелі безлічі НИЖНЬОГО СТІЛЬЦЯ СТІЛЬЦІВ вкладати один стілець у інший Один гнутий елемент частково обгинає інший гнутий елемент по спіральній лінії, на ДІЛЯНЦІ якої Гнуті елементи передніх ніжок 4 охоплюють до елементи з'єднані зварювальним швом, що має половини витка по гвинтовій лінії гнуті елементи достатню довжину для стійкого і не хибкого карказадніх ніжок 1 та закріплені зварним з'єднанням до са стільця них при переході від опори 5 сидіння 6 в опору 7 ПІДЛОКІТНИКІВ 8, причому напрямок гвинтової лінії При вставці одного стільця в інший їхні каркапротилежний для кожного зі з'єднань 9 си не контактують безпосередньо металевими поверхнями, а тільки через дерев'яні чи полімерні Гнуті елементи виконані зі сталевих чи частини сидіння чи підлокітника спинки алюмінієвого сплаву трубок круглого чи прямокутного поперечного переріза СТІЛЬЦІ мають достатню СТІЙКІСТЬ МІЦНІСТЬ І наТрубки гнутих елементів зовні мають дійність в експлуатації СТІЛЬЦІ виконані в пуританполімерне покриття ському стилі - ЗНОСОСТІЙКІ і невибагливі в експлуатації Порожнини на кінцях гнутих елементів заглушені пробками 10 з полімерного матеріалу або Згинання трубок гнутих елементів виконується сталевими на спеціальних машинах Зварені з'єднання виконуються на зварювальних напівавтоматах При Сидіння 6, спинка 3, ПІДЛОКІТНИКИ 8 виконані монтажі дерев'яних частин на каркас стільця задерев'яними (застосоване дерево твердих порід, стосовуються ручні електроінструменти Виріб наприклад, бука, дуба, клена) і закріплені до карможе випускатися в промислових масштабах векаса шурупами чи заклепками безпосередньо в ликими партіями стінки трубок гнутих елементів і закріплені до поФіг 1 Стілець Вигляд спереду на чотири послідовно вкладених один в інший СТІЛЬЦІ Фіг 2 Стілець Вигляд збоку на чотири послідовно вкладених один в інший СТІЛЬЦІ Фіг 3 Стілець Вигляд спереду, Фіг 4 Стілець Вигляд збоку Фіг 5 Стілець Вигляд зверху Перелік позначень на кресленнях 1 - задня ніжка, 2 - опора спинки, 3 - спинка, 4 - передня ніжка, 5 - опора сидіння, 6 - сидіння, 7 - опора підлокітника, 10 Фіг. 2 62644 Фіг З ФІГ 4 10 Комп ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
