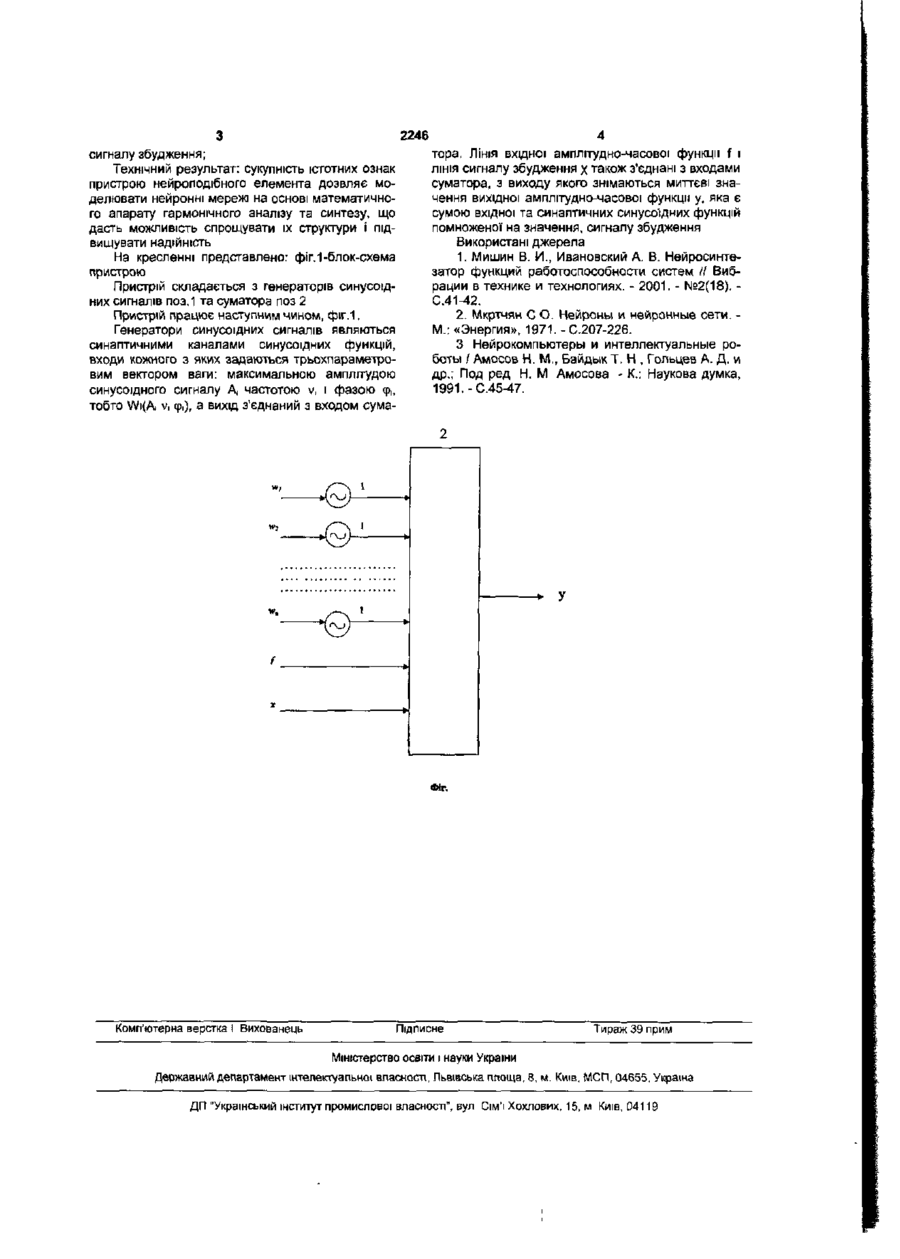

Блок-схема нейроподібного елемента

Блок-схема нейроподібного елемента що містить суматор, групу синаптичних каналів синусоїдних функцій, ЛІНІЮ вхідної амплітудно-часової функції і ЛІНІЮ сигналу збудження, яка відрізняється тим, що кожний синаптичний канал синусоїдних функцій виконаний у вигляді генератора синусоїдних сигналів, вхід якого задається трипараметровим вектором ваги - максимальною амплітудою, частотою і фазою синусоїдного сигналу, а вихід з'єд Корисна модель відноситься до обчислювальної техніки та кібернетики і може бути використана для синтезу нейронних мереж ВІДОМІ пристрої нейроподібних елементів [1,2] побудовано за блок-схемою [2,3], яка містить канали для надходження вхідних сигналів х^ хг, ,хп (вхідного вектора X) через синапси з вагами зв'язків wi w2, wn на входи суматора, який реалізує алгебраїчну суму зважених вагами зв'язків вхідних сигналів та визначає рівень збудження s нейроподібного елемента [3] складних задач розпізнавання образів В основу корисної моделі "Пристрій нейроподібного елемента" поставлена задача реалізації операцій гармонічного синтезу функцій Поставлена задача досягається тим, що синапсами пристрою нейроподібного елемента є генератори синусоїдних сигналів, вхідний вектор нейроелемента задається сигналом збудження х(х є {0,1}) вхідною амплітудно-часовою функцією f та синаптичними вагами w-iW2, wn, кожна з яких визначається трьома параметрами максимальною амплітудою синусоїдного сигналу А, частотою v, і фазою ф, а з виходу знімаються миттєві значення вихідної амплітудно-часової функції яку можна представити наступним чином s = £w, х, і=і (1) а вихідний сигнал пристрою визначається шляхом пропускання рівня збудження s через нелінійну функцію f [3 ] y=f(s-h) (2) де h-постійне зміщення(аналог порога нейроелемента) Пристрої [1,2] функціонують на основі простих нелінійних функцій [3] бінарної 0,npns h або сигмоідної y=1/(1-exp(-(-s-h)) (4) Наслідком застосування пристроїв побудованих за даною блок-схемою при синтезі нейронних мереж є ускладнення структури та зменшення показників надійності нейросистем для вирішення наний з входом суматора ЛІНІЯ ВХІДНОЇ амплітудно часової функції і ЛІНІЯ сигналу збудження також з'єднані з входами суматора, з виходу якого знімаються миттєві значення вихідної амплітудно-часової функції, яка є сумою вхідної та синаптичних синусоїдних функцій, помноженою на значення сигналу збудження (5) sin(2i7ru,t + Ф,) І + f ) де t - значення часу Суть корисної моделі пристрій нейроподібного елемента який містить суматор входи якого з'єднані з ЛІНІЄЮ вхідної амплітудно-часової функції, ЛІНІЄЮ сигналу збудження та синаптичними каналами синусоїдних функцій технічно реалізованих у вигляді генераторів синусоїдних сигналів входи кожного з яких задаються трьохпараметровим вектором ваги максимальною амплітудою частотою і фазою синусоїдного сигналу, а з виходу суматора знімаються миттєві значення вихідної амплітудночасової функції, яка є сумою вхідної та синаптичних синусоїдних функцій помноженої на значення у=х CD CM CM 2246 сигналу збудження; Технічний результат: сукупність істотних ознак пристрою нейроподібного елемента дозвляє моделювати неиронні мережі на основі математичного апарату гармонічного аналізу та синтезу, що дасть можливість спрощувати їх структури і підвищувати надійність На кресленні представлено: фіг. 1-блок-схема пристрою Пристрій складається з генераторів синусоїдних сигналів поз.1 та суматора поз 2 Пристрій працює наступним чином, фіг.1. Генератори синусоїдних сигналів являються синаптичними каналами синусоїдних функцій, входи кожного з яких задаються трьохпараметровим вектором ваги: максимальною амплітудою синусоїдного сигналу А, частотою v, і фазою
