Теплонасосна установка
Формула / Реферат
Теплонасосна установка, до складу якої входять: насос, зв'язаний з теплообмінником, розташованим у ємкості, заповненій холодоагентом, та утворюючим з нею випарювач, компресор та конденсатор, об'єднані завдяки трубопроводу у замкнений контур, яка відрізняється тим, що вона додатково утримує у своєму складі вихрову камеру, розташовану між насосом та теплообмінником.
Текст

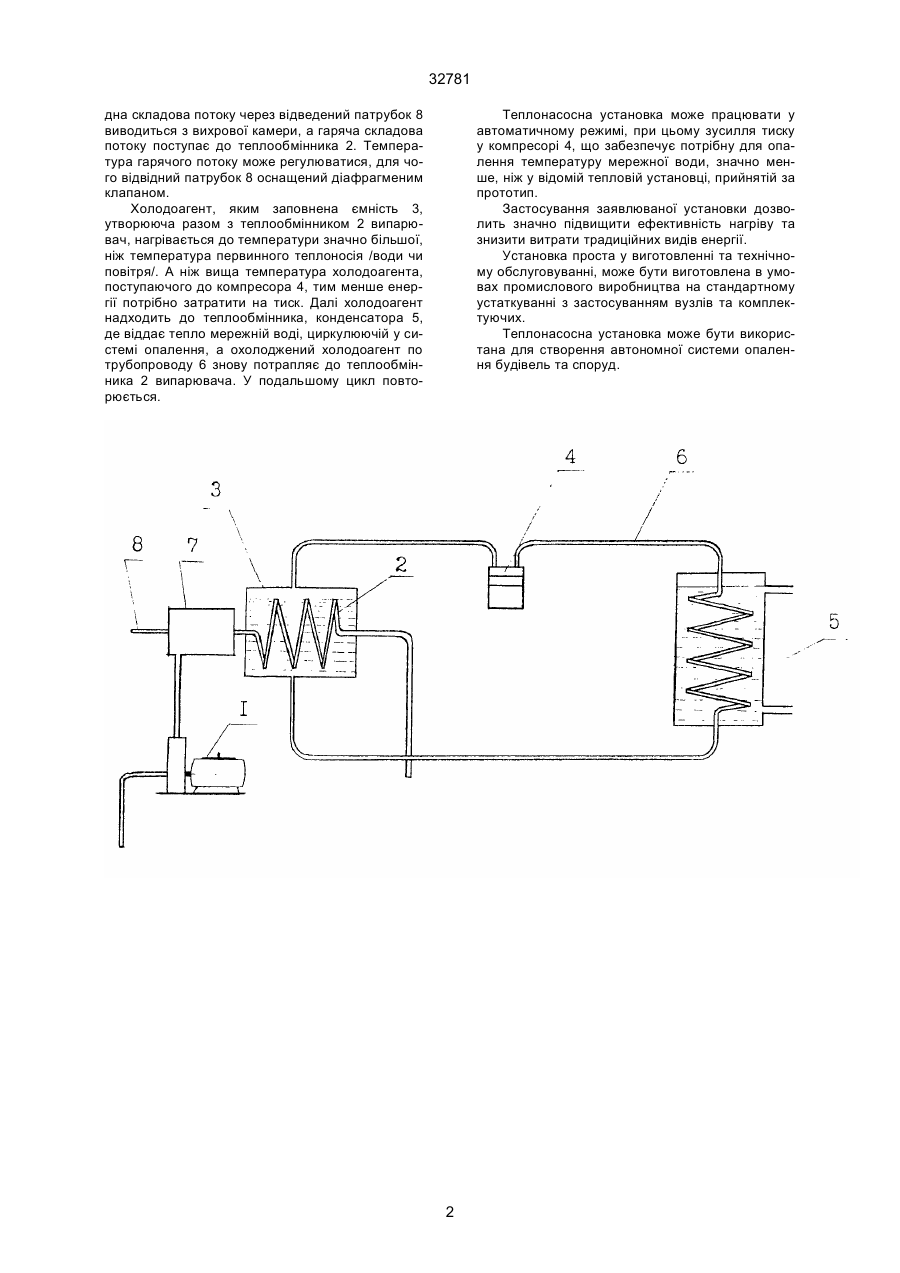

Теплонасосна установка, до складу якої входять: насос, зв'язаний з теплообмінником, розташованим у ємкості, заповненій холодоагентом, та утворюючим з нею випарювач, компресор та конденсатор, об'єднані завдяки трубопроводу у замкнений контур, яка відрізняється тим, що вона додатково утримує у своєму складі вихрову камеру, розташовану між насосом та теплообмінником. (19) (21) 98041851 (22) 10.04.1998 (24) 15.02.2001 (46) 15.02.2001, Бюл. №1, 2001р. (72) Усенко Юрій Іванович, Усенко Андрій Юрійович (73) Усенко Юрій Іванович 32781 дна складова потоку через відведений патрубок 8 виводиться з вихрової камери, а гаряча складова потоку поступає до теплообмінника 2. Температура гарячого потоку може регулюватися, для чого відвідний патрубок 8 оснащений діафрагменим клапаном. Холодоагент, яким заповнена ємність 3, утворююча разом з теплообмінником 2 випарювач, нагрівається до температури значно більшої, ніж температура первинного теплоносія /води чи повітря/. А ніж вища температура холодоагента, поступаючого до компресора 4, тим менше енергії потрібно затратити на тиск. Далі холодоагент надходить до теплообмінника, конденсатора 5, де віддає тепло мережній воді, циркулюючій у системі опалення, а охолоджений холодоагент по трубопроводу 6 знову потрапляє до теплообмінника 2 випарювача. У подальшому цикл повторюється. Теплонасосна установка може працювати у автоматичному режимі, при цьому зусилля тиску у компресорі 4, що забезпечує потрібну для опалення температуру мережної води, значно менше, ніж у відомій тепловій установці, прийнятій за прототип. Застосування заявлюваної установки дозволить значно підвищити ефективність нагріву та знизити витрати традиційних видів енергії. Установка проста у виготовленні та технічному обслуговуванні, може бути виготовлена в умовах промислового виробництва на стандартному устаткуванні з застосуванням вузлів та комплектуючих. Теплонасосна установка може бути використана для створення автономної системи опалення будівель та споруд. 2 32781 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat pump unit
Автори англійськоюUsenko Yurii Ivanovych, Usenko Andrii Yuriiovych
Назва патенту російськоюТеплонасосная установка
Автори російськоюУсенко Юрий Иванович, Усенко Андрей Юрьевич
МПК / Мітки
МПК: F24J 3/06
Мітки: теплонасосна, установка
