Пристрій для інформаційно-хвильової терапії

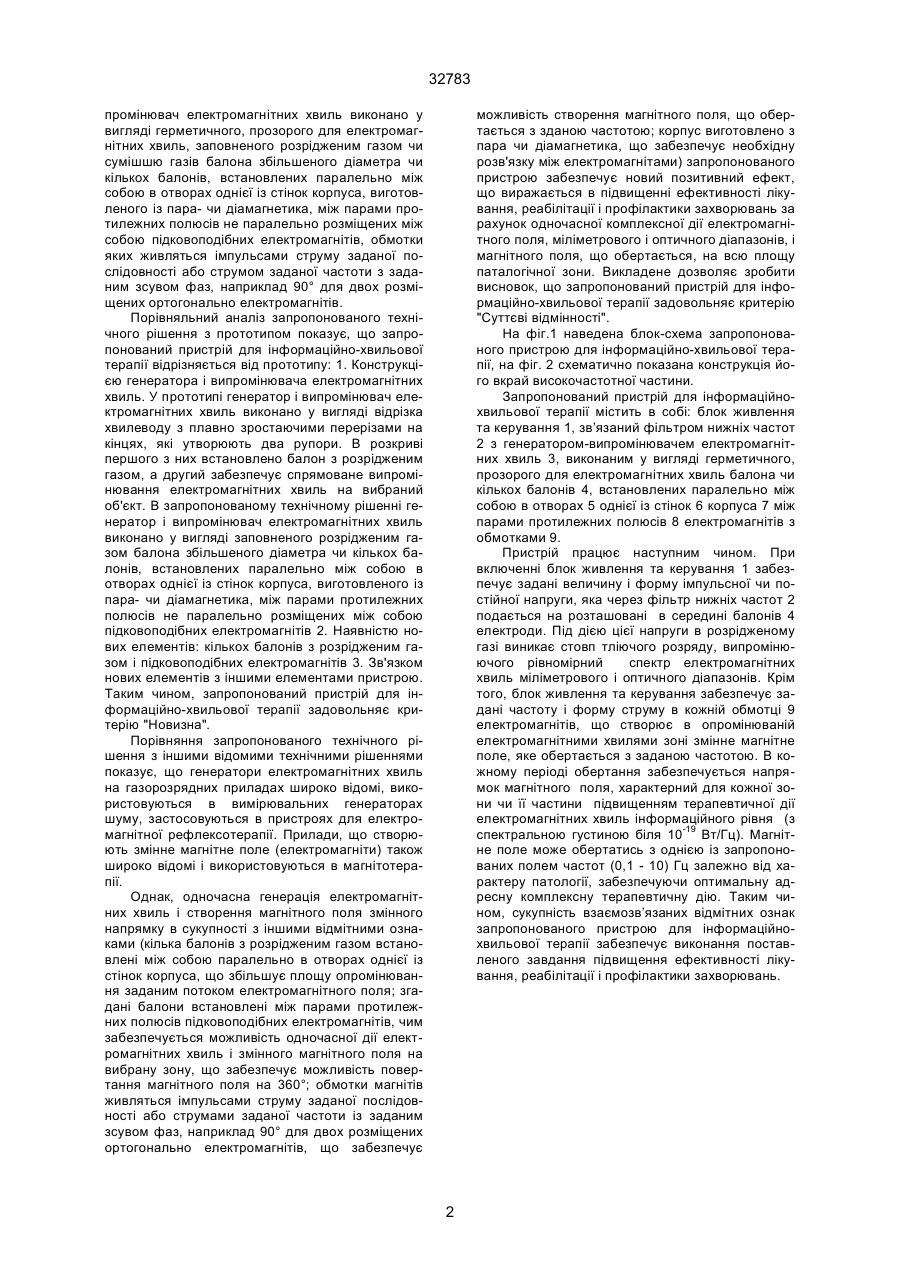

Пристрій для інформаційно-хвильової терапії, що містить в собі блок живлення та керування, корпус, фільтр нижніх частот, генератор і випромінювач еле 32783 промінювач електромагнітних хвиль виконано у вигляді герметичного, прозорого для електромагнітних хвиль, заповненого розрідженим газом чи сумішшю газів балона збільшеного діаметра чи кількох балонів, встановлених паралельно між собою в отворах однієї із стінок корпуса, виготовленого із пара- чи діамагнетика, між парами протилежних полюсів не паралельно розміщених між собою підковоподібних електромагнітів, обмотки яких живляться імпульсами струму заданої послідовності або струмом заданої частоти з заданим зсувом фаз, наприклад 90° для двох розміщених ортогонально електромагнітів. Порівняльний аналіз запропонованого технічного рішення з прототипом показує, що запропонований пристрій для інформаційно-хвильової терапії відрізняється від прототипу: 1. Конструкцією генератора і випромінювача електромагнітних хвиль. У прототипі генератор і випромінювач електромагнітних хвиль виконано у вигляді відрізка хвилеводу з плавно зростаючими перерізами на кінцях, які утворюють два рупори. В розкриві першого з них встановлено балон з розрідженим газом, а другий забезпечує спрямоване випромінювання електромагнітних хвиль на вибраний об'єкт. В запропонованому технічному рішенні генератор і випромінювач електромагнітних хвиль виконано у вигляді заповненого розрідженим газом балона збільшеного діаметра чи кількох балонів, встановлених паралельно між собою в отворах однієї із стінок корпуса, виготовленого із пара- чи діамагнетика, між парами протилежних полюсів не паралельно розміщених між собою підковоподібних електромагнітів 2. Наявністю нових елементів: кількох балонів з розрідженим газом і підковоподібних електромагнітів 3. Зв'язком нових елементів з іншими елементами пристрою. Таким чином, запропонований пристрій для інформаційно-хвильової терапії задовольняє критерію "Новизна". Порівняння запропонованого технічного рішення з іншими відомими технічними рішеннями показує, що генератори електромагнітних хвиль на газорозрядних приладах широко відомі, використовуються в вимірювальних генераторах шуму, застосовуються в пристроях для електромагнітної рефлексотерапії. Прилади, що створюють змінне магнітне поле (електромагніти) також широко відомі і використовуються в магнітотерапії. Однак, одночасна генерація електромагнітних хвиль і створення магнітного поля змінного напрямку в сукупності з іншими відмітними ознаками (кілька балонів з розрідженим газом встановлені між собою паралельно в отворах однієї із стінок корпуса, що збільшує площу опромінювання заданим потоком електромагнітного поля; згадані балони встановлені між парами протилежних полюсів підковоподібних електромагнітів, чим забезпечується можливість одночасної дії електромагнітних хвиль і змінного магнітного поля на вибрану зону, що забезпечує можливість повертання магнітного поля на 360°; обмотки магнітів живляться імпульсами струму заданої послідовності або струмами заданої частоти із заданим зсувом фаз, наприклад 90° для двох розміщених ортогонально електромагнітів, що забезпечує можливість створення магнітного поля, що обертається з зданою частотою; корпус виготовлено з пара чи діамагнетика, що забезпечує необхідну розв'язку між електромагнітами) запропонованого пристрою забезпечує новий позитивний ефект, що виражається в підвищенні ефективності лікування, реабілітації і профілактики захворювань за рахунок одночасної комплексної дії електромагнітного поля, міліметрового і оптичного діапазонів, і магнітного поля, що обертається, на всю площу паталогічної зони. Викладене дозволяє зробити висновок, що запропонований пристрій для інформаційно-хвильової терапії задовольняє критерію "Суттєві відмінності". На фіг.1 наведена блок-схема запропонованого пристрою для інформаційно-хвильової терапії, на фіг. 2 схематично показана конструкція його вкрай високочастотної частини. Запропонований пристрій для інформаційнохвильової терапії містить в собі: блок живлення та керування 1, зв’язаний фільтром нижніх частот 2 з генератором-випромінювачем електромагнітних хвиль 3, виконаним у вигляді герметичного, прозорого для електромагнітних хвиль балона чи кількох балонів 4, встановлених паралельно між собою в отворах 5 однієї із стінок 6 корпуса 7 між парами протилежних полюсів 8 електромагнітів з обмотками 9. Пристрій працює наступним чином. При включенні блок живлення та керування 1 забезпечує задані величину і форму імпульсної чи постійної напруги, яка через фільтр нижніх частот 2 подається на розташовані в середині балонів 4 електроди. Під дією цієї напруги в розрідженому газі виникає стовп тліючого розряду, випромінюючого рівномірний спектр електромагнітних хвиль міліметрового і оптичного діапазонів. Крім того, блок живлення та керування забезпечує задані частоту і форму струму в кожній обмотці 9 електромагнітів, що створює в опромінюваній електромагнітними хвилями зоні змінне магнітне поле, яке обертається з заданою частотою. В кожному періоді обертання забезпечується напрямок магнітного поля, характерний для кожної зони чи її частини підвищенням терапевтичної дії електромагнітних хвиль інформаційного рівня (з спектральною густиною біля 10-19 Вт/Гц). Магнітне поле може обертатись з однією із запропонованих полем частот (0,1 - 10) Гц залежно від характеру патології, забезпечуючи оптимальну адресну комплексну терапевтичну дію. Таким чином, сукупність взаємозв’язаних відмітних ознак запропонованого пристрою для інформаційнохвильової терапії забезпечує виконання поставленого завдання підвищення ефективності лікування, реабілітації і профілактики захворювань. 2 32783 Література. 1. Заявка 20.01.1992р. СРСР №4911342/14 2. Заявка 27.03.1977р. від України № ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3 97031312 від
