Фотометр розподільчий портативний

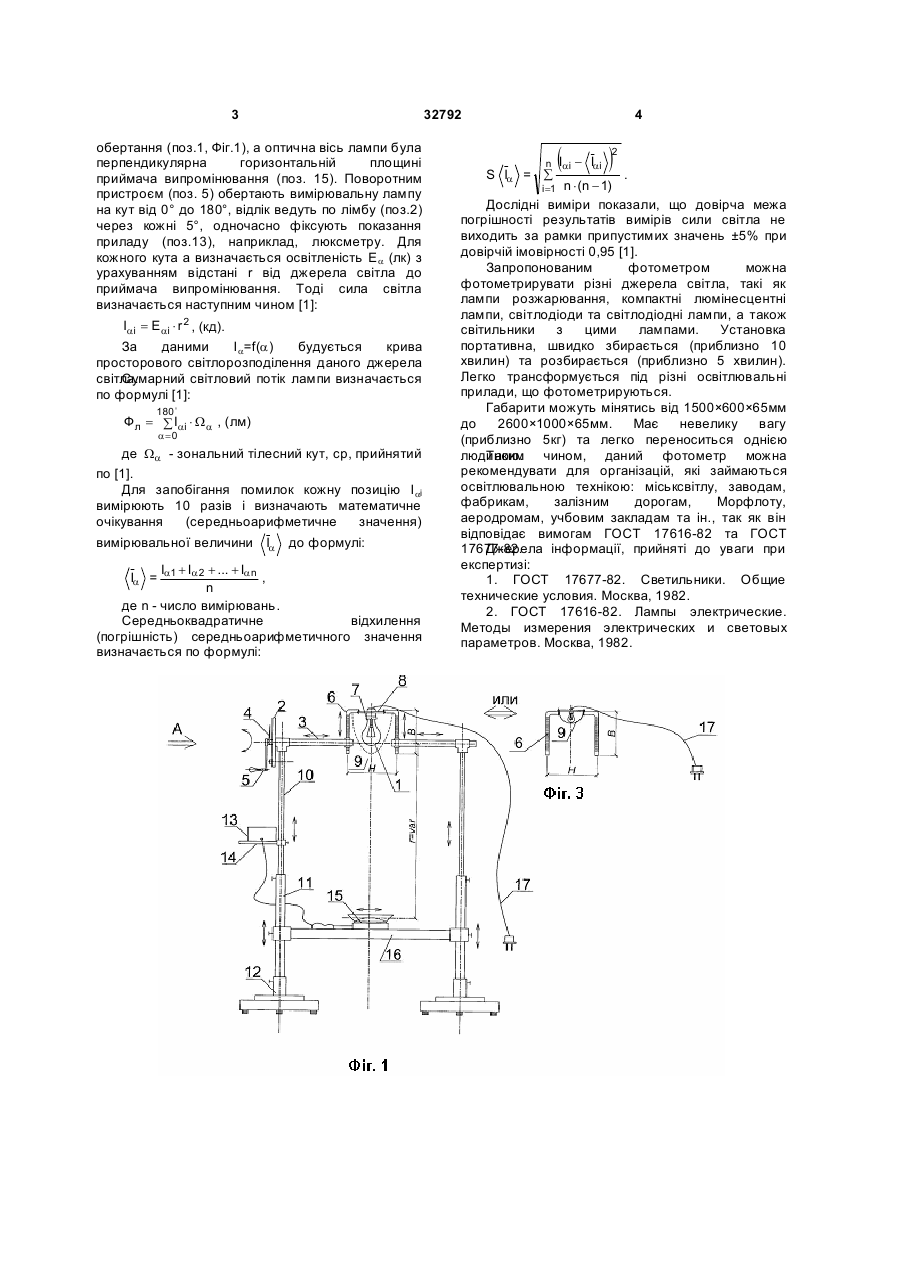

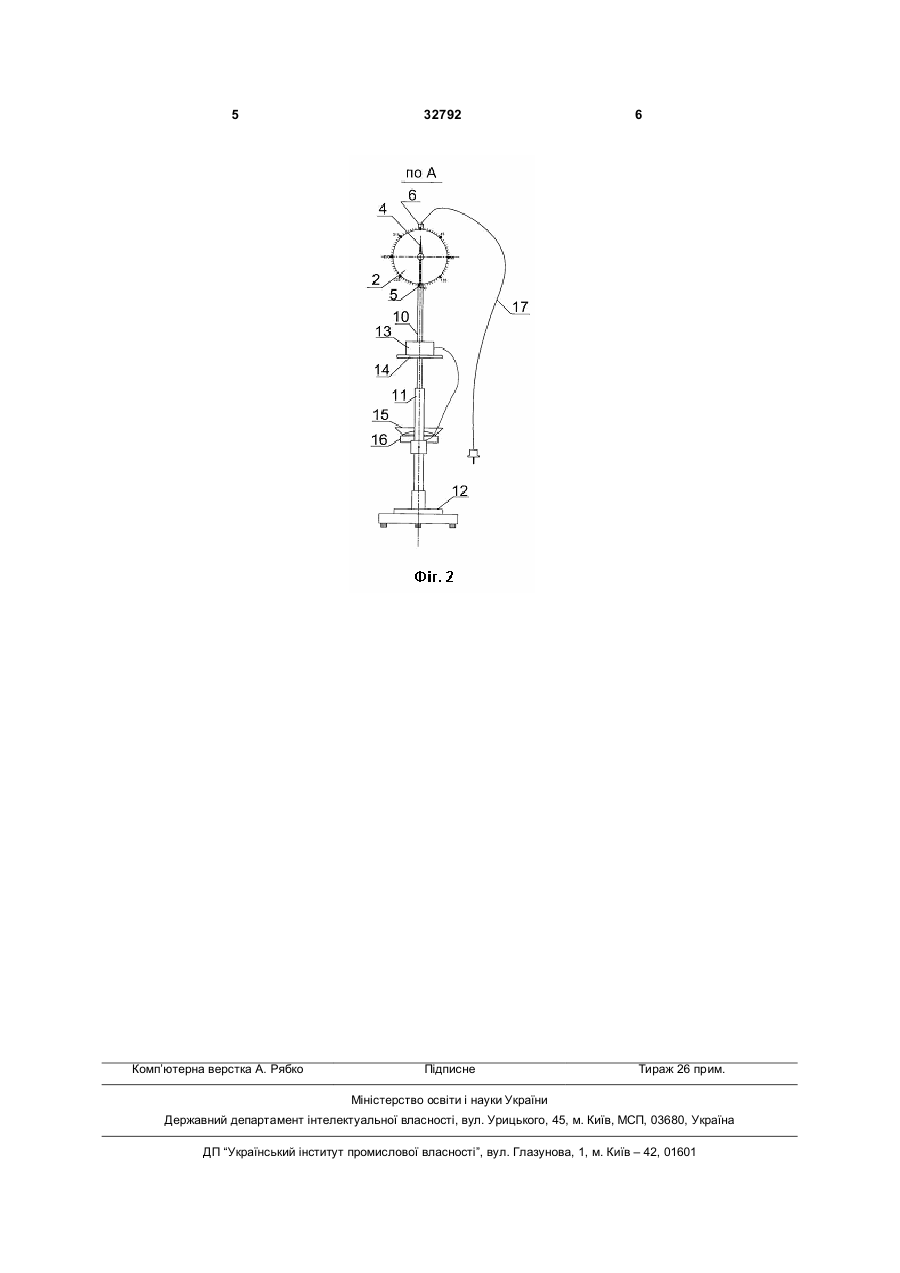

Фотометр розподільчий портативний, що містить вимірювальне джерело світла, приймач випромінювання зі світлорозсіювальним і нейтральним склом, прилад, що вимірює фотострум, лімб, поворотний пристрій, вузол фотометрування та основу, який відрізняється тим, що вузол фотометрування виконаний із універсальних закріплювальних елементів, які виконані з можливістю швидко трансформуватися під різні типи і габарити джерел світла та світильників. (19) (21) u200801588 (22) 07.02.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) НОСАНОВ МИКОЛА ІЛЛІЧ, UA, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, UA, РОМАНОВА ТЕТЯНА ІВАНІВНА, UA, ШАТАЛОВ В'ЯЧЕСЛАВ ІВАНОВИЧ, UA, ХАРАНЖЕВИЧ ОЛЕНА (73) НОСАНОВ ВІКТОРІВНА, UA МИКОЛА ІЛЛІЧ, UA, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, UA 3 обертання (поз.1, Фіг.1), а оптична вісь лампи була перпендикулярна горизонтальній площині приймача випромінювання (поз. 15). Поворотним пристроєм (поз. 5) обертають вимірювальну лампу на кут від 0° до 180°, відлік ведуть по лімбу (поз.2) через кожні 5°, одночасно фіксують показання приладу (поз.13), наприклад, люксметру. Для кожного кута а визначається освітленість Е a (лк) з урахуванням відстані r від джерела світла до приймача випромінювання. Тоді сила світла визначається наступним чином [1]: Iai = Eai × r 2 , (кд). За даними І a=f(a) будується крива просторового світлорозподілення даного джерела світла. Сумарний світловий потік лампи визначається по формулі [1]: 180 o Ф л = å Іaі × W a , (лм) a=0 де Wa - зональний тілесний кут, ср, прийнятий по [1]. Для запобігання помилок кожну позицію І aі вимірюють 10 разів і визначають математичне очікування (середньоарифметичне значення) вимірювальної величини Іa до формулі: Іa1 + Іa 2 + ... + Іa n , n де n - число вимірювань. Середньоквадратичне відхилення (погрішність) середньоарифметичного значення визначається по формулі: Іa = 32792 4 S Іa = (I å n ai - Iai ) 2 . n × (n - 1) Дослідні виміри показали, що довірча межа погрішності результатів вимірів сили світла не виходить за рамки припустимих значень ±5% при довірчій імовірності 0,95 [1]. Запропонованим фотометром можна фотометрирувати різні джерела світла, такі як лампи розжарювання, компактні люмінесцентні лампи, світлодіоди та світлодіодні лампи, а також світильники з цими лампами. Установка портативна, швидко збирається (приблизно 10 хвилин) та розбирається (приблизно 5 хвилин). Легко трансформується під різні освітлювальні прилади, що фотометрируються. Габарити можуть мінятись від 1500×600×65мм до 2600×1000×65мм. Має невелику вагу (приблизно 5кг) та легко переноситься однією людиною. чином, даний фотометр можна Таким рекомендувати для організацій, які займаються освітлювальною технікою: міськсвітлу, заводам, фабрикам, залізним дорогам, Морфлоту, аеродромам, учбовим закладам та ін., так як він відповідає вимогам ГОСТ 17616-82 та ГОСТ 17677-82. Джерела інформації, прийняті до уваги при експертизі: 1. ГОСТ 17677-82. Светильники. Общие технические условия. Москва, 1982. 2. ГОСТ 17616-82. Лампы электрические. Методы измерения электрических и световых параметров. Москва, 1982. i =1 5 Комп’ютерна верстка А. Рябко 32792 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
