Hизькотемпературний сенсор
Номер патенту: 29027
Опубліковано: 16.10.2000
Автори: Вайнберг Віктор Володимирович, Венгер Євген Федорович, Прохорович Анатолій Вікторович, Бортнік Галина Миколаївна, Варшава Славомир Степанович
Формула / Реферат
Низькотемпературний сенсор, що містить чутливий елемент з напівпровідникового ниткоподібного кристала з під’єднаними струмовиводами, розташований на підкладці, який відрізняється тим, що чутливий елемент виконано з телуру з питомим опором 0,6 Ом. см при 300 К, а відношення діаметра до довжини становить 0,05-0,1.
Текст

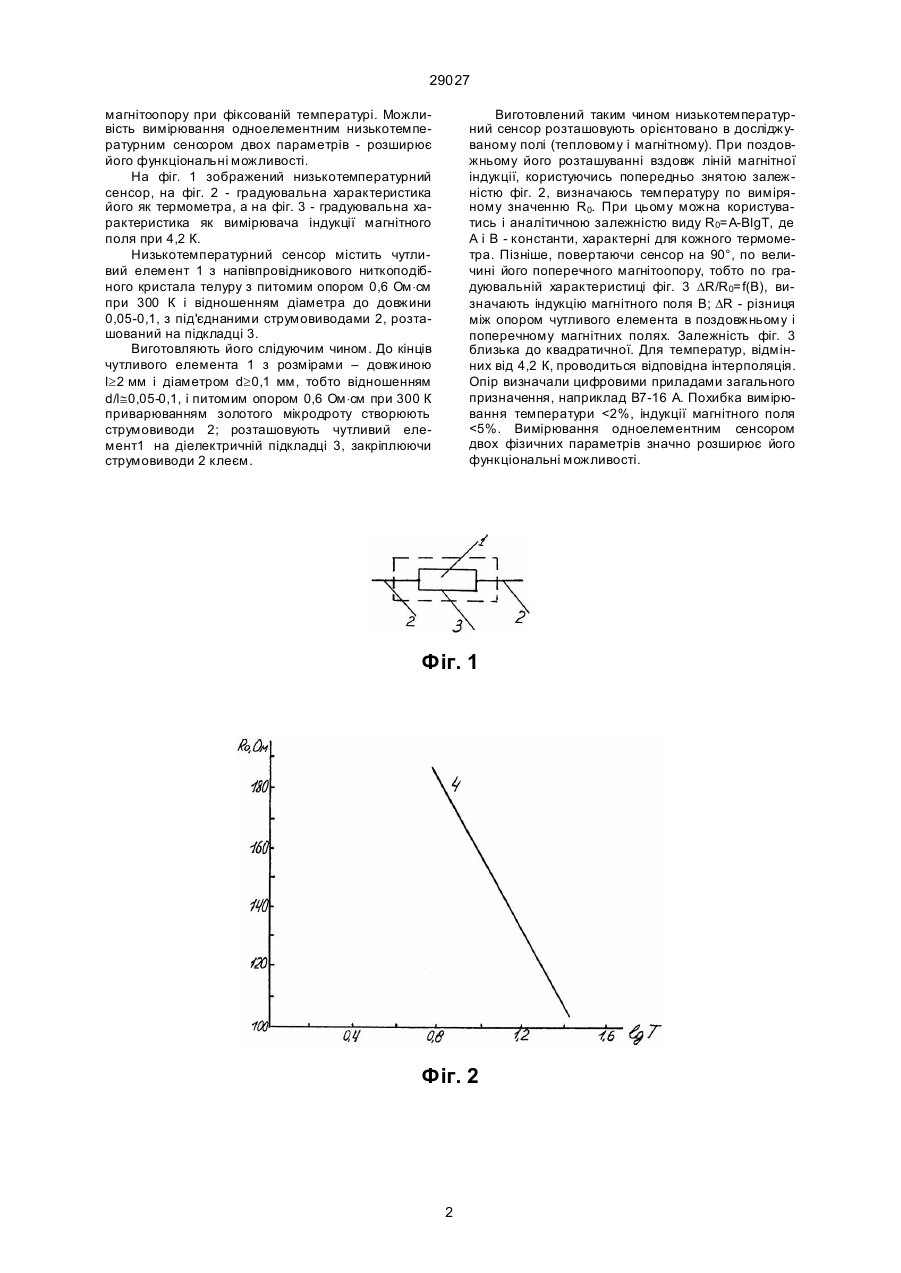

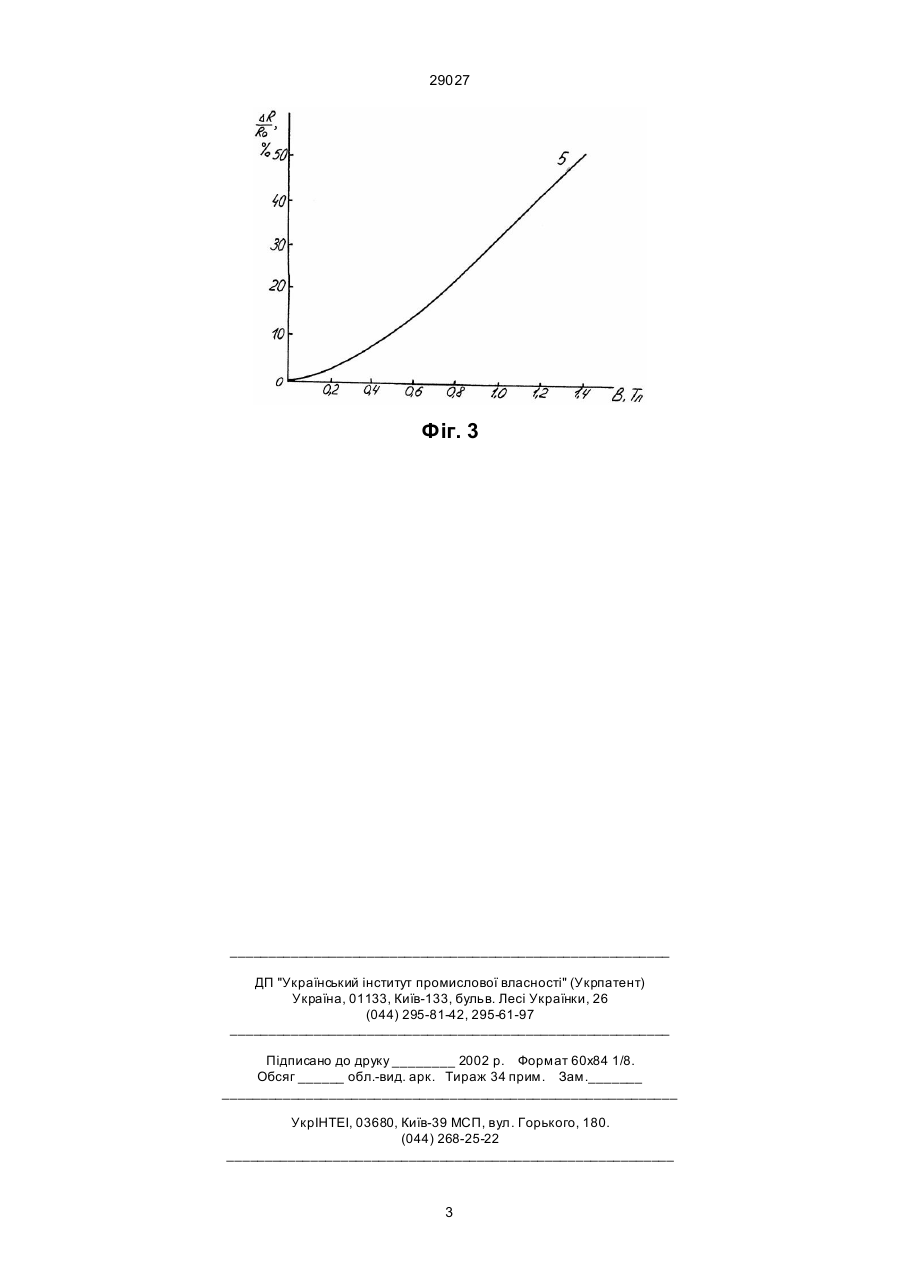

Низькотемпературний сенсор, що містить чутливий елемент з напівпровідникового ниткоподібного кристала з під'єднаними струмовиводами, розташований на підкладці, який відрізняється тим, що чутливий елемент виконано з телуру з питомим опором 0,6 Ом×см при 300 К, а відношення діаметра до довжини становить 0,05-0,1. (19) (21) 97125970 (22) 10.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Варшава Славомир Степанович, Вайнберг Віктор Володимирович, Венгер Євген Федорович, Прохорович Анатолій Вікторович, Бортнік Галина Миколаївна 29027 магнітоопору при фіксованій температурі. Можливість вимірювання одноелементним низькотемпературним сенсором двох параметрів - розширює його функціональні можливості. На фіг. 1 зображений низькотемпературний сенсор, на фіг. 2 - градуювальна характеристика його як термометра, а на фіг. 3 - градуювальна характеристика як вимірювача індукції магнітного поля при 4,2 К. Низькотемпературний сенсор містить чутливий елемент 1 з напівпровідникового ниткоподібного кристала телуру з питомим опором 0,6 Ом×см при 300 К і відношенням діаметра до довжини 0,05-0,1, з під'єднаними струмовиводами 2, розташований на підкладці 3. Виготовляють його слідуючим чином. До кінців чутливого елемента 1 з розмірами – довжиною l³2 мм і діаметром d³0,1 мм, тобто відношенням d/l@0,05-0,1, і питомим опором 0,6 Ом×см при 300 К приварюванням золотого мікродроту створюють струмовиводи 2; розташовують чутливий елемент1 на діелектричній підкладці 3, закріплюючи струмовиводи 2 клеєм. Виготовлений таким чином низькотемпературний сенсор розташовують орієнтовано в досліджуваному полі (тепловому і магнітному). При поздовжньому його розташуванні вздовж ліній магнітної індукції, користуючись попередньо знятою залежністю фіг. 2, визначаюсь температуру по виміряному значенню R0. При цьому можна користуватись і аналітичною залежністю виду R0=A-BlgT, де A і B - константи, характерні для кожного термометра. Пізніше, повертаючи сенсор на 90°, по величині його поперечного магнітоопору, тобто по градуювальній характеристиці фіг. 3 DR/R0=f(B), визначають індукцію магнітного поля В; DR - різниця між опором чутливого елемента в поздовжньому і поперечному магнітних полях. Залежність фіг. 3 близька до квадратичної. Для температур, відмінних від 4,2 К, проводиться відповідна інтерполяція. Опір визначали цифровими приладами загального призначення, наприклад В7-16 А. Похибка вимірювання температури
