Пристрій по приготуванню зразків для рентгенофлуоресцентного аналізу

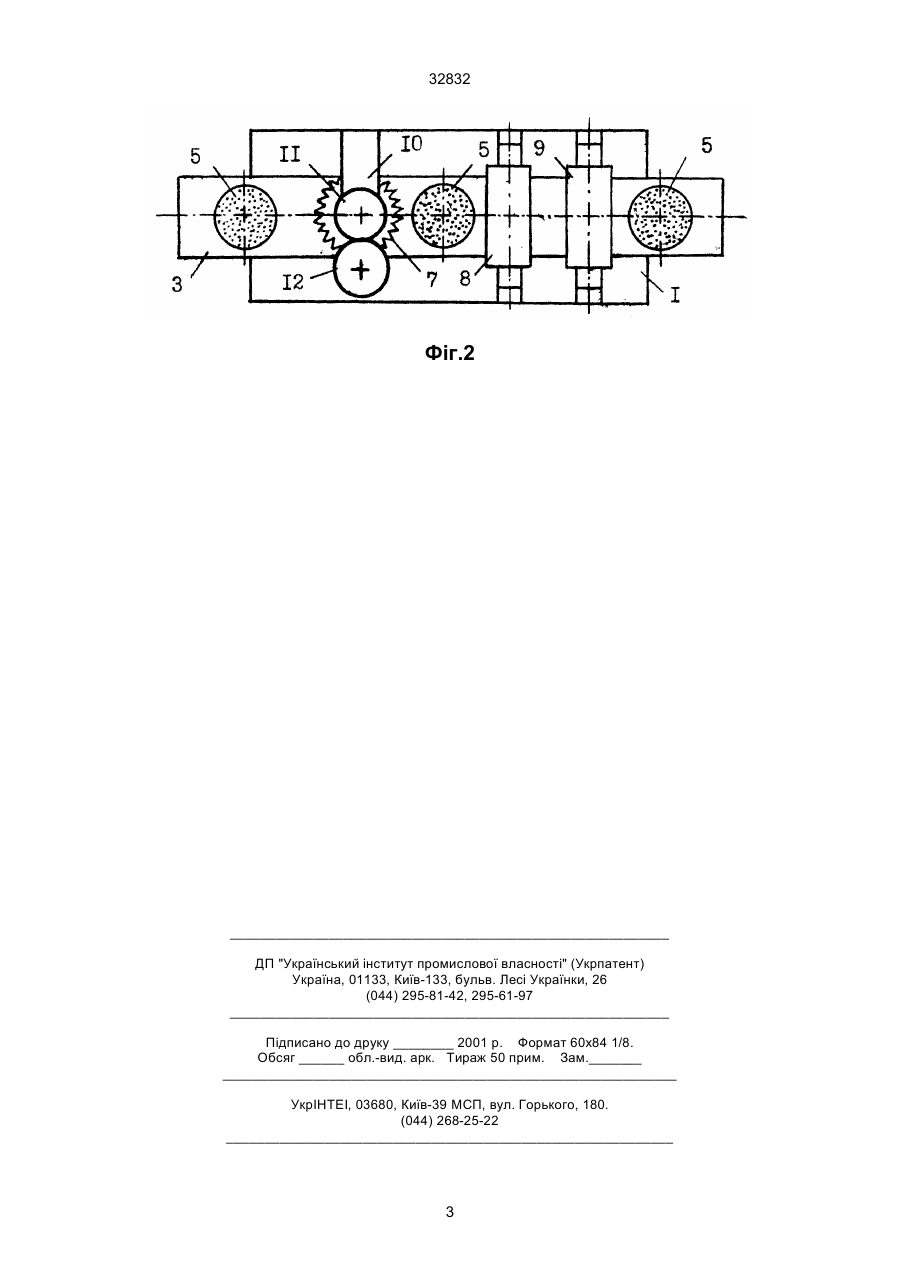

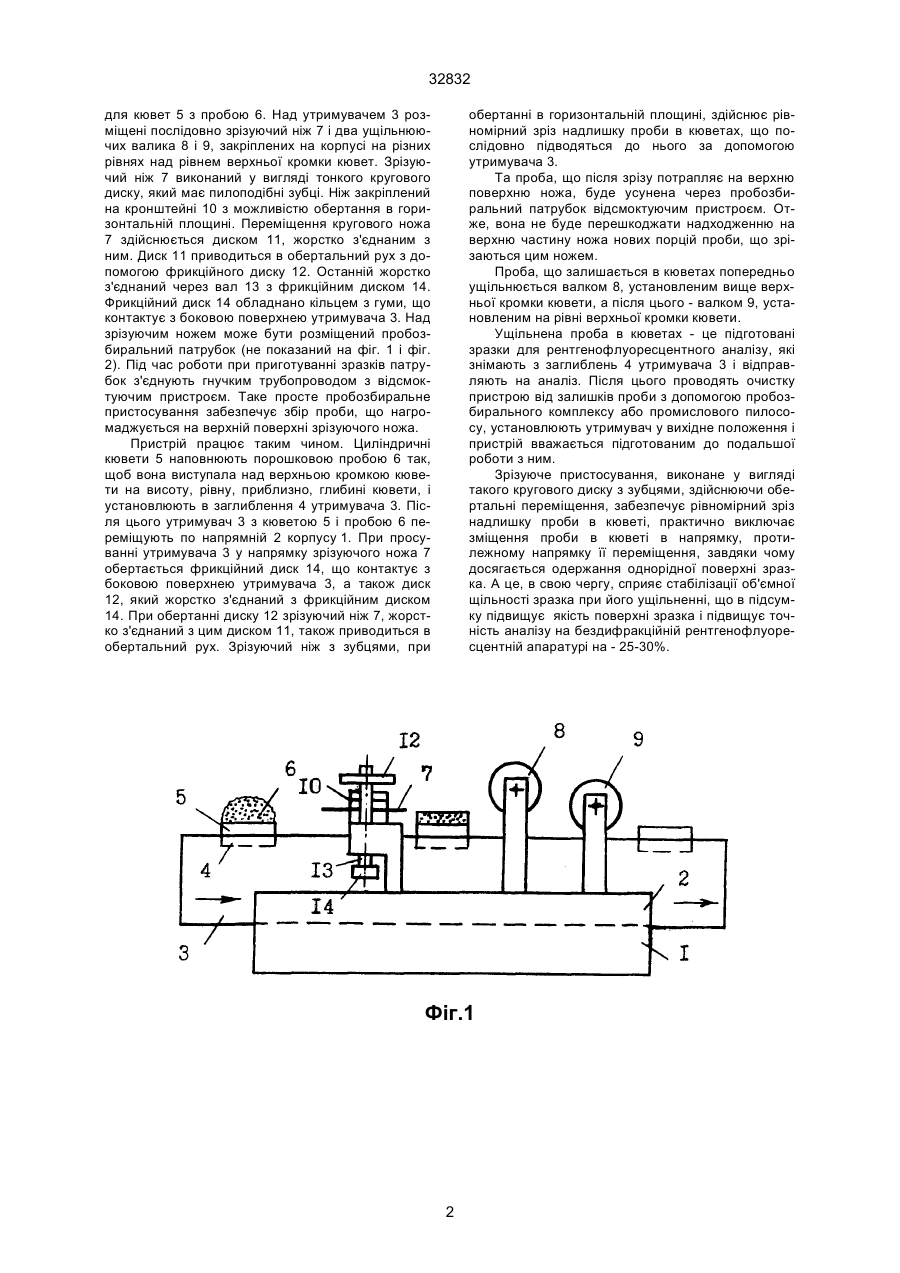

Пристрій по приготуванню зразків для рентгенофлуоресцентного аналізу, який містить корпус, 32832 для кювет 5 з пробою 6. Над утримувачем 3 розміщені послідовно зрізуючий ніж 7 і два ущільнюючих валика 8 і 9, закріплених на корпусі на різних рівнях над рівнем верхньої кромки кювет. Зрізуючий ніж 7 виконаний у вигляді тонкого кругового диску, який має пилоподібні зубці. Ніж закріплений на кронштейні 10 з можливістю обертання в горизонтальній площині. Переміщення кругового ножа 7 здійснюється диском 11, жорстко з'єднаним з ним. Диск 11 приводиться в обертальний рух з допомогою фрикційного диску 12. Останній жорстко з'єднаний через вал 13 з фрикційним диском 14. Фрикційний диск 14 обладнано кільцем з гуми, що контактує з боковою поверхнею утримувача 3. Над зрізуючим ножем може бути розміщений пробозбиральний патрубок (не показаний на фіг. 1 і фіг. 2). Під час роботи при приготуванні зразків патрубок з'єднують гнучким трубопроводом з відсмоктуючим пристроєм. Таке просте пробозбиральне пристосування забезпечує збір проби, що нагромаджується на верхній поверхні зрізуючого ножа. Пристрій працює таким чином. Циліндричні кювети 5 наповнюють порошковою пробою 6 так, щоб вона виступала над верхньою кромкою кювети на висоту, рівну, приблизно, глибині кювети, і установлюють в заглиблення 4 утримувача 3. Після цього утримувач 3 з кюветою 5 і пробою 6 переміщують по напрямній 2 корпусу 1. При просуванні утримувача 3 у напрямку зрізуючого ножа 7 обертається фрикційний диск 14, що контактує з боковою поверхнею утримувача 3, а також диск 12, який жорстко з'єднаний з фрикційним диском 14. При обертанні диску 12 зрізуючий ніж 7, жорстко з'єднаний з цим диском 11, також приводиться в обертальний рух. Зрізуючий ніж з зубцями, при обертанні в горизонтальній площині, здійснює рівномірний зріз надлишку проби в кюветах, що послідовно підводяться до нього за допомогою утримувача 3. Та проба, що після зрізу потрапляє на верхню поверхню ножа, буде усунена через пробозбиральний патрубок відсмоктуючим пристроєм. Отже, вона не буде перешкоджати надходженню на верхню частину ножа нових порцій проби, що зрізаються цим ножем. Проба, що залишається в кюветах попередньо ущільнюється валком 8, установленим вище верхньої кромки кювети, а після цього - валком 9, установленим на рівні верхньої кромки кювети. Ущільнена проба в кюветах - це підготовані зразки для рентгенофлуоресцентного аналізу, які знімають з заглиблень 4 утримувача 3 і відправляють на аналіз. Після цього проводять очистку пристрою від залишків проби з допомогою пробозбирального комплексу або промислового пилососу, установлюють утримувач у вихідне положення і пристрій вважається підготованим до подальшої роботи з ним. Зрізуюче пристосування, виконане у вигляді такого кругового диску з зубцями, здійснюючи обертальні переміщення, забезпечує рівномірний зріз надлишку проби в кюветі, практично виключає зміщення проби в кюветі в напрямку, протилежному напрямку її переміщення, завдяки чому досягається одержання однорідної поверхні зразка. А це, в свою чергу, сприяє стабілізації об'ємної щільності зразка при його ущільненні, що в підсумку підвищує якість поверхні зразка і підвищує точність аналізу на бездифракційній рентгенофлуоресцентній апаратурі на - 25-30%. Фіг.1 2 32832 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
