Шафа комплектного розподільного пристрою

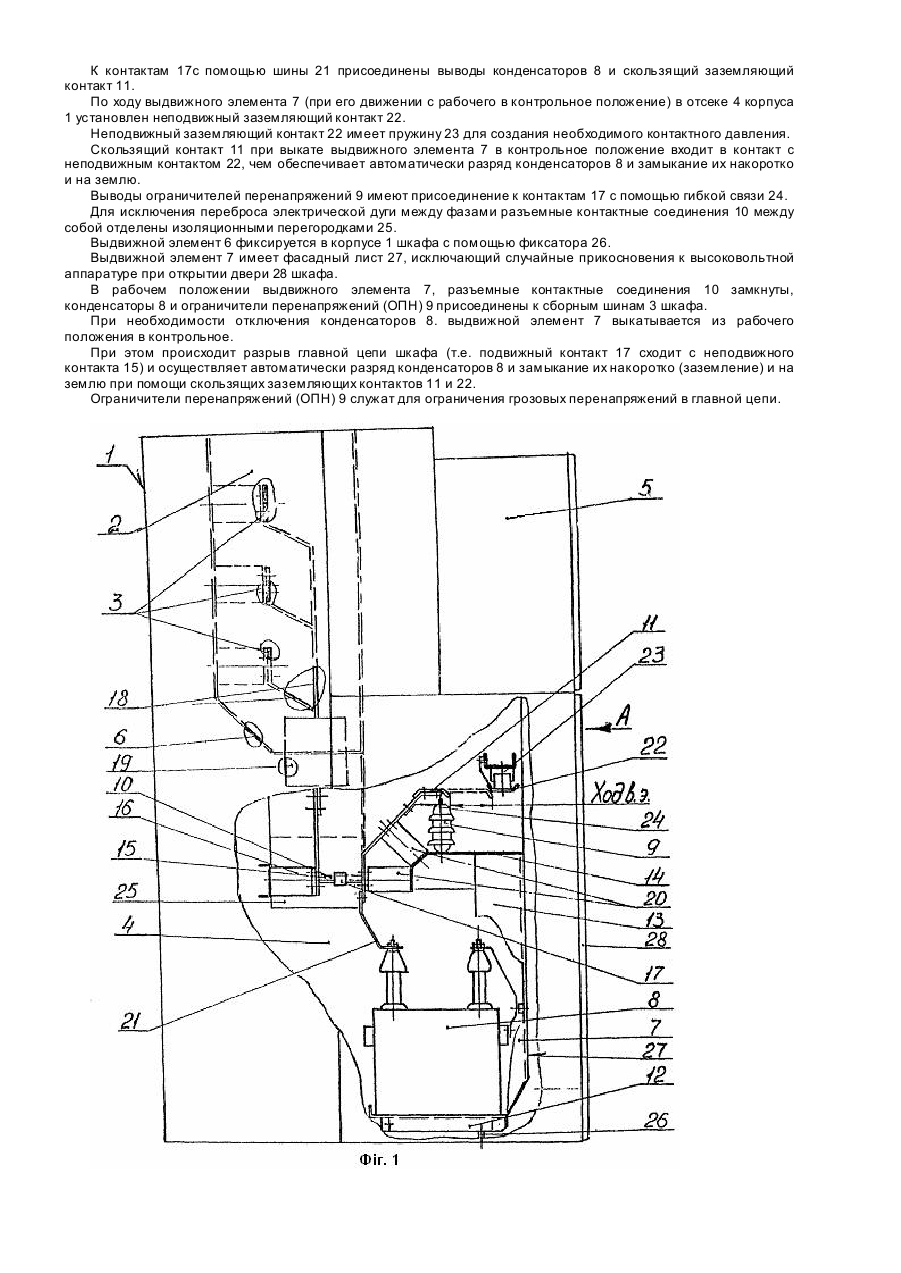

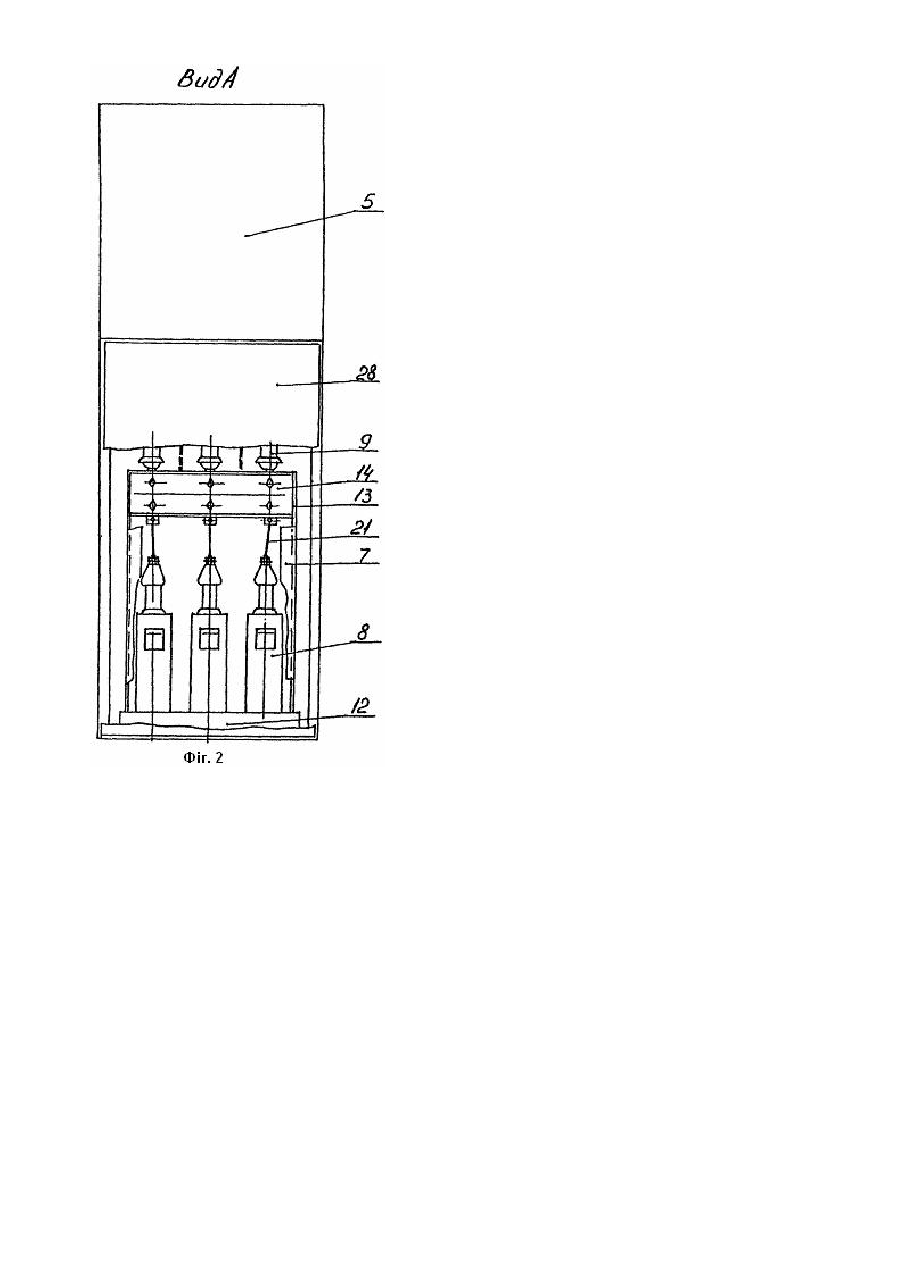

Изобретение относится к электротехнике, а конкретно - к шкафам комплектных распределительных устройств, предназначенных для защиты вращающихся электрических машин. Известен шкаф КРУ [1], который содержит три блока: блок сборных шин, блок разъединителя и блок электрооборудования. Блок сборных шин включает сборные шины, установленные на опорных изоляторах: отпайки от шин проходят через проходной изолятор. Блок разъединителя включает разъединитель главной цепи. Блок электрооборудования включает конденсаторы, разрядники, заземляющий разъединитель с их ошиновкой. Заземляющий разъединитель одновременно заземляет выводы конденсаторов и разрядников. Приводы разъединителя и заземляющего разъединителя установлены на панели блока электрооборудования, что увеличивает габариты шкафа. Недостатком известной конструкции является: - большой габарит шкафа, обусловленный габаритными размерами разъединителя в разрядников; - неудобство при сборке шкафа и при его обслуживании по время эксплуатации; - необходимость встраивания дополнительной блокировки между заземляющим разъединителем и дверью шкафа (для исключения прикосновения к выводам конденсаторов до момента их разряда на землю). Известен шкаф комплектного распределительного устройства серии КМ-1Ф [2], содержащий отсек высоковольтной аппаратуры, в котором размещены конденсаторы, разрядники, разъединитель главной цепи с заземляющими ножами. Привода разъединителя и заземляющих ножей расположены на внутренней перегородке шкафа. На этой же перегородке размещается механическая блокировка, связанная с приводами разъединителя и дверью шкафа. Недостатками известной конструкции являются: - большие габариты шкафа, обусловленные стационарной установкой высоковольтной аппаратуры и их габаритными размерами, т.е.: конденсаторов, разрядников. разъединителя с заземляющими ножами, их приводов; - недостаточная надежность механической блокировки исследование ее конструктивной сложности (при неквалифицированных действиях обслуживающего персонала, блокировка может быть отключена); - увеличенная масса шкафа. В основу изобретения поставлена задача усовершенствовать конструкцию шкафа комплектного распределительного устройства п утем применения выдвижного элемента, что повысит его надежность и упростит конструкцию, а также приведет к уменьшению габаритов и снижению материалоемкости. Поставленная задача решается тем, что шкаф комплектного распределительного устройства содержит корпус, в отсеке аппаратуры которого помещены конденсаторы, разъединяющие устройства, устройства для разряда и заземления и аппаратура для защиты от перенапряжения согласно изобретению. Шкаф дополнительно снабжен выдвижным элементом, которым расположен в отсеке аппаратуры и имеет фасадный лист, при этом разъединяющие устройства выполнены в виде разъемных контактных соединений, а устройства для разряда и заземления выполнены в виде скользящих контактов; на выдвижном элементе установлены конденсаторы, аппаратура для защиты от перенапряжений и скользящие контакты, причем в корпусе неподвижные скользящие контакты расположены по направлению выката выдвижного элемента. Аппаратура для защиты от перенапряжения выполнена в виде ограничителей перенапряжений. Ограничители перенапряжений расположены над конденсаторами. Устройства для разряда и заземления расположены над конденсаторами. Предлагаемый шкаф комплектного распределительного устройства позволяет: - упростить конструкцию и улучшить условия обслуживания и замены аппаратов за счет установки высоковольтных аппаратов на выдвижном элементе; - применить ограничители перенапряжений (ОПН); - повысить надежность при эксплуатации; - уменьшить габариты, массу шкафа и площадь для распредустройству потребителя; - снизить расход черных и цветных металлов. Предлагаемый шкаф комплектного распределительного устройства поясняется графически, где: фиг. 1 - предлагаемый шкаф комплектного распределительного устройства; на фиг. 2 - вид А по фиг. 1. Предлагаемый шкаф комплектного распределительного устройства (КРУ) содержит корпус 1, в котором выполнено три отсека - отсек 2 со сборными шинами 3, отсек 4 высоковольтной аппаратуры, отсек 5 вспомогательные цепей (релейный шкаф), отделенные перегородками 6. В отсеке 4 размещается выдвижной элемент 7 с аппаратурой - высоковольтными конденсаторами 8, ограничителями перенапряжений (ОПН) 9 (вместо разрядников). Роль стационарного разъединителя в предлагаемом шкафу КРУ выполняют разъемные контактные соединения 10 (разъемные контакты), а вместо заземляющих ножей применены скользящие заземляющие контакты 11, установленные на выдвижном элемента 7. Выдвижной элемент 7 имеется основание 12 и вертикальные стойки 13. На основании 12 установлены высоковольтные конденсаторы 8. На вертикальных стойках 13 над конденсаторами 8 закреплен горизонтально лист 14 (опора), на котором установлены в вертикальном положений ограничители перенапряжения 9. Разъемные контактные соединения 10 (разъемные контакты) состоят из неподвижной контакт-детали 15, установленной стационарно в отсеке 4 аппаратуры на опорном изоляторе 16 и подвижной части 17, закрепленной на выдвижном элементе 7 и расположенной соосно с неподвижной контакт-деталью 15. Неподвижная контакт-деталь 15 соединена со сборными шинами 3 с помощью отпайки 18, проходящей через проходной изолятор 19. установленный между отсеком 2 сборных шин 3 и отсеком 4 аппаратуры. На выдвижном элементе 7 подвижные части 17 разъемных контактных соединений 10 закреплены на опорных изоляторах 20, которые установлены на согнутой части горизонтального листа 14. К контактам 17с помощью шины 21 присоединены выводы конденсаторов 8 и скользящий заземляющий контакт 11. По ходу выдвижного элемента 7 (при его движении с рабочего в контрольное положение) в отсеке 4 корпуса 1 установлен неподвижный заземляющий контакт 22. Неподвижный заземляющий контакт 22 имеет пружину 23 для создания необходимого контактного давления. Скользящий контакт 11 при выкате выдвижного элемента 7 в контрольное положение входит в контакт с неподвижным контактом 22, чем обеспечивает автоматически разряд конденсаторов 8 и замыкание их накоротко и на землю. Выводы ограничителей перенапряжений 9 имеют присоединение к контактам 17 с помощью гибкой связи 24. Для исключения переброса электрической дуги между фазами разъемные контактные соединения 10 между собой отделены изоляционными перегородками 25. Выдвижной элемент 6 фиксируется в корпусе 1 шкафа с помощью фиксатора 26. Выдвижной элемент 7 имеет фасадный лист 27, исключающий случайные прикосновения к высоковольтной аппаратуре при открытии двери 28 шкафа. В рабочем положении выдвижного элемента 7, разъемные контактные соединения 10 замкнуты, конденсаторы 8 и ограничители перенапряжений (ОПН) 9 присоединены к сборным шинам 3 шкафа. При необходимости отключения конденсаторов 8. выдвижной элемент 7 выкатывается из рабочего положения в контрольное. При этом происходит разрыв главной цепи шкафа (т.е. подвижный контакт 17 сходит с неподвижного контакта 15) и осуществляет автоматически разряд конденсаторов 8 и замыкание их накоротко (заземление) и на землю при помощи скользящих заземляющих контактов 11 и 22. Ограничители перенапряжений (ОПН) 9 служат для ограничения грозовых перенапряжений в главной цепи.
