Спосіб закріплення в грунті опори лінії електропередачі

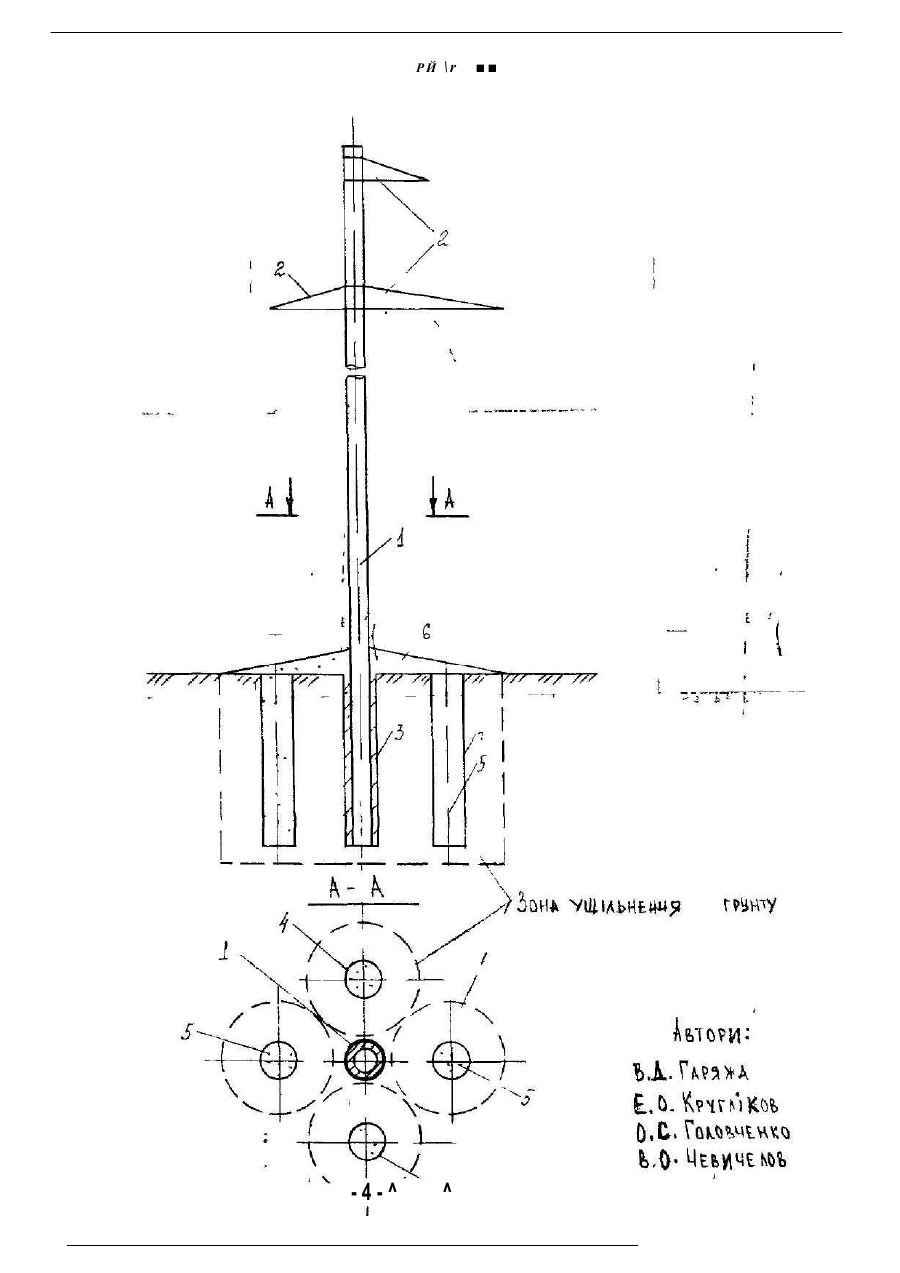

Спосіб закріплення опорі лінії електропередачі МЛЬ3. Е К Н 12/00 №Ж Б02Д 3/02 Винахід відноситься до електроенергетики, а більш конкретно-до будівництва ліній електропередачі високої напруги. Відомий спосіб закріплення опор ліній електропередачі шляхом установки в пчгнті горизонтально розташованих залізобетондах брусків-ригелів / X /. До недоліків такого рішення сліп віднести необхідність установки одного, двох або трьох залізобетонна брусків-ригелів» що призводить до великих витрат залізобетону, складності робіт по установці ригелів, а також закріпленню, а разі випадків» опар в порушенному грунті. Відомій тшкок сросіб закріплення овор лінії електропередачі за допомогою додатково встановлених паль і ригеля» який зв*язує опору з палями і розмішшй а грунті «бо нал його поэерхнгэ. /2/* Недоліками много способу являється велика витрата залізобетону, складність виконання робіт по заггріпленнв м аксона вартість його виконання. В основу винаходу поставлено задачу відмови від використовування залізобетотих конструкцій яля підвищення несучої здатності закріплення» зниження трудомісткості та вартості його виконання шляхом длійсиення навколо стояка опори виіроивовмт свердловин, заповнених ітрпош бугівельнюл мвмріалои /піском» гршіен» пвбнвм і тЛн./. На фіг. І приведений спосіб закріплення опори лінії електропередачі, загальний вид опори та конструкція її закріплення в грунті, фін. Z - вид А-А фіг. І. Стояк опори І з траверзами для підвішування дротів 2 установлюється в пробурений котлован 3, навколо стояка вібровлавлиивш аграггош витрамбовуються свердловини 4t які заповнюється інертним буквальним вютеріалом 5. 2. Кількість свердловин визначається розрахунком в залежності віл фізико-механічних характеристик грунту. Для відведення атмосферної води від вибуреного котловану 3 та витрамбовашсх свердловин 4 виконана ґрунтова відмостка 6. Закріплення опори працюв слідуючим чином : навантаження від вітру на дрочл та їх ваги перепаяться стояком на закріплення, підсилена вдаалвмямж ятмпа вібровпавлюючого агрегату на глибину т менше глибини закріплення стояка опоре, в результаті чого відбувається ущільнення грунту навколо витрамбованнх свердловин і підвищення фізико-механічних характеристик грунту, що дозволяв ВІлюантясь вія використовування залізобетоні»* конструкцій для узіавтуввння закріплення опори, знижу® трудозатрати та вартість виконання. Автори: Від імені зампві В.Д. Гаряжа E.G. Кріугліков U.C. Годованко І, "Конструюєш иЗам.директора "Укренергшю^ й расчет Чвамчелов X линий электропередачи п.ІІ. Алтухов К,П. Кроков, Б*П. Новгородцев* Ленінград, 1979 p.t мы. в-6, 8-7, / б , в Д 9 - 7 . 2. Збірник "Энергеггакжое строительство", 1 3* Екергоатомви.пат, РЙ -4-^ \r ^
