Опора лінії електропередачі

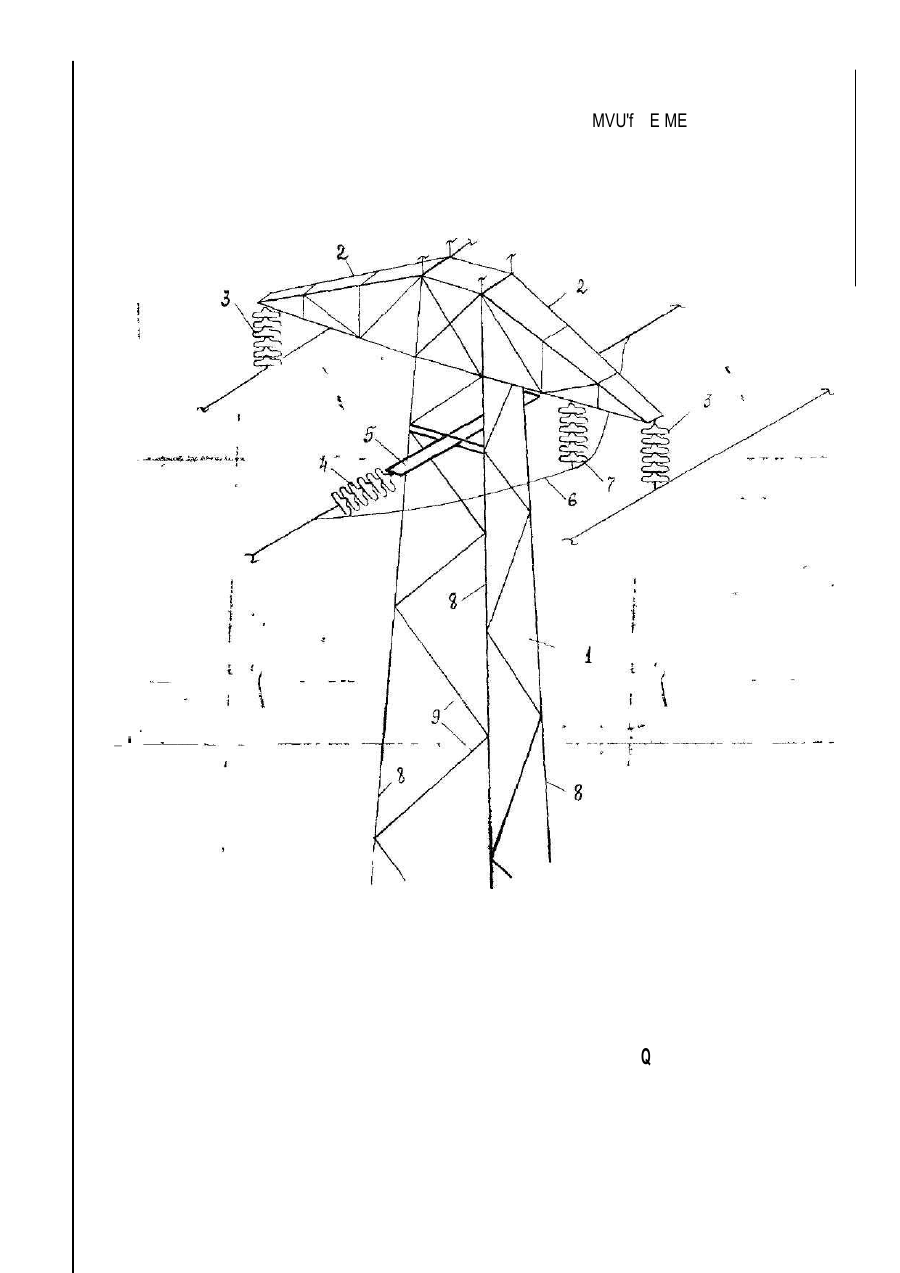

Опора лінії елктропередачі М Щ* £ 04 В 12/00 Прщускаємкй винахід відноситься до електроенергетики, а більш конкретно - до будівництва повітряних діній електропередачі високої напруги. Відома проміжна опора лінії електропередачі, яка включає стояк з траверзами для кріплення дротів на підвісних гірляндах ізоляторів, V розташованих в двох рівнях: нижньому - для кріплення дротів \у двох фаз верхньому - для кріплення однієї фази /І/. До недоліків такого рішення слід віднести необхідність кріплення однієї фази на другому рівні, розмщенному вище нижнього, наприклад, у для ліній напругою ІІО~22О кВ на 4-7 м, що призводить до збільшення висоти опори та діючих на опору і фундаменти навантажень, які в свою чергу збільшують вагу опори та ускладнюють її закріплення в грунті. Найбільш близьким технічним рішенням до запропонованого винаходу являється проміжна опора із змішаним кріпленням дротів, коли дві крайні фази прикріплюються до траверз на підвісних гірляндах ізоляторів, а середня фаза ирикрііілюється з допомогою натяжних гірлянд ізоляторів безпосередньо до стояка опори нижче рівня кріплення крайніх фаз* /2/ Недоліком такого рішення являється те, що при обриві дроту середньої фази навантаження на опору не зменшується, як при обриві дротів крайніх фаз за рахунок повороту підвісних гірлянд ізоляторів. Навантаження на опору при обриві дротів крайніх фаз складає 0,25-0,5 від навантаження при обриві дроту середньої фази, закріпленої безпосередньо до стояка опори з допомогою натяжних гірлянд, що в кінцевому рахунку призводить до збільшення ваги опори та ускладнення її закріплення в грунті. В основу винаходу поставлена задача зменшення діючого на опору навантаження від обриву дроту середньої фази шляхом прикріплення на тяжних гірлянд до балки, яка при обриві дроту може переміщуватись вздовж лінії на величину близьку до довжини підвісної гірлянди внас лідок чого навантаження від обриву середньої фази не перевищує наван таження від обриву крайніх фаз» що забезпечує зменшення ваги опори та спрощує закріплення її в грунті, підвищує експлуатаційну надій; нхсть лінії електропередачі. ! На фіг.І приведений загальний вид проміжної, наприклад, металевої одноланцюгової опори; на фіг,2 - вузол кріплення середньої фази в нормальному режимі роботи лінії, коди дроти не обірвані /вид з боку/; на фіг.З - розріз 1-І фіг.2; на фіг.4 - вид по А фіг.2, на фіг.5 -вузол кріплення середньої фази в аварійному режимі, - після обриву дроту / BUS З боку/* Опора включає стояк І, до якого прикріплені траверзи 2 з закріпленнями на них на підвісних гірляндах ізоляторів 3 дротами крайніх фаз, середня фаза з допомого» натяжних гірлянд 4 з'єднується з балкою 5, яка прикріплена до стояка І, при цьому відвід шлейфу сердньої фази 6 виконується з допомогою однієї або двох підвісних гірлянд 7 /фігЛД Стояк має пояса 8, розкіси 9 /умовно показані штрих-цункти-ром/, нижні розпірки 10 та верхні - II, несучу конструкцію для кріплення середньої фази 12 з деталями ІЗ для приєднання натяжних гірлянд, калібровані болти-стопори 14 для скріплення балки 12 з нижніми розпірками 10, обмежувачі ІЗ і деталі 16, які спрямовують рух вздовж лінії балки/2 кріплення дротів середньої фази /фіг.2,3,4 і 5/. Баяка для кріплення дротів середньої фази може бути і іншого конструктивного виконання /конструкція із швелера, тавра, двотавра, просторової ферми/. Конструкція працює слідуючим чином: навантаження від обриву дротів крайніх фаз, зменшені за рахунок повороту підвісних гірлянд ізоляторів З, траверзами 2 та стояком І, з поясом 8 і розкісани 9, передаються на фундаменти. При обриві дротів середньої фази здійснюється зріз каліброваних болтів-стопорів 14» балка 5, яка включав несучу конструкцію 12 і деталі ІЗ для приєднання натяжних гірлянд 4, переміщується вздовж лінії на величину близьку до довжини підвісної гірлянди ізоляторів 3, внаслідок чого зменшується величина навантаження від обриву дцмчу, при цьому переміщення несучої конструкції 12 обмежується деталями 15, фіксуються розпірками 10 і II, а також направляючими деталями 16. Як і в випадку обриву дротів крайніх фаз поясами 8 і розкісами 9 стояка І навантаження передаються на фундаменти опори. Навантаження на опору від обриву дроту середньої фази при запро понованному конструктивному рішенні не перевищують навантаження від обриву дротів крайніх фаз і складає 0,25-0,5 від навантаження, коли кріплення натяжних гірлянд здійснено безпосередньо до стояка опори , що дозволяє зменшити ваі опори, спростити її закріплення в грунті 7 , підвищити експлуатаційну надійність *Цніі. | Джерело інформації* 1. "Підвищення ефективності елехтромережного будівництва** А.А.Зевін та ін, Шд редакцією І.Н.Тмходєєва,- Д.Енергоатомвидав, Ленінград. Відділення, 1991 p. crop.27, мал.22а,В # 2. Авторське свідоцтво CPGP * 204407 Кл.2ІС, 8/01 МШ Н 02 MVU'f E ME _і _ _______ , Q OttOPfv MHV\" 1 1 II 1.1 I 'I L_ J __ ІЧ ' ( /3 * 1 і Фиг.5 £.0 Q.C t ш-\ --
