Біодеградабельна полімерна композиція

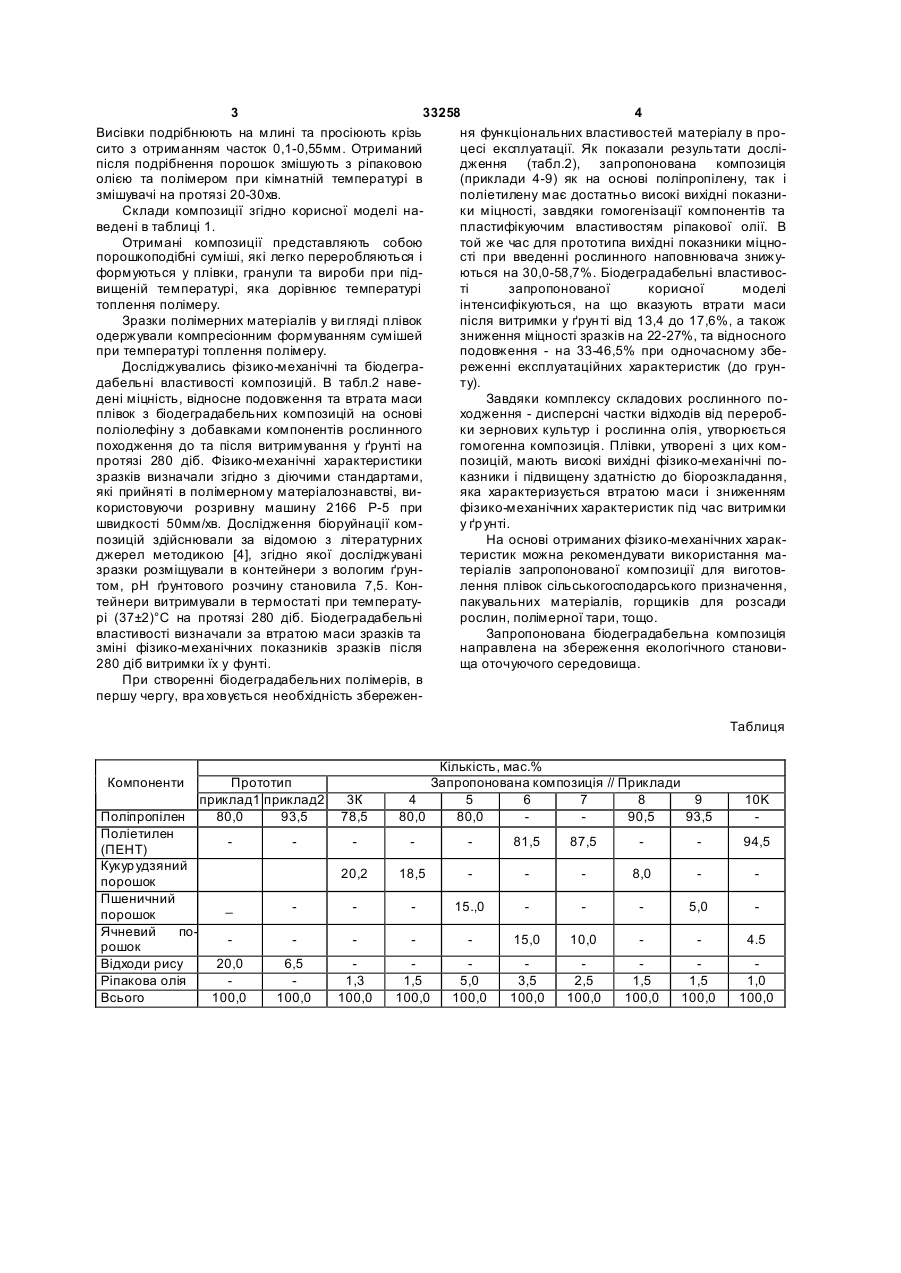

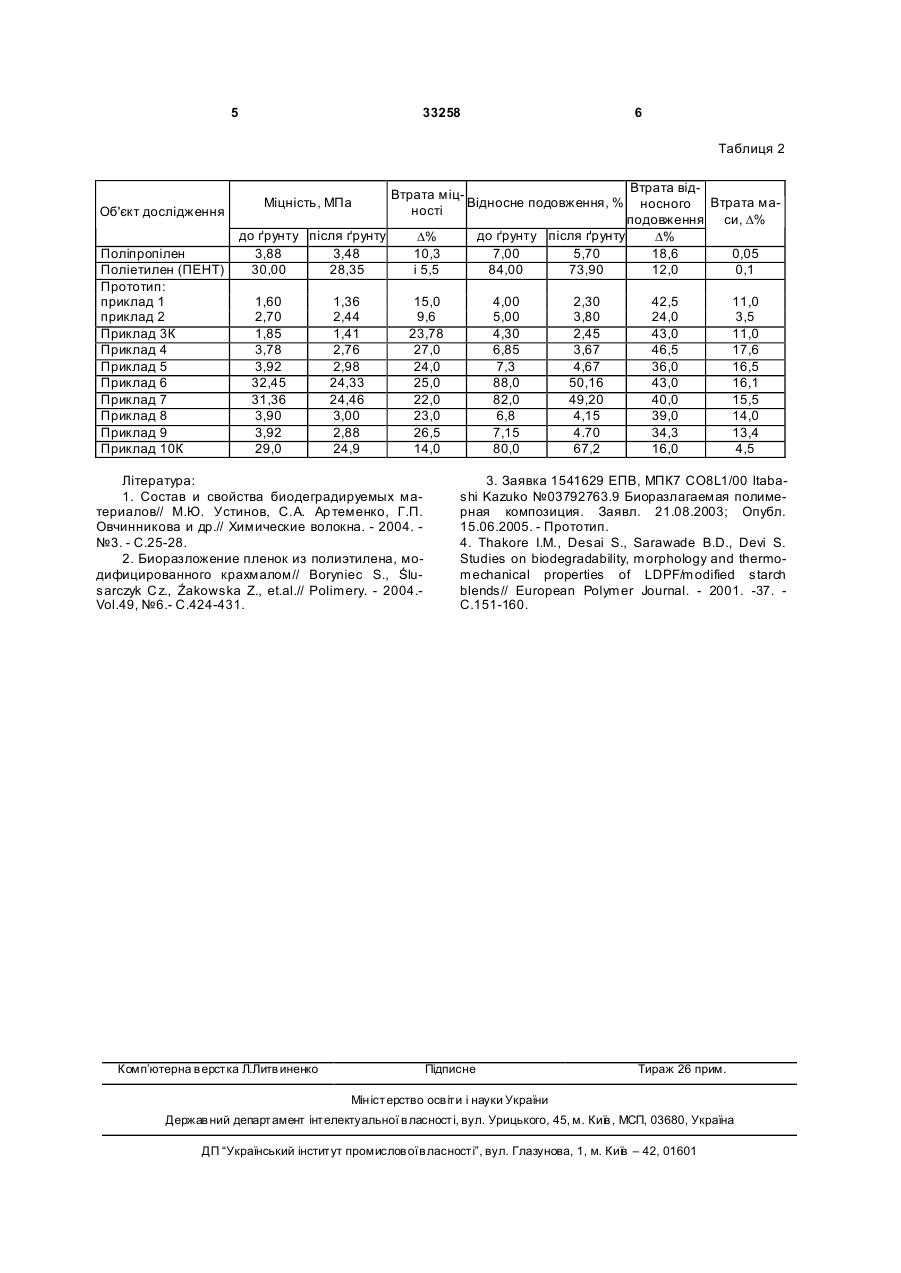

1. Біодеградабельна полімерна композиція на основі поліолефіну та біодеструктуючого наповнювача відходів рослинного походження, яка відрізняється тим, що вона додатково містить як 3 33258 4 Висівки подрібнюють на млині та просіюють крізь ня функціональних властивостей матеріалу в просито з отриманням часток 0,1-0,55мм. Отриманий цесі експлуатації. Як показали результати досліпісля подрібнення порошок змішують з ріпаковою дження (табл.2), запропонована композиція олією та полімером при кімнатній температурі в (приклади 4-9) як на основі поліпропілену, так і змішувачі на протязі 20-30хв. поліетилену має достатньо високі вихідні показниСклади композиції згідно корисної моделі наки міцності, завдяки гомогенізації компонентів та ведені в таблиці 1. пластифікуючим властивостям ріпакової олії. В Отримані композиції представляють собою той же час для прототипа вихідні показники міцнопорошкоподібні суміші, які легко переробляються і сті при введенні рослинного наповнювача знижуформуються у плівки, гранули та вироби при підються на 30,0-58,7%. Біодеградабельні властивосвищеній температурі, яка дорівнює температурі ті запропонованої корисної моделі топлення полімеру. інтенсифікуються, на що вказують втрати маси Зразки полімерних матеріалів у ви гляді плівок після витримки у ґрун ті від 13,4 до 17,6%, а також одержували компресіонним формуванням сумішей зниження міцності зразків на 22-27%, та відносного при температурі топлення полімеру. подовження - на 33-46,5% при одночасному збеДосліджувались фізико-механічні та біодеграреженні експлуатаційних характеристик (до грундабельні властивості композицій. В табл.2 навету). дені міцність, відносне подовження та втрата маси Завдяки комплексу складових рослинного поплівок з біодеградабельних композицій на основі ходження - дисперсні частки відходів від переробполіолефіну з добавками компонентів рослинного ки зернових культур і рослинна олія, утворюється походження до та після витримування у ґрунті на гомогенна композиція. Плівки, утворені з цих компротязі 280 діб. Фізико-механічні характеристики позицій, мають високі вихідні фізико-механічні позразків визначали згідно з діючими стандартами, казники і підвищену здатністю до біорозкладання, які прийняті в полімерному матеріалознавстві, вияка характеризується втратою маси і зниженням користовуючи розривну машину 2166 Р-5 при фізико-механічних характеристик під час витримки швидкості 50мм/хв. Дослідження біоруйнації кому ґр унті. позицій здійснювали за відомою з літературних На основі отриманих фізико-механічних харакджерел методикою [4], згідно якої досліджувані теристик можна рекомендувати використання мазразки розміщували в контейнери з вологим ґрунтеріалів запропонованої композиції для виготовтом, рН ґрунтового розчину становила 7,5. Конлення плівок сільськогосподарського призначення, тейнери витримували в термостаті при температупакувальних матеріалів, горщиків для розсади рі (37±2)°С на протязі 280 діб. Біодеградабельні рослин, полімерної тари, тощо. властивості визначали за втратою маси зразків та Запропонована біодеградабельна композиція зміні фізико-механічних показників зразків після направлена на збереження екологічного станови280 діб витримки їх у фунті. ща оточуючого середовища. При створенні біодеградабельних полімерів, в першу чергу, вра ховується необхідність збереженТаблиця Компоненти Поліпропілен Поліетилен (ПЕНТ) Кукур удзяний порошок Пшеничний порошок Ячневий порошок Відходи рису Ріпакова олія Всього Прототип приклад1 приклад2 80,0 93,5 3К 78,5 Кількість, мас.% Запропонована композиція // Приклади 4 5 6 7 8 9 80,0 80,0 90,5 93,5 10K 81,5 87,5 94,5 20,2 18,5 8,0 _ 15.,0 5,0 15,0 10,0 4.5 20,0 100,0 6,5 100,0 1,3 100,0 1,5 100,0 5,0 100,0 3,5 100,0 2,5 100,0 1,5 100,0 1,5 100,0 1,0 100,0 5 33258 6 Таблиця 2 Об'єкт дослідження Поліпропілен Поліетилен (ПЕНТ) Прототип: приклад 1 приклад 2 Приклад 3К Приклад 4 Приклад 5 Приклад 6 Приклад 7 Приклад 8 Приклад 9 Приклад 10К Втрата відВтрата міцВідносне подовження, % носного Втрата маності подовження си, D% до ґрунту після ґрунту до ґрунту після ґрунту D% D% 3,88 3,48 10,3 7,00 5,70 18,6 0,05 30,00 28,35 і 5,5 84,00 73,90 12,0 0,1 Міцність, МПа 1,60 2,70 1,85 3,78 3,92 32,45 31,36 3,90 3,92 29,0 1,36 2,44 1,41 2,76 2,98 24,33 24,46 3,00 2,88 24,9 15,0 9,6 23,78 27,0 24,0 25,0 22,0 23,0 26,5 14,0 Література: 1. Состав и свойства биодеградируемых материалов// М.Ю. Устинов, С.А. Ар теменко, Г.П. Овчинникова и др.// Химические волокна. - 2004. №3. - С.25-28. 2. Биоразложение пленок из полиэтилена, модифицированного крахмалом// Boryniec S., Ślusarczyk C z., Źakowska Z., et.al.// Polimery. - 2004.Vol.49, №6.- C.424-431. Комп’ютерна в ерстка Л.Литв иненко 4,00 5,00 4,30 6,85 7,3 88,0 82,0 6,8 7,15 80,0 2,30 3,80 2,45 3,67 4,67 50,16 49,20 4,15 4.70 67,2 42,5 24,0 43,0 46,5 36,0 43,0 40,0 39,0 34,3 16,0 11,0 3,5 11,0 17,6 16,5 16,1 15,5 14,0 13,4 4,5 3. Заявка 1541629 ЕПВ, МПК7 CO8L1/00 Itabashi Kazuko №03792763.9 Биоразлагаемая полимерная композиция. Заявл. 21.08.2003; Опубл. 15.06.2005. - Прототип. 4. Thakore I.М., Desai S., Sarawade B.D., Devi S. Studies on biodegradability, morphology and thermomechanical properties of LDPF/modified starch blends// European Polymer Journal. - 2001. -37. C.151-160. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
