Насадка для пилососа

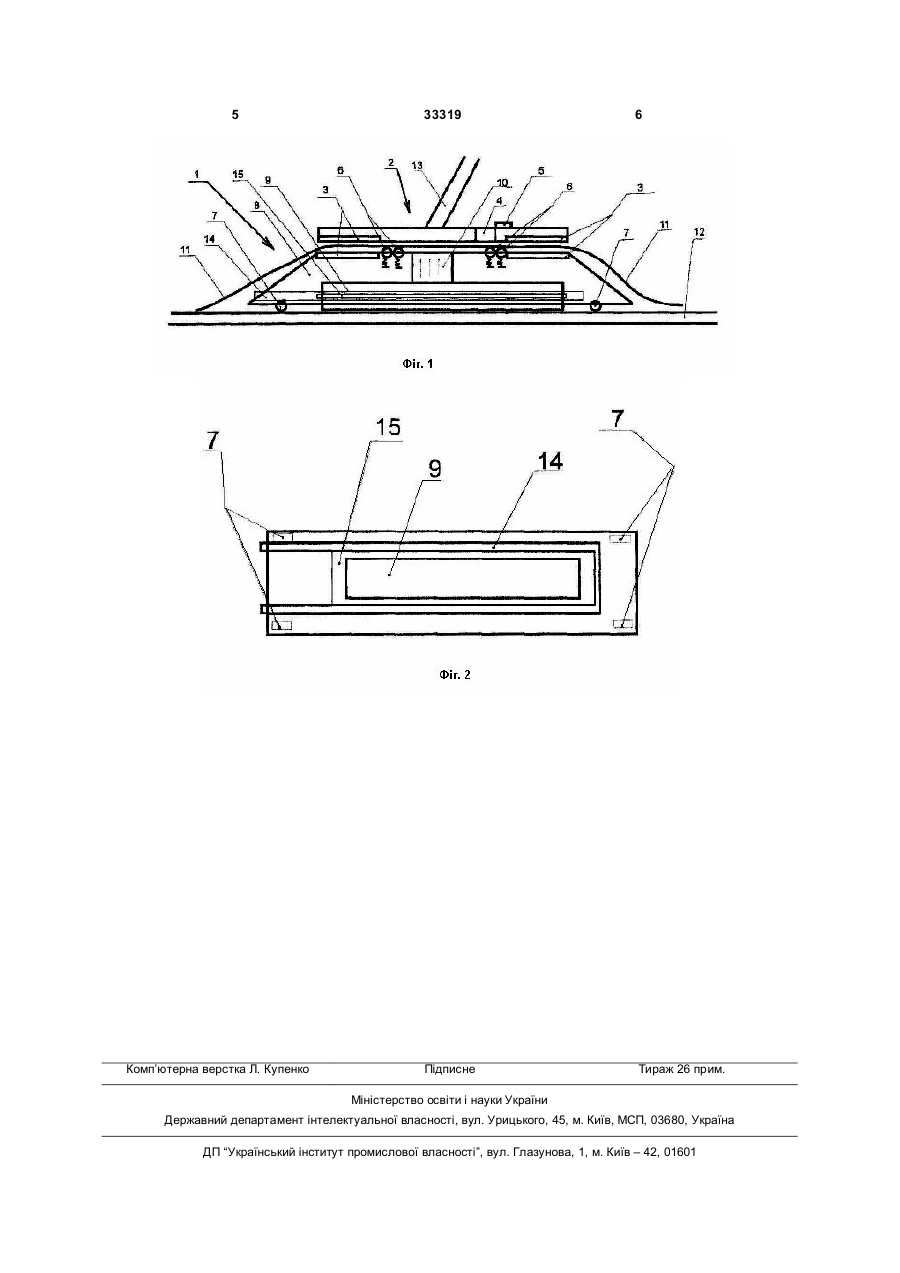

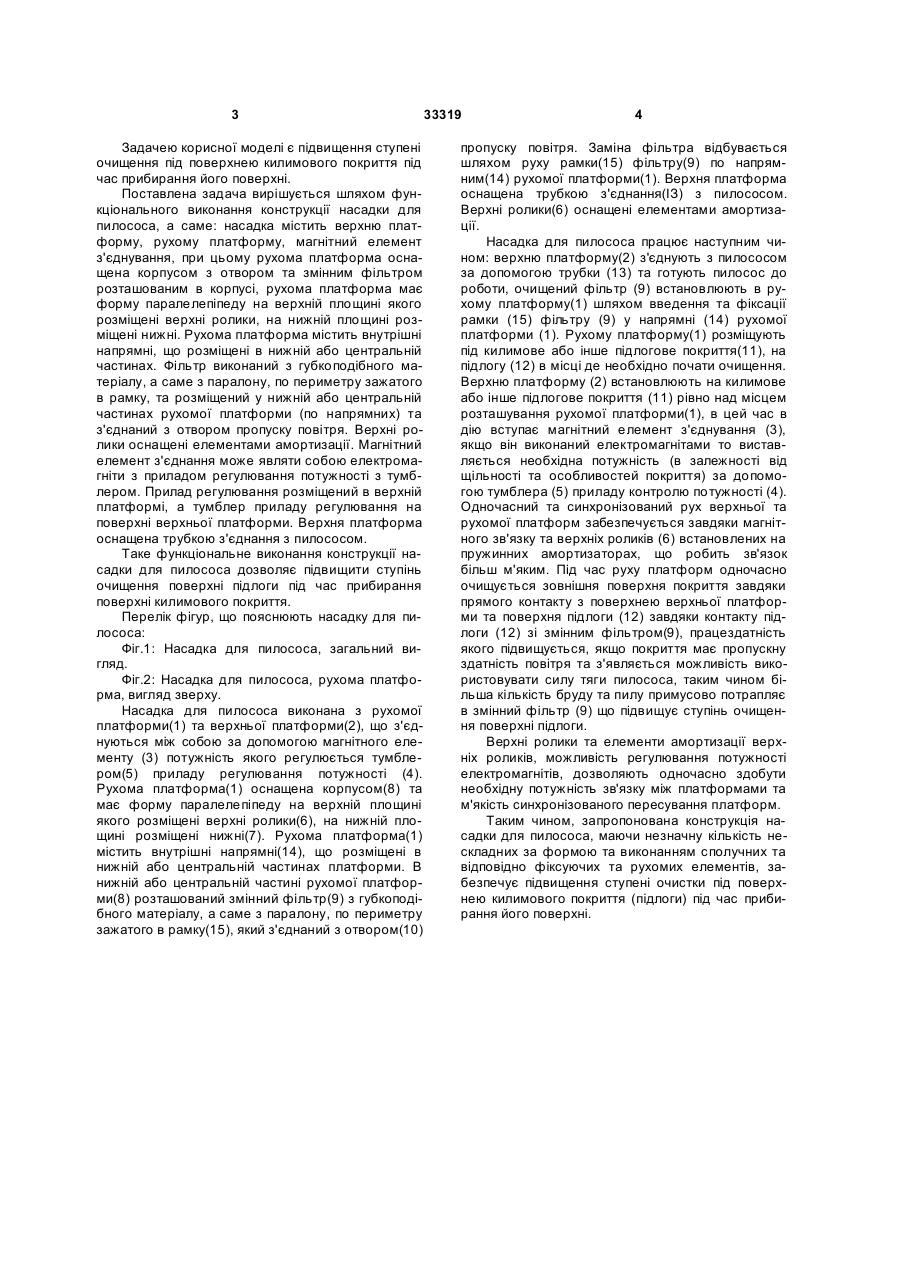

1. Насадка для пилососа, що містить верхню платформу, рухому платформу, яка обладнана верхніми та нижніми роликами, та магнітний елемент з'єднування, яка відрізняється тим, що рухома платформа додатково оснащена корпусом з отвором та змінним фільтром, розташованим в корпусі. 2. Насадка за п. 1, яка відрізняється тим, що рухома платформа має форму паралелепіпеда, на верхній площині якого розміщені верхні ролики, на нижній площині розміщені нижні ролики. 3. Насадка за п. 1, яка відрізняється тим, що рухома платформа містить внутрішні напрямні, що розміщені в нижній частині платформи, на рівні нижніх роликів. 4. Насадка за п. 1, яка відрізняється тим, що рухома платформа додатково містить внутрішні напрямні, що розміщені в центральній частині платформи, між верхніми та нижніми роликами. U 2 (19) 1 3 Задачею корисної моделі є підвищення ступені очищення під поверхнею килимового покриття під час прибирання його поверхні. Поставлена задача вирішується шляхом функціонального виконання конструкції насадки для пилососа, а саме: насадка містить верхню платформу, рухому платформу, магнітний елемент з'єднування, при цьому рухома платформа оснащена корпусом з отвором та змінним фільтром розташованим в корпусі, рухома платформа має форму паралелепіпеду на верхній площині якого розміщені верхні ролики, на нижній площині розміщені нижні. Рухома платформа містить внутрішні напрямні, що розміщені в нижній або центральній частинах. Фільтр виконаний з губкоподібного матеріалу, а саме з паралону, по периметру зажатого в рамку, та розміщений у нижній або центральній частинах рухомої платформи (по напрямних) та з'єднаний з отвором пропуску повітря. Верхні ролики оснащені елементами амортизації. Магнітний елемент з'єднання може являти собою електромагніти з приладом регулювання потужності з тумблером. Прилад регулювання розміщений в верхній платформі, а тумблер приладу регулювання на поверхні верхньої платформи. Верхня платформа оснащена трубкою з'єднання з пилососом. Таке функціональне виконання конструкції насадки для пилососа дозволяє підвищити ступінь очищення поверхні підлоги під час прибирання поверхні килимового покриття. Перелік фігур, що пояснюють насадку для пилососа: Фіг.1: Насадка для пилососа, загальний вигляд. Фіг.2: Насадка для пилососа, рухома платформа, вигляд зверху. Насадка для пилососа виконана з рухомої платформи(1) та верхньої платформи(2), що з'єднуються між собою за допомогою магнітного елементу (3) потужність якого регулюється тумблером(5) приладу регулювання потужності (4). Рухома платформа(1) оснащена корпусом(8) та має форму паралелепіпеду на верхній площині якого розміщені верхні ролики(6), на нижній площині розміщені нижні(7). Рухома платформа(1) містить внутрішні напрямні(14), що розміщені в нижній або центральній частинах платформи. В нижній або центральній частині рухомої платформи(8) розташований змінний фільтр(9) з губкоподібного матеріалу, а саме з паралону, по периметру зажатого в рамку(15), який з'єднаний з отвором(10) 33319 4 пропуску повітря. Заміна фільтра відбувається шляхом руху рамки(15) фільтру(9) по напрямним(14) рухомої платформи(1). Верхня платформа оснащена трубкою з'єднання(ІЗ) з пилососом. Верхні ролики(6) оснащені елементами амортизації. Насадка для пилососа працює наступним чином: верхню платформу(2) з'єднують з пилососом за допомогою трубки (13) та готують пилосос до роботи, очищений фільтр (9) встановлюють в рухому платформу(1) шляхом введення та фіксації рамки (15) фільтру (9) у напрямні (14) рухомої платформи (1). Рухому платформу(1) розміщують під килимове або інше підлогове покриття(11), на підлогу (12) в місці де необхідно почати очищення. Верхню платформу (2) встановлюють на килимове або інше підлогове покриття (11) рівно над місцем розташування рухомої платформи(1), в цей час в дію вступає магнітний елемент з'єднування (3), якщо він виконаний електромагнітами то виставляється необхідна потужність (в залежності від щільності та особливостей покриття) за допомогою тумблера (5) приладу контролю потужності (4). Одночасний та синхронізований рух верхньої та рухомої платформ забезпечується завдяки магнітного зв'язку та верхніх роликів (6) встановлених на пружинних амортизаторах, що робить зв'язок більш м'яким. Під час руху платформ одночасно очищується зовнішня поверхня покриття завдяки прямого контакту з поверхнею верхньої платформи та поверхня підлоги (12) завдяки контакту підлоги (12) зі змінним фільтром(9), працездатність якого підвищується, якщо покриття має пропускну здатність повітря та з'являється можливість використовувати силу тяги пилососа, таким чином більша кількість бруду та пилу примусово потрапляє в змінний фільтр (9) що підвищує ступінь очищення поверхні підлоги. Верхні ролики та елементи амортизації верхніх роликів, можливість регулювання потужності електромагнітів, дозволяють одночасно здобути необхідну потужність зв'язку між платформами та м'якість синхронізованого пересування платформ. Таким чином, запропонована конструкція насадки для пилососа, маючи незначну кількість нескладних за формою та виконанням сполучних та відповідно фіксуючих та рухомих елементів, забезпечує підвищення ступені очистки під поверхнею килимового покриття (підлоги) під час прибирання його поверхні. 5 Комп’ютерна верстка Л. Купенко 33319 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
