Екранований монітор персонального комп’ютера

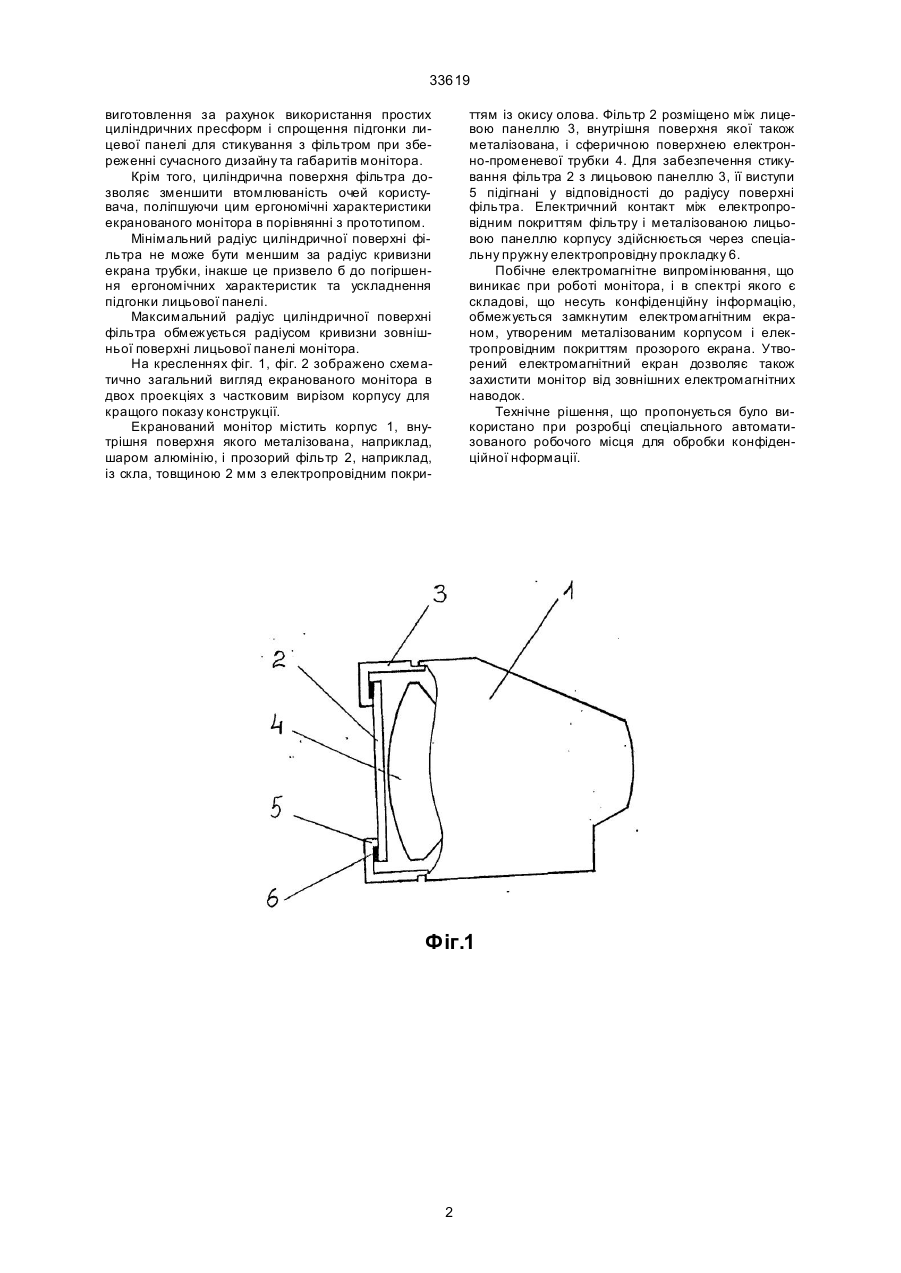

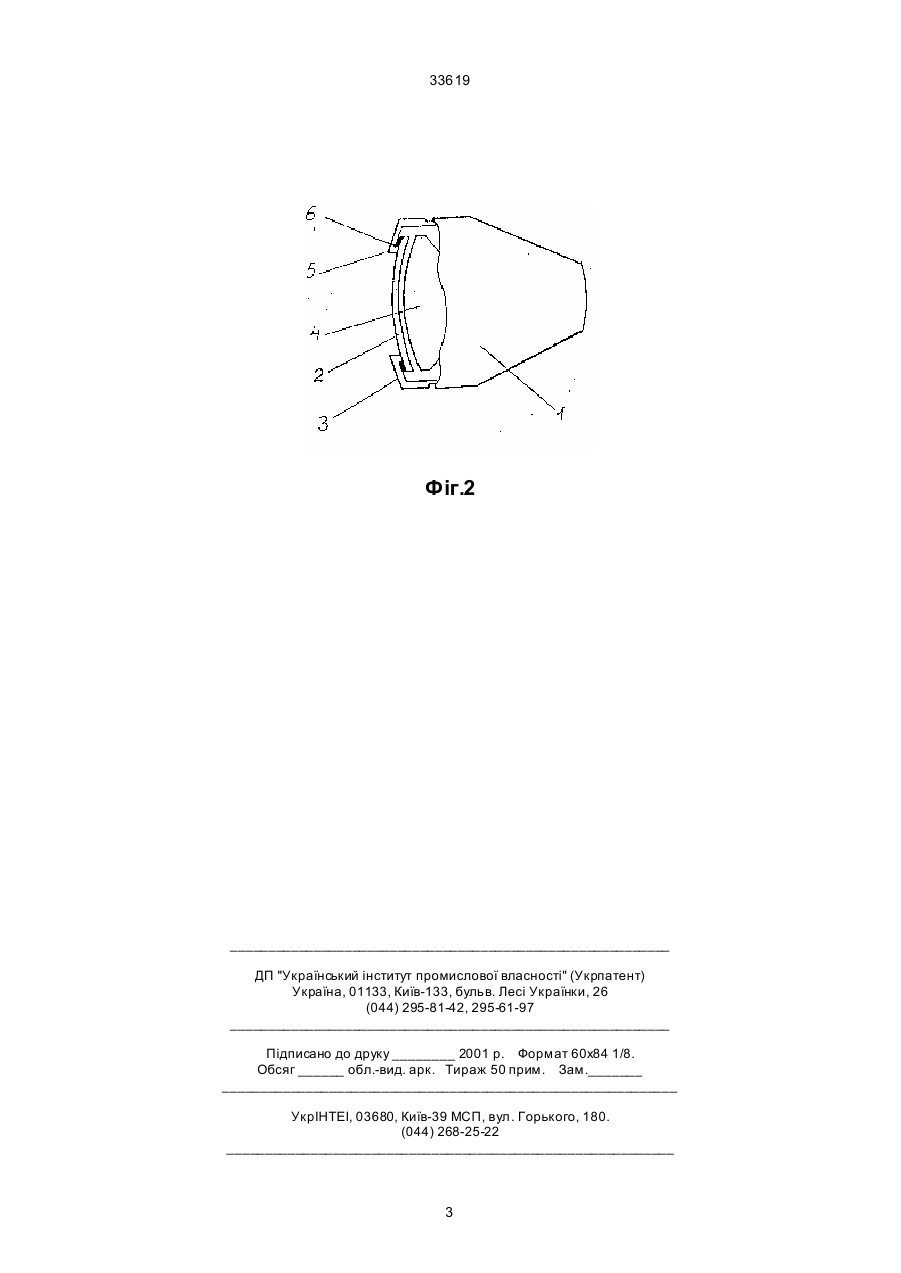

Екранований монітор персонального комп'ютера, що містить металізований корпус і прозорий фільтр з електропровідним покриттям, розміщений між лицевою панеллю корпусу і електронно-променевою трубкою, який відрізняється тим, що фільтр має циліндричну поверхню з вертикальною твірною і направляючою у вигляді дуги кола з радіусом, що дорівнює або перевищує радіус кривизни екрана трубки. (19) (21) 99031463 (22) 17.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. No 1, 2001 р. (72) Левченко Георгій Тимофійович, Ільченко Михайло Юхимович, Сагайдак Василь Андрійович (73) Науково-виробниче підприємство “Плазмотехніка” 33619 виготовлення за рахунок використання простих циліндричних пресформ і спрощення підгонки лицевої панелі для стикування з фільтром при збереженні сучасного дизайну та габаритів монітора. Крім того, циліндрична поверхня фільтра дозволяє зменшити втомлюваність очей користувача, поліпшуючи цим ергономічні характеристики екранованого монітора в порівнянні з прототипом. Мінімальний радіус циліндричної поверхні фільтра не може бути меншим за радіус кривизни екрана трубки, інакше це призвело б до погіршення ергономічних характеристик та ускладнення підгонки лицьової панелі. Максимальний радіус циліндричної поверхні фільтра обмежується радіусом кривизни зовнішньої поверхні лицьової панелі монітора. На кресленнях фіг. 1, фіг. 2 зображено схематично загальний вигляд екранованого монітора в двох проекціях з частковим вирізом корпусу для кращого показу конструкції. Екранований монітор містить корпус 1, внутрішня поверхня якого металізована, наприклад, шаром алюмінію, і прозорий фільтр 2, наприклад, із скла, товщиною 2 мм з електропровідним покри ттям із окису олова. Фільтр 2 розміщено між лицевою панеллю 3, внутрішня поверхня якої також металізована, і сферичною поверхнею електронно-променевої трубки 4. Для забезпечення стикування фільтра 2 з лицьовою панеллю 3, її виступи 5 підігнані у відповідності до радіусу поверхні фільтра. Електричний контакт між електропровідним покриттям фільтру і металізованою лицьовою панеллю корпусу здійснюється через спеціальну пружну електропровідну прокладку 6. Побічне електромагнітне випромінювання, що виникає при роботі монітора, і в спектрі якого є складові, що несуть конфіденційну інформацію, обмежується замкнутим електромагнітним екраном, утвореним металізованим корпусом і електропровідним покриттям прозорого екрана. Утворений електромагнітний екран дозволяє також захистити монітор від зовнішних електромагнітних наводок. Технічне рішення, що пропонується було використано при розробці спеціального автоматизованого робочого місця для обробки конфіденційної нформації. Фіг.1 2 33619 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
