Спосіб осадження зливка увігнутими плитами з отворами

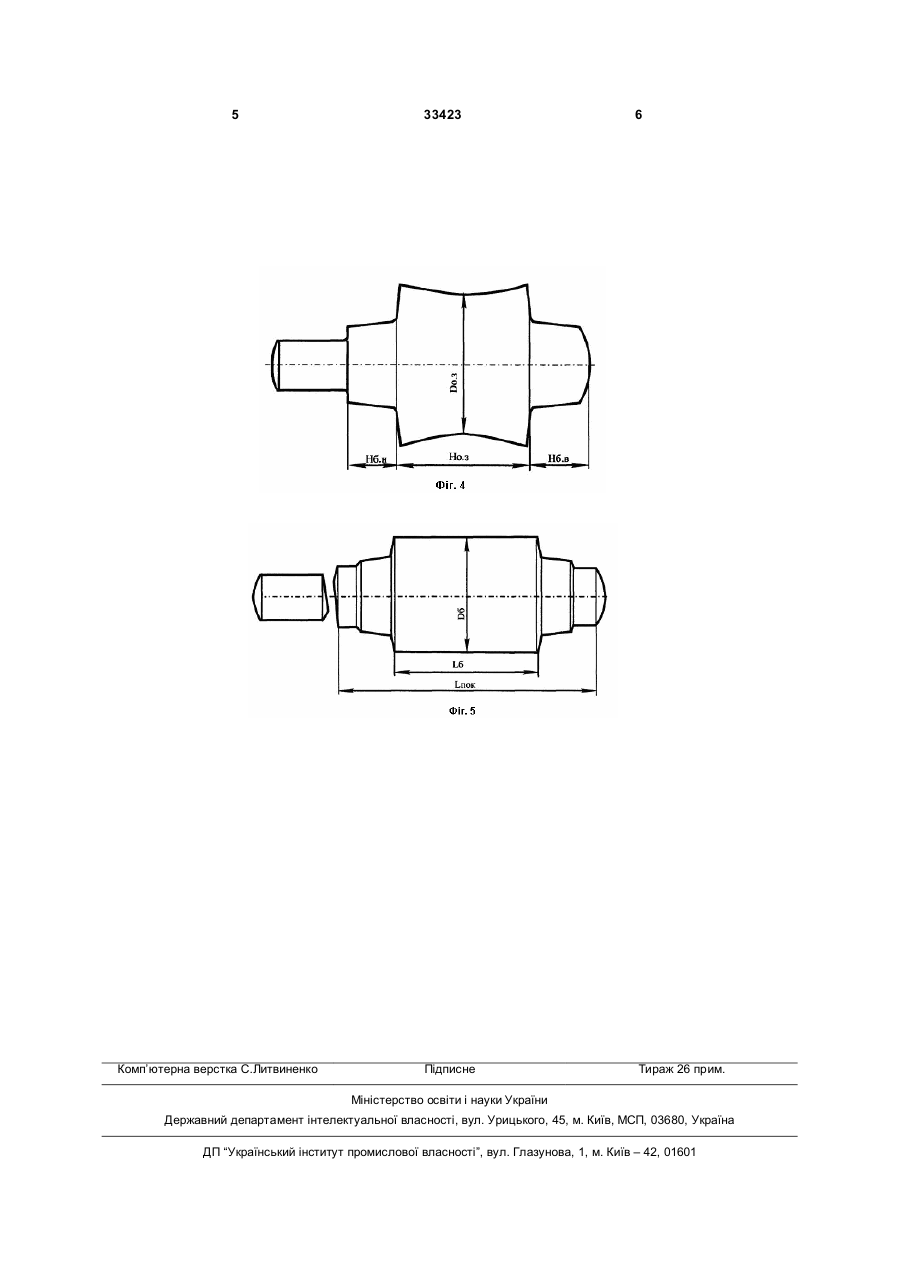

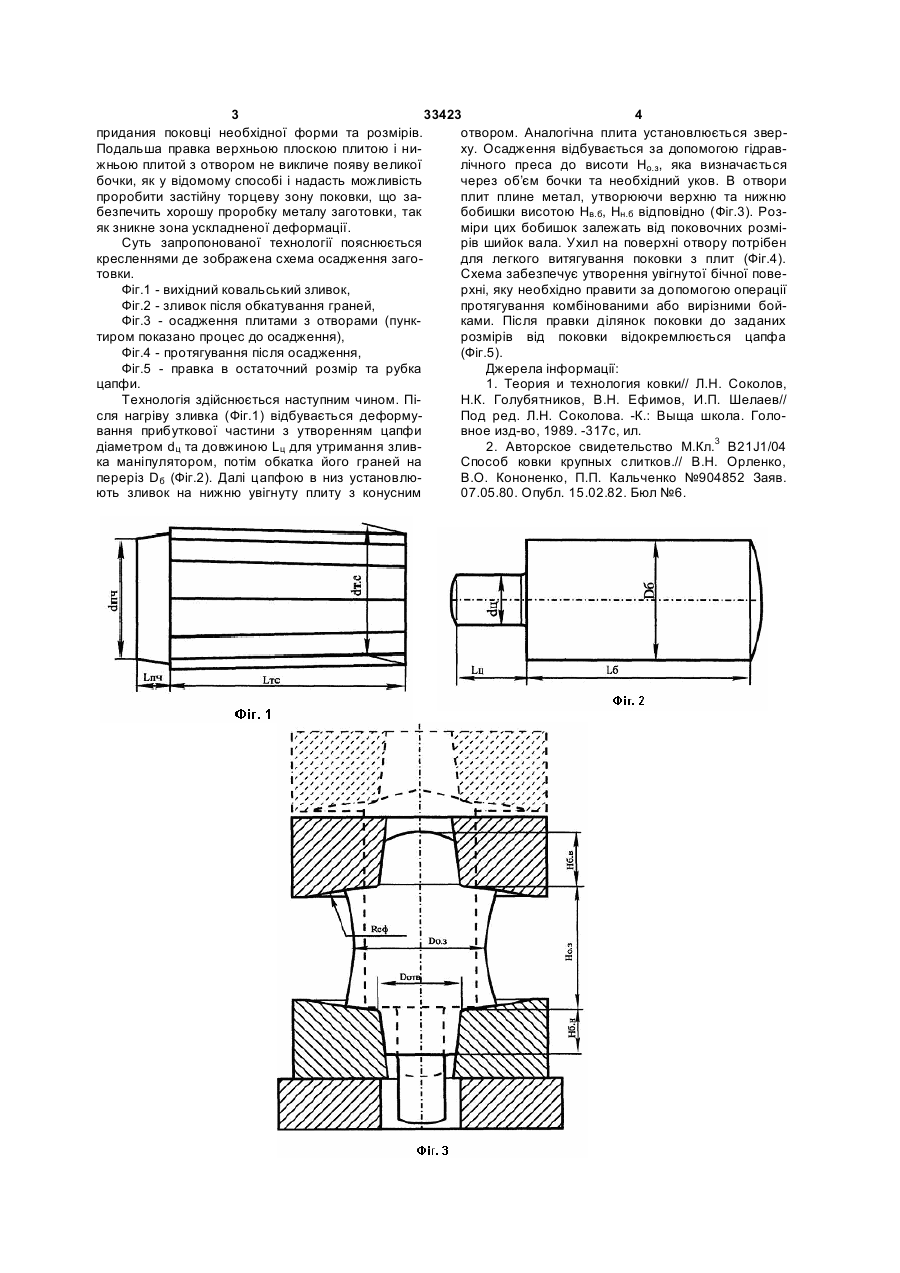

Спосіб осадження зливка увігнутими плитами з отворами, в нижній з яких встановлюють зливок 3 33423 4 отвором. Аналогічна плита установлюється зверпридания поковці необхідної форми та розмірів. ху. Осадження відбувається за допомогою гідравПодальша правка верхньою плоскою плитою і нилічного преса до висоти Но.з, яка визначається жньою плитой з отвором не викличе появу великої через об’єм бочки та необхідний уков. В отвори бочки, як у відомому способі і надасть можливість плит плине метал, утворюючи верхню та нижню проробити застійну торцеву зону поковки, що забобишки висотою Hв.б, Hн.б відповідно (Фіг.3). Розбезпечить хорошу проробку металу заготовки, так міри цих бобишок залежать від поковочних розміяк зникне зона ускладненої деформації. рів шийок вала. Ухил на поверхні отвору потрібен Суть запропонованої технології пояснюється для легкого витягування поковки з плит (Фіг.4). кресленнями де зображена схема осадження загоСхема забезпечує утворення увігнутої бічної поветовки. рхні, яку необхідно правити за допомогою операції Фіг.1 - вихідний ковальський зливок, протягування комбінованими або вирізними бойФіг.2 - зливок після обкатування граней, ками. Після правки ділянок поковки до заданих Фіг.3 - осадження плитами з отворами (пункрозмірів від поковки відокремлюється цапфа тиром показано процес до осадження), (Фіг.5). Фіг.4 - протягування після осадження, Джерела інформації: Фіг.5 - правка в остаточний розмір та рубка 1. Теория и технология ковки// Л.Н. Соколов, цапфи. Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев// Технологія здійснюється наступним чином. ПіПод ред. Л.Н. Соколова. -К.: Выща школа. Голосля нагріву зливка (Фіг.1) відбувається деформувное изд-во, 1989. -317с, ил. вання прибуткової частини з утворенням цапфи 2. Авторское свидетельство М.Кл.3 В21J1/04 діаметром dц та довжиною Lц для утримання зливСпособ ковки крупных слитков.// В.Н. Орленко, ка маніпулятором, потім обкатка його граней на В.О. Кононенко, П.П. Кальченко №904852 Заяв. переріз Dб (Фіг.2). Далі цапфою в низ установлю07.05.80. Опубл. 15.02.82. Бюл №6. ють зливок на нижню увігнуту плиту з конусним 5 Комп’ютерна верстка C.Литвиненко 33423 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
