Кріодеструктор біологічної тканини

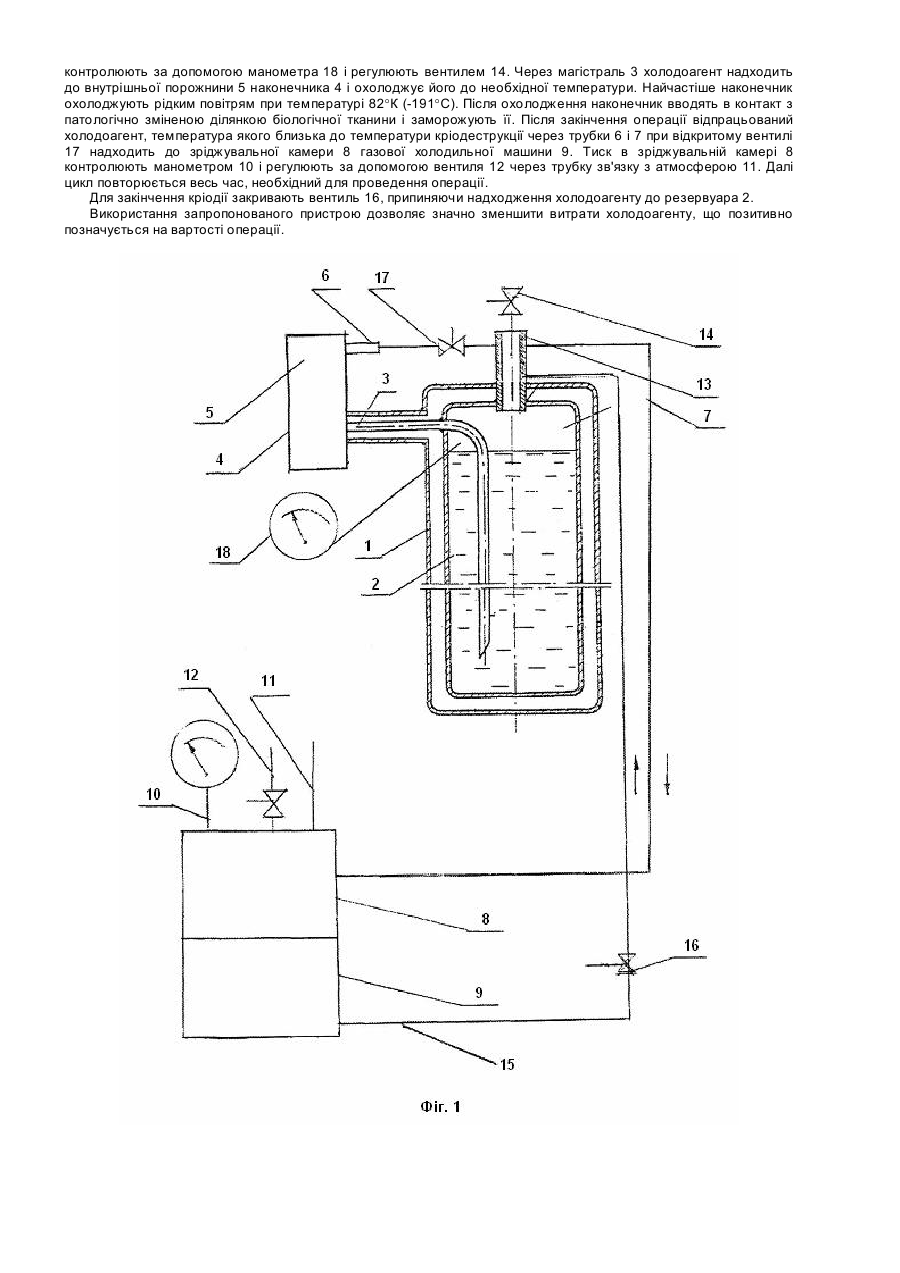

Запропонований кріодеструктор біологічної тканини відноситься до кріогенної медицини і може бути використаний у кріохірургічних системах для локального охолодження біологічних тканин. Відомий пристрій для локального охолодження біологічної тканини який може бути використаний також і для кріодеструкції [пат. України №66266, кл. А61В 18/02, 2003], який містить циліндричний корпус, канали для підведення і відведення холодоагенту, розміщені в корпусі, і робочу частину, яка охолоджується рідким холодоагентом, що надходить через канал підведення холодоагенту. Далі по каналу відведення відпрацьований холодоагент виходить до атмосфери. Як і запропонована корисна модель, відомий аналог містить канал підведення холодоагенту, з'єднаний з джерелом холодоагенту, наконечник і канал відведення холодоагенту, з'єднаний з атмосферою. Причиною, що перешкоджає отриманню технічного результату, є значні втрати холоду рідкого холодоагенту, зумовлені низькою температурою холодоагенту, що надходить до атмосфери. Відомий пристрій для охолодження біологічної тканини, який може бути використаний як кріодеструктор [а.с. СРСР 1694123, кл. А61В 17/36, 1990]. Відомий пристрій містить теплоізольований резервуар для холодоагенту з розміщеною в його порожнині магістраллю, на виході якої встановлена розпорошувальна насадка з випарною камерою, яка складається з двох порожнин - теплоізольованої і нетеплоізольованої. Рідкий чи газифікований холодоагент надходять в наконечник для кріодеструкції і далі - після дії на біологічну тканину - до атмосфери. Як і запропонована корисна модель, відомий аналог містить теплоізольований резервуар з розміщеною в його порожнині магістраллю, з'єднаний з наконечником, порожнина якого сполучена з атмосферою. Причиною, що перешкоджає отриманню технічного результату, є неповне використання холоду холодоагенту при заморожуванні біологічної тканини, пов'язане з виходом до атмосфери холодоагенту з температурою, що майже дорівнює температурі заморожування. Прототипом вибраний кріохірургічний інструмент [ас. СРСР 1266534, кл. А61В 17/36, 1984], який призначений для виконання кріодеструкції. Прототип містить теплоізольований резервуар з горловиною для заливки холодоагенту, наконечник, магістраль для подачі холодоагенту до наконечника і трубку для відводу відпрацьованого холодоагенту з порожнини наконечника. При кріодеструкції біологічної тканини можуть мати місце досить значні витрати холодоагенту, що потребує значних габаритів резервуара, і недоцільно з точки зору зручності експлуатації. В умовах стаціонару доцільним може бути підключення резервуару до джерела холодоагенту (кріогенератора), здатного безперервно виробляти холодоагент. Причиною, що перешкоджає отриманню технічного результату, є значні витрати холодоагенту, що в свою чергу призводить до значної вартості операції. Це зумовлено тим, що витрати енергії холодоагенту на охолодження наконечника порівняно незначні, а значна частина енергії холодоагенту надходить до атмосфери. При цьому температура пари холодоагенту, що надходить до атмосфери, не на багато нижча, ніж температура потрібна для охолодження біологічної тканини. Витрати холоду можуть бути різними, вони залежать від маси і тепломісткості наконечника, а також від різниці температур на вході пристрою та в навколишньому середовищі. У всіх варіантах параметрів ця різниця наближується до 200 градусів, що є причиною значних непродуктивних витрат холодоагенту. Задачею, на вирішення якої спрямована запропонована корисна модель, є створення кріодеструктора біологічної тканини, переважно для роботи в умовах стаціонару. Технічний результат, який може бути одержаний при використанні корисної моделі, полягає в зменшенні непродуктивних витрат холодоагенту при кріодеструкції біологічної тканини за рахунок додаткового охолодження холодоагенту, що надходить в резервуар, парою відпрацьованого холодоагенту. Суть корисної моделі полягає в тому, що в кріодеструкторі біологічної тканини, що містить теплоізольований резервуар для холодоагенту, наконечник, розміщену у внутрішній порожнині резервуара і з'єднану з порожниною наконечника магістраль подачі холодоагенту і трубку відведення холодоагенту, трубка відведення холодоагенту і резервуар підключені за допомогою гнучких трубок до кріогенератора, наприклад, газової холодильної машини. Запропонована корисна модель відрізняється від прототипу тим, що трубка відведення холодоагенту і резервуар підключені за допомогою гнучких трубок до кріогенератора, наприклад, газової холодильної машини. Між суттєвими ознаками запропонованої корисної моделі і технічним результатом, який може бути одержаний при її використанні, існує такий причинно-наслідковий зв'язок. З'єднання трубки для відведення холодоагенту з порожнини наконечника з кріогенератором дозволяє використати холодну пару з виходу наконечника, яка має температуру близьку до температури кріодеструкції, для додаткового охолодження кріогенератора, тобто холодоагент використовується двічі, тричі і т.д. Таким чином, непродуктивні витрати холодоагенту, що має високу вартість, значно знижуються, що дозволяє зменшити вартість операції. На кресленні зображена принципова схема запропонованого кріодеструктора біологічної тканини (див. Фіг.1). Пристрій містить теплоізольований корпус 1, у внутрішній порожнині якого розміщений резервуар для холодоагенту 2. У внутрішній порожнині резервуара 2 встановлена магістраль подачі холодоагенту 3, з'єднана з наконечником 4. Внутрішня порожнина 5 наконечника 4 має трубку 6 відведення холодоагенту з порожнини 5 наконечника 4. Трубка 6 за допомогою гнучкої трубки 7 з'єднана із зріджувальною камерою 8 кріогенератора 9. Як кріогенератор використана газова холодильна машина фірми Філіпс [Вопросы глубокого охлаждения, Сб. статей под ред. проф. М.П. Маякова, Изд.иностр. лит-ры, М., 1961, с.3-10]. В інших варіантах конструкції можуть бути використані холодильні машини, що працюють за іншими принципами, наприклад холодильна машина за циклом Стірлінга чи Джоуля-Томсона. Зріджувальна камера 8 у своїй верхній частині містить манометр 10, трубку зв'язку з атмосферою 11 та вентиль 12. У верхній частині резервуара 2 встановлена горловина 13, оснащена вентилем 14. Горловина 13 з'єднана з нижньою частиною зріджувальної камери 8 гнучкою трубкою 15, в якій розміщений вентиль 16. На гнучкій трубці 7 між трубкою відведення холодоагенту 6 і верхньою частиною зріджувальної камери 8 встановлений вентиль 17. Контроль тиску в резервуарі 2 здійснюють за допомогою манометра 18. Робота кріодеструктора здійснюється таким чином. Через трубку 15 при відкритому вентилі 16 і горловину 13 резервуар 2, розміщений в теплоізольованому корпусі 1, заповнюють рідким холодоагентом. Тиск в резервуарі 2 контролюють за допомогою манометра 18 і регулюють вентилем 14. Через магістраль 3 холодоагент надходить до внутрішньої порожнини 5 наконечника 4 і охолоджує його до необхідної температури. Найчастіше наконечник охолоджують рідким повітрям при температурі 82°К (-191°С). Після охолодження наконечник вводять в контакт з патологічно зміненою ділянкою біологічної тканини і заморожують її. Після закінчення операції відпрацьований холодоагент, температура якого близька до температури кріодеструкції через трубки 6 і 7 при відкритому вентилі 17 надходить до зріджувальної камери 8 газової холодильної машини 9. Тиск в зріджувальній камері 8 контролюють манометром 10 і регулюють за допомогою вентиля 12 через трубку зв'язку з атмосферою 11. Далі цикл повторюється весь час, необхідний для проведення операції. Для закінчення кріодії закривають вентиль 16, припиняючи надходження холодоагенту до резервуара 2. Використання запропонованого пристрою дозволяє значно зменшити витрати холодоагенту, що позитивно позначується на вартості операції.
