Спосіб визначення ділянки тракту синхронного радіомовлення з підвищеними нелінійними спотвореннями

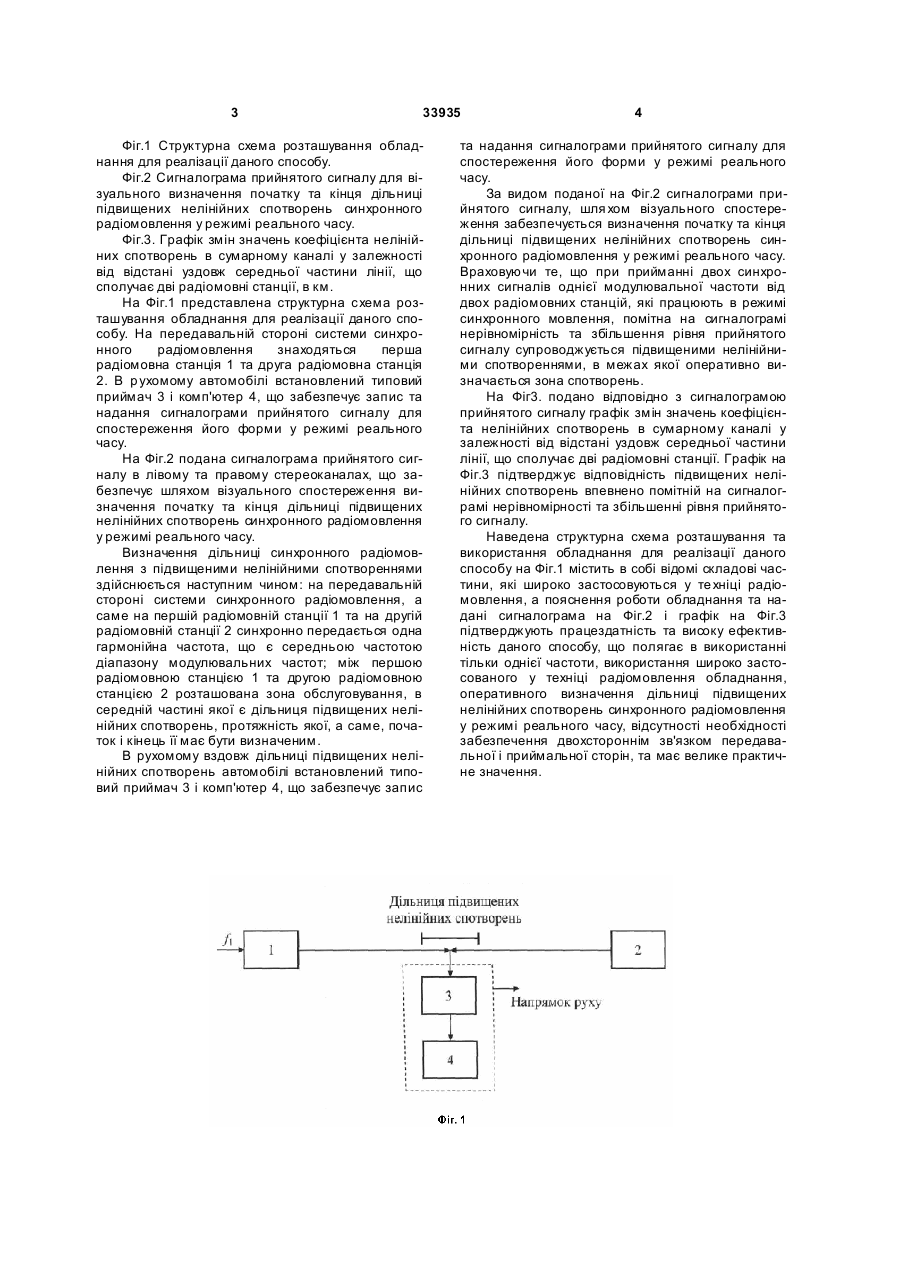

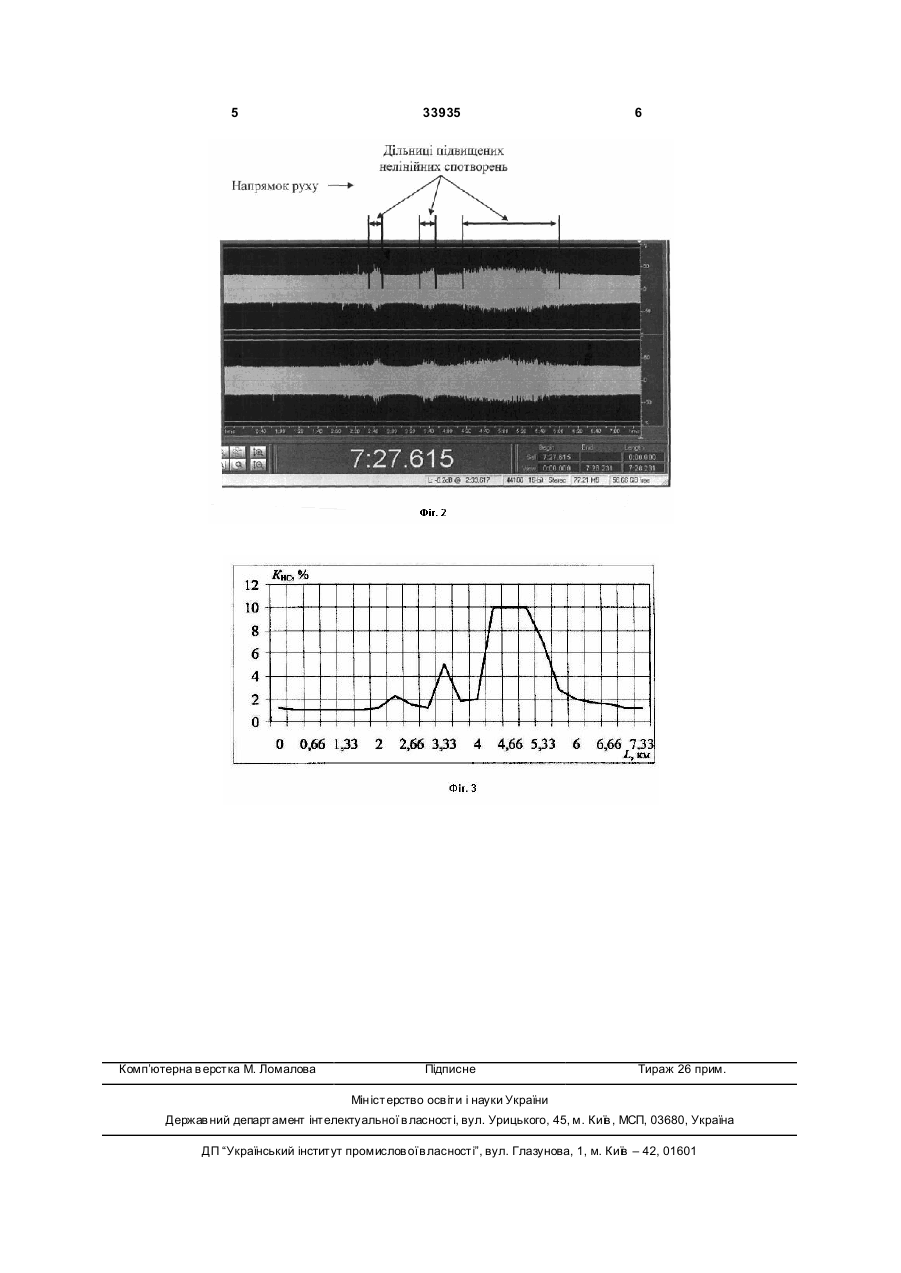

Спосіб визначення ділянки тракту синхронного радіомовлення з підвищеними нелінійними спотвореннями, що включає на передавальній стороні передавання контрольних частот з нормованим рівнем, а на окремих пунктах приймальної сторони забезпечується виділення і аналіз прийнятого сигналу, який відрізняється тим, що на передавальній стороні системи синхронного радіомовлення, а 3 33935 Фіг.1 Структурна схема розташування обладнання для реалізації даного способу. Фіг.2 Сигналограма прийнятого сигналу для візуального визначення початку та кінця дільниці підвищених нелінійних спотворень синхронного радіомовлення у режимі реального часу. Фіг.3. Графік змін значень коефіцієнта нелінійних спотворень в сумарному каналі у залежності від відстані уздовж середньої частини лінії, що сполучає дві радіомовні станції, в км. На Фіг.1 представлена структурна схема розташування обладнання для реалізації даного способу. На передавальній стороні системи синхронного радіомовлення знаходяться перша радіомовна станція 1 та друга радіомовна станція 2. В р ухомому автомобілі встановлений типовий приймач 3 і комп'ютер 4, що забезпечує запис та надання сигналограми прийнятого сигналу для спостереження його форми у режимі реального часу. На Фіг.2 подана сигналограма прийнятого сигналу в лівому та правому стереоканалах, що забезпечує шляхом візуального спостереження визначення початку та кінця дільниці підвищених нелінійних спотворень синхронного радіомовлення у режимі реального часу. Визначення дільниці синхронного радіомовлення з підвищеними нелінійними спотвореннями здійснюється наступним чином: на передавальній стороні системи синхронного радіомовлення, а саме на першій радіомовній станції 1 та на другій радіомовній станції 2 синхронно передається одна гармонійна частота, що є середньою частотою діапазону модулювальних частот; між першою радіомовною станцією 1 та другою радіомовною станцією 2 розташована зона обслуговування, в середній частині якої є дільниця підвищених нелінійних спотворень, протяжність якої, а саме, початок і кінець її має бути визначеним. В рухомому вздовж дільниці підвищених нелінійних спотворень автомобілі встановлений типовий приймач 3 і комп'ютер 4, що забезпечує запис 4 та надання сигналограми прийнятого сигналу для спостереження його форми у режимі реального часу. За видом поданої на Фіг.2 сигналограми прийнятого сигналу, шля хом візуального спостереження забезпечується визначення початку та кінця дільниці підвищених нелінійних спотворень синхронного радіомовлення у режимі реального часу. Враховуючи те, що при прийманні двох синхронних сигналів однієї модулювальної частоти від двох радіомовних станцій, які працюють в режимі синхронного мовлення, помітна на сигналограмі нерівномірність та збільшення рівня прийнятого сигналу супроводжується підвищеними нелінійними спотвореннями, в межах якої оперативно визначається зона спотворень. На Фіг3. подано відповідно з сигналограмою прийнятого сигналу графік змін значень коефіцієнта нелінійних спотворень в сумарному каналі у залежності від відстані уздовж середньої частини лінії, що сполучає дві радіомовні станції. Графік на Фіг.3 підтверджує відповідність підвищених нелінійних спотворень впевнено помітній на сигналограмі нерівномірності та збільшенні рівня прийнятого сигналу. Наведена структурна схема розташування та використання обладнання для реалізації даного способу на Фіг.1 містить в собі відомі складові частини, які широко застосовуються у те хніці радіомовлення, а пояснення роботи обладнання та надані сигналограма на Фіг.2 і графік на Фіг.3 підтверджують працездатність та високу ефективність даного способу, що полягає в використанні тільки однієї частоти, використання широко застосованого у техніці радіомовлення обладнання, оперативного визначення дільниці підвищених нелінійних спотворень синхронного радіомовлення у режимі реального часу, відсутності необхідності забезпечення двохстороннім зв'язком передавальної і приймальної сторін, та має велике практичне значення. 5 Комп’ютерна в ерстка М. Ломалова 33935 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
