Привід стрічкового конвеєра

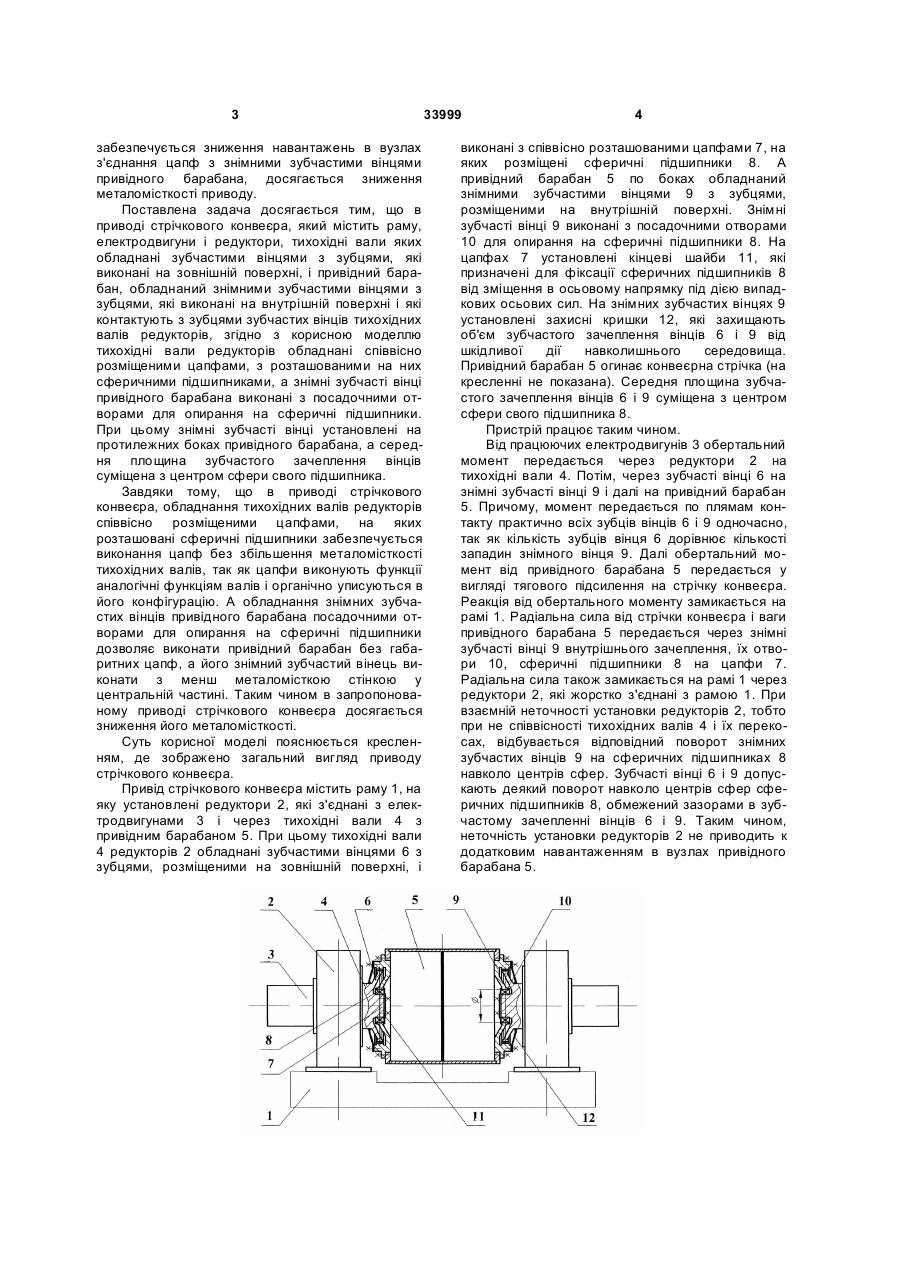

1. Привід стрічкового конвеєра, що містить раму, електродвигуни і редуктори, тихохідні вали яких обладнані зубчастими вінцями з зубцями, які виконані на зовнішній поверхні, і привідний барабан, обладнаний знімними зубчастими вінцями з 3 забезпечується зниження навантажень в вузлах з'єднання цапф з знімними зубчастими вінцями привідного барабана, досягається зниження металомісткості приводу. Поставлена задача досягається тим, що в приводі стрічкового конвеєра, який містить раму, електродвигуни і редуктори, тихохідні вали яких обладнані зубчастими вінцями з зубцями, які виконані на зовнішній поверхні, і привідний барабан, обладнаний знімними зубчастими вінцями з зубцями, які виконані на внутрішній поверхні і які контактують з зубцями зубчастих вінців тихохідних валів редукторів, згідно з корисною моделлю тихохідні вали редукторів обладнані співвісно розміщеними цапфами, з розташованими на них сферичними підшипниками, а знімні зубчасті вінці привідного барабана виконані з посадочними отворами для опирання на сферичні підшипники. При цьому знімні зубчасті вінці установлені на протилежних боках привідного барабана, а середня площина зубчастого зачеплення вінців суміщена з центром сфери свого підшипника. Завдяки тому, що в приводі стрічкового конвеєра, обладнання тихохідних валів редукторів співвісно розміщеними цапфами, на яких розташовані сферичні підшипники забезпечується виконання цапф без збільшення металомісткості тихохідних валів, так як цапфи виконують функції аналогічні функціям валів і органічно уписуються в його конфігурацію. А обладнання знімних зубчастих вінців привідного барабана посадочними отворами для опирання на сферичні підшипники дозволяє виконати привідний барабан без габаритних цапф, а його знімний зубчастий вінець виконати з менш металомісткою стінкою у центральній частині. Таким чином в запропонованому приводі стрічкового конвеєра досягається зниження його металомісткості. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд приводу стрічкового конвеєра. Привід стрічкового конвеєра містить раму 1, на яку установлені редуктори 2, які з'єднані з електродвигунами 3 і через тихохідні вали 4 з привідним барабаном 5. При цьому тихохідні вали 4 редукторів 2 обладнані зубчастими вінцями 6 з зубцями, розміщеними на зовнішній поверхні, і 33999 4 виконані з співвісно розташованими цапфами 7, на яких розміщені сферичні підшипники 8. А привідний барабан 5 по боках обладнаний знімними зубчастими вінцями 9 з зубцями, розміщеними на внутрішній поверхні. Знімні зубчасті вінці 9 виконані з посадочними отворами 10 для опирання на сферичні підшипники 8. На цапфах 7 установлені кінцеві шайби 11, які призначені для фіксації сферичних підшипників 8 від зміщення в осьовому напрямку під дією випадкових осьових сил. На знімних зубчастих вінцях 9 установлені захисні кришки 12, які захищають об'єм зубчастого зачеплення вінців 6 і 9 від шкідливої дії навколишнього середовища. Привідний барабан 5 огинає конвеєрна стрічка (на кресленні не показана). Середня площина зубчастого зачеплення вінців 6 і 9 суміщена з центром сфери свого підшипника 8. Пристрій працює таким чином. Від працюючих електродвигунів 3 обертальний момент передається через редуктори 2 на тихохідні вали 4. Потім, через зубчасті вінці 6 на знімні зубчасті вінці 9 і далі на привідний барабан 5. Причому, момент передається по плямам контакту практично всіх зубців вінців 6 і 9 одночасно, так як кількість зубців вінця 6 дорівнює кількості западин знімного вінця 9. Далі обертальний момент від привідного барабана 5 передається у вигляді тягового підсилення на стрічку конвеєра. Реакція від обертального моменту замикається на рамі 1. Радіальна сила від стрічки конвеєра і ваги привідного барабана 5 передається через знімні зубчасті вінці 9 внутрішнього зачеплення, їх отвори 10, сферичні підшипники 8 на цапфи 7. Радіальна сила також замикається на рамі 1 через редуктори 2, які жорстко з'єднані з рамою 1. При взаємній неточності установки редукторів 2, тобто при не співвісності тихохідних валів 4 і їх перекосах, відбувається відповідний поворот знімних зубчастих вінців 9 на сферичних підшипниках 8 навколо центрів сфер. Зубчасті вінці 6 і 9 допускають деякий поворот навколо центрів сфер сферичних підшипників 8, обмежений зазорами в зубчастому зачепленні вінців 6 і 9. Таким чином, неточність установки редукторів 2 не приводить к додатковим навантаженням в вузлах привідного барабана 5. 5 Комп’ютерна верстка І.Скворцова 33999 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
