Штамп для пробивання отворів
Номер патенту: 34000
Опубліковано: 25.07.2008
Автори: Морозюк Віра Вікторівна, Дворянкін Ігор Олександрович
Формула / Реферат
1. Штамп для пробивання отворів, що містить верхню плиту, на якій встановлені притискач з пуансонами, пуансонотримач, що їх охоплює, і розташований між пуансонотримачем і притискачем пружний елемент, а також напрямні колонки, і нижню плиту, на якій встановлені опори, з розміщеними на них нижнім корпусом, жорстко зв'язаним з державкою із змінною матрицею, а також напрямні втулки, який відрізняється тим, що притискач виконаний з виступами, які своєю конфігурацією повторюють профіль заготовки, а пружний елемент виконаний з частин.
2. Штамп для пробивання отворів за п.1, який відрізняється тим, що на матриці жорстко закріплені фіксатори.
3. Штамп для пробивання отворів за п. 1, який відрізняється тим, що частини пружного елемента виконані з гуми або поліуретану.
4. Штамп для пробивання отворів за п. 1, який відрізняється тим, що між частинами пружного елемента розташовані металеві прокладки, які їх з'єднують.
Текст

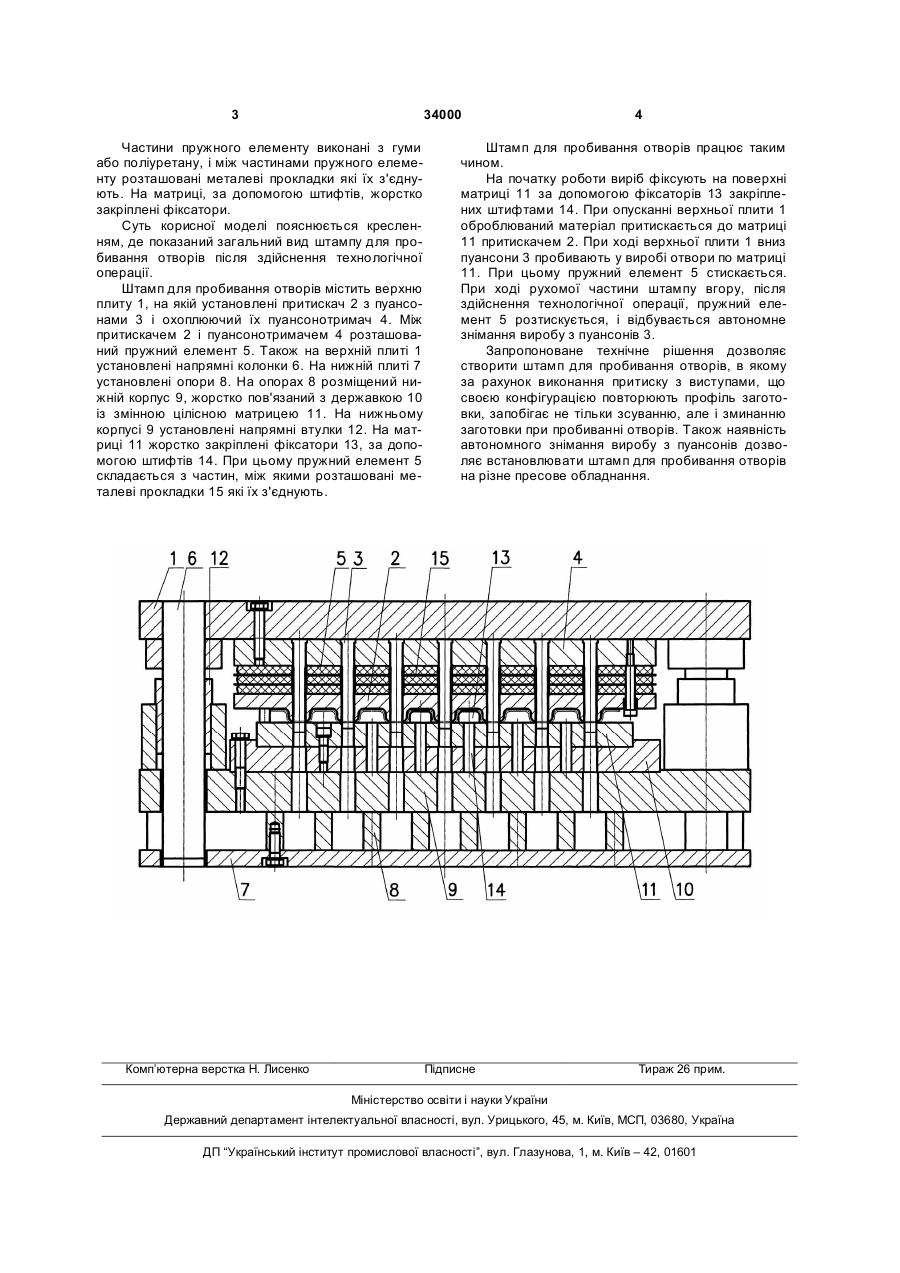

1. Штамп для пробивання отворів, що містить верхню плиту, на якій встановлені притискач з пуансонами, пуансонотримач, що їх охоплює, і розташований між пуансонотримачем і притискачем пружний елемент, а також напрямні колонки, і нижню плиту, на якій встановлені опори, з розміщеними на них нижнім корпусом, жорстко зв'язаним з 3 34000 Частини пружного елементу виконані з гуми або поліуретану, і між частинами пружного елементу розташовані металеві прокладки які їх з'єднують. На матриці, за допомогою штифтів, жорстко закріплені фіксатори. Суть корисної моделі пояснюється кресленням, де показаний загальний вид штампу для пробивання отворів після здійснення технологічної операції. Штамп для пробивання отворів містить верхню плиту 1, на якій установлені притискач 2 з пуансонами 3 і охоплюючий їх пуансонотримач 4. Між притискачем 2 і пуансонотримачем 4 розташований пружний елемент 5. Також на верхній плиті 1 установлені напрямні колонки 6. На нижній плиті 7 установлені опори 8. На опорах 8 розміщений нижній корпус 9, жорстко пов'язаний з державкою 10 із змінною цілісною матрицею 11. На нижньому корпусі 9 установлені напрямні втулки 12. На матриці 11 жорстко закріплені фіксатори 13, за допомогою штифтів 14. При цьому пружний елемент 5 складається з частин, між якими розташовані металеві прокладки 15 які їх з'єднують. Комп’ютерна верстка Н. Лисенко 4 Штамп для пробивання отворів працює таким чином. На початку роботи виріб фіксують на поверхні матриці 11 за допомогою фіксаторів 13 закріплених штифтами 14. При опусканні верхньої плити 1 оброблюваний матеріал притискається до матриці 11 притискачем 2. При ході верхньої плити 1 вниз пуансони 3 пробивають у виробі отвори по матриці 11. При цьому пружний елемент 5 стискається. При ході рухомої частини штампу вгору, після здійснення технологічної операції, пружний елемент 5 розтискується, і відбувається автономне знімання виробу з пуансонів 3. Запропоноване технічне рішення дозволяє створити штамп для пробивання отворів, в якому за рахунок виконання притиску з виступами, що своєю конфігурацією повторюють профіль заготовки, запобігає не тільки зсуванню, але і зминанню заготовки при пробиванні отворів. Також наявність автономного знімання виробу з пуансонів дозволяє встановлювати штамп для пробивання отворів на різне пресове обладнання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPunching die
Автори англійськоюDvoriankin Ihor Oleksandrovych, Moroziuk Vira Viktorivna
Назва патенту російськоюШтамп для пробивания отверстий
Автори російськоюДворянкин Игорь Александрович, Морозюк Вера Викторовна
МПК / Мітки
МПК: B21D 28/14, B21D 28/24
Мітки: пробивання, отворів, штамп
