Опорний підшипник

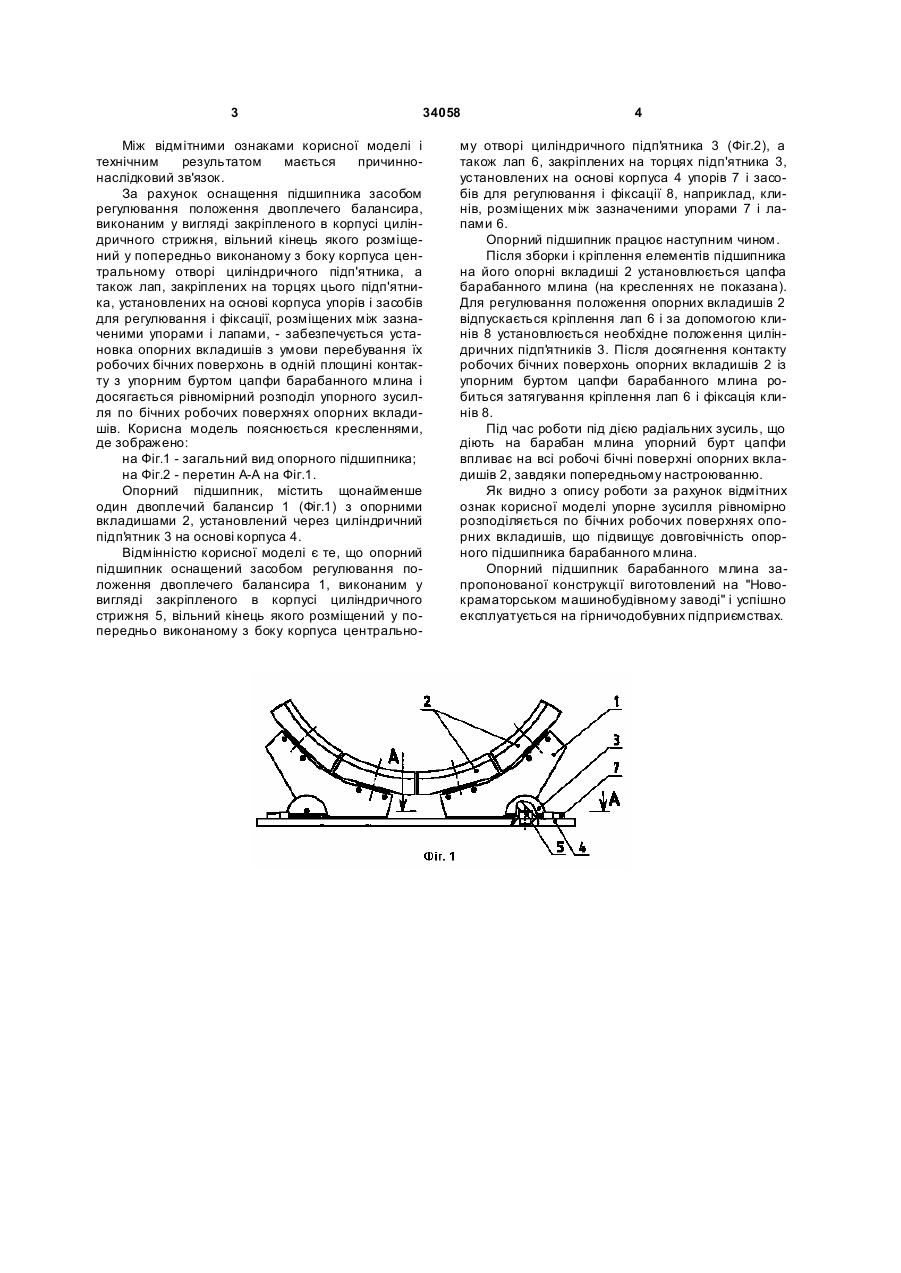

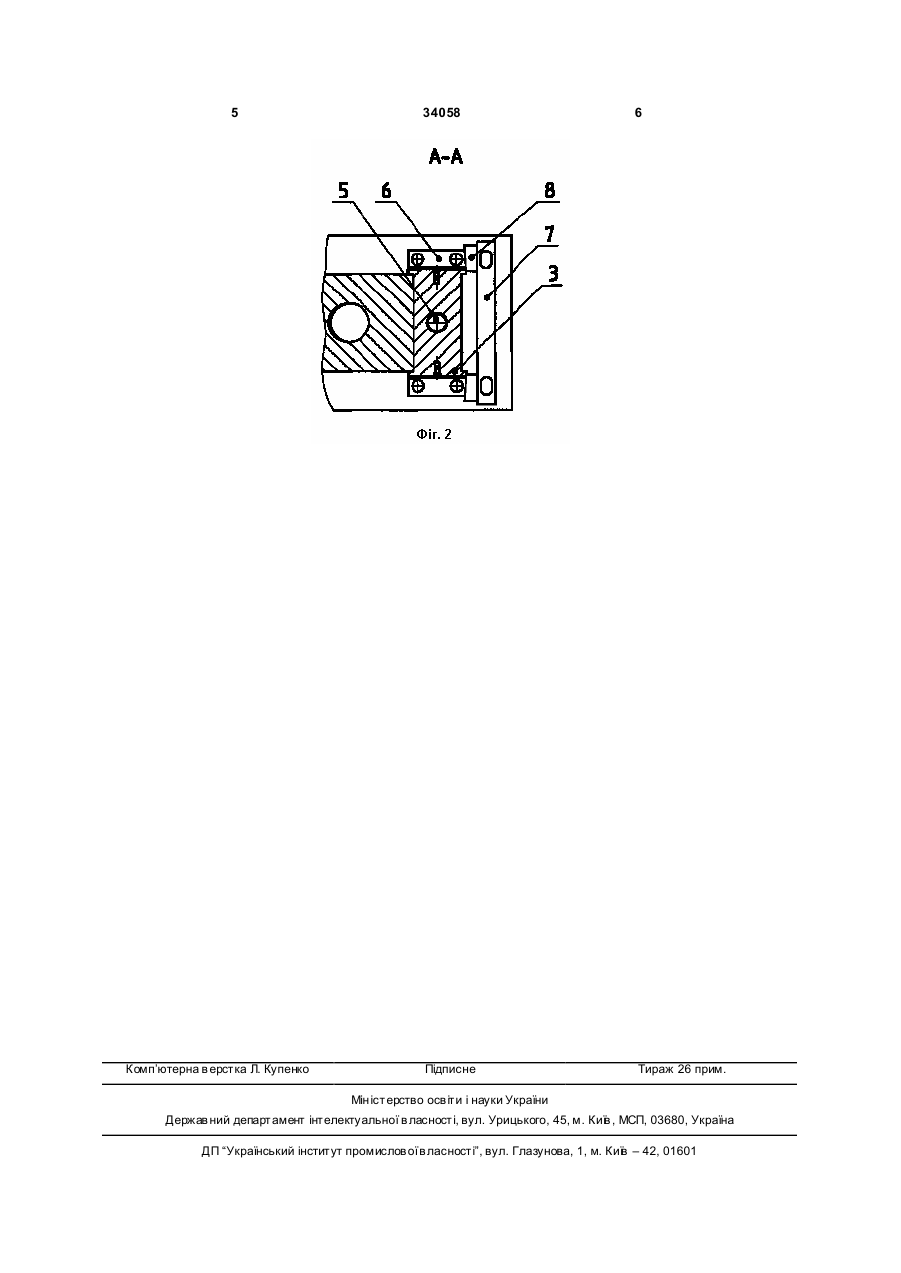

Опорний підшипник, що містить щонайменше один двоплечий балансир з опорними вкладишами, установлений через циліндричний підп'ятник 3 34058 Між відмітними ознаками корисної моделі і технічним результатом мається причиннонаслідковий зв'язок. За рахунок оснащення підшипника засобом регулювання положення двоплечего балансира, виконаним у вигляді закріпленого в корпусі циліндричного стрижня, вільний кінець якого розміщений у попередньо виконаному з боку корпуса центральному отворі циліндричного підп'ятника, а також лап, закріплених на торцях цього підп'ятника, установлених на основі корпуса упорів і засобів для регулювання і фіксації, розміщених між зазначеними упорами і лапами, - забезпечується установка опорних вкладишів з умови перебування їх робочих бічних поверхонь в одній площині контакту з упорним буртом цапфи барабанного млина і досягається рівномірний розподіл упорного зусилля по бічних робочих поверхнях опорних вкладишів. Корисна модель пояснюється кресленнями, де зображено: на Фіг.1 - загальний вид опорного підшипника; на Фіг.2 - перетин А-А на Фіг.1. Опорний підшипник, містить щонайменше один двоплечий балансир 1 (Фіг.1) з опорними вкладишами 2, установлений через циліндричний підп'ятник 3 на основі корпуса 4. Відмінністю корисної моделі є те, що опорний підшипник оснащений засобом регулювання положення двоплечего балансира 1, виконаним у вигляді закріпленого в корпусі циліндричного стрижня 5, вільний кінець якого розміщений у попередньо виконаному з боку корпуса центрально 4 му отворі циліндричного підп'ятника 3 (Фіг.2), а також лап 6, закріплених на торцях підп'ятника 3, установлених на основі корпуса 4 упорів 7 і засобів для регулювання і фіксації 8, наприклад, клинів, розміщених між зазначеними упорами 7 і лапами 6. Опорний підшипник працює наступним чином. Після зборки і кріплення елементів підшипника на його опорні вкладиші 2 установлюється цапфа барабанного млина (на кресленнях не показана). Для регулювання положення опорних вкладишів 2 відпускається кріплення лап 6 і за допомогою клинів 8 установлюється необхідне положення циліндричних підп'я тників 3. Після досягнення контакту робочих бічних поверхонь опорних вкладишів 2 із упорним буртом цапфи барабанного млина робиться затягування кріплення лап 6 і фіксація клинів 8. Під час роботи під дією радіальних зусиль, що діють на барабан млина упорний бурт цапфи впливає на всі робочі бічні поверхні опорних вкладишів 2, завдяки попередньому настроюванню. Як видно з опису роботи за рахунок відмітних ознак корисної моделі упорне зусилля рівномірно розподіляється по бічних робочих поверхнях опорних вкладишів, що підвищує довговічність опорного підшипника барабанного млина. Опорний підшипник барабанного млина запропонованої конструкції виготовлений на "Новокраматорськом машинобудівному заводі" і успішно експлуатується на гірничодобувних підприємствах. 5 Комп’ютерна в ерстка Л. Купенко 34058 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
