Надліжковий тренажер для ранньої реабілітації хворих та поранених

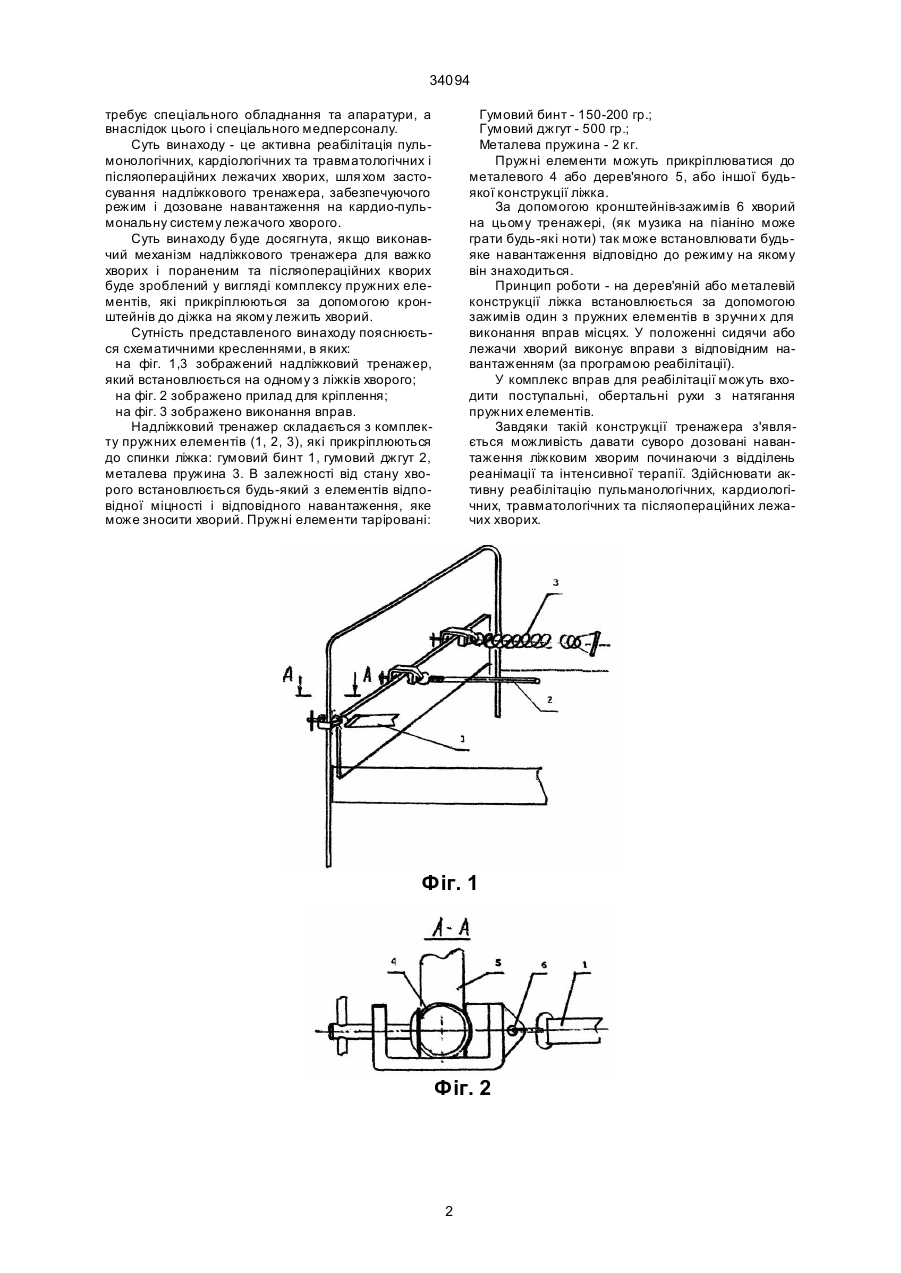

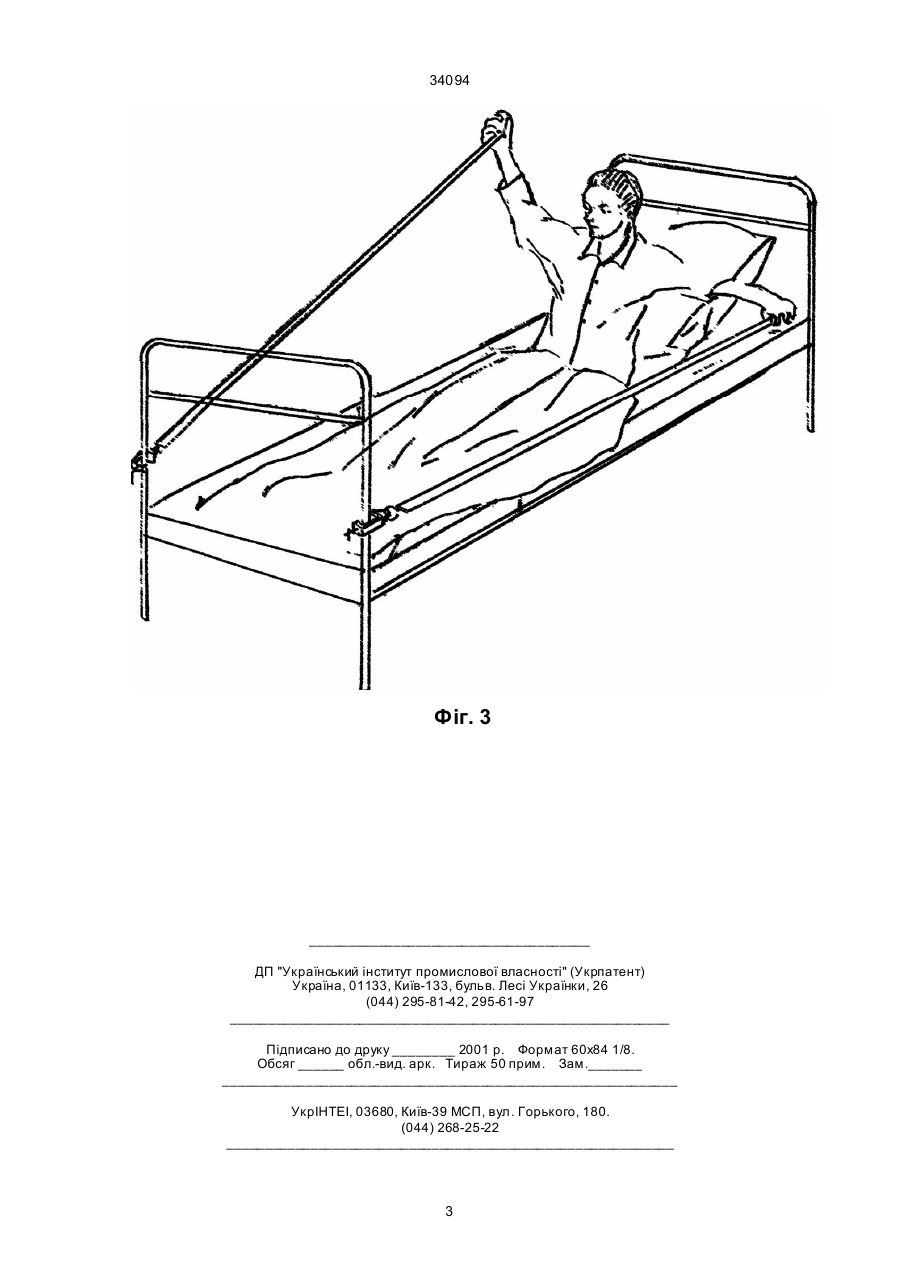

1. Надліжковий тренажер для ранньої реабілітації хворих та поранених, який закріпляється на спинці ліжка у формі пружних елементів відрізня 34094 требує спеціального обладнання та апаратури, а внаслідок цього і спеціального медперсоналу. Суть винаходу - це активна реабілітація пульмонологічних, кардіологічних та травматологічних і післяопераційних лежачих хворих, шля хом застосування надліжкового тренажера, забезпечуючого режим і дозоване навантаження на кардио-пульмональну систему лежачого хворого. Суть винаходу буде досягнута, якщо виконавчий механізм надліжкового тренажера для важко хворих і пораненим та післяопераційних кворих буде зроблений у вигляді комплексу пружних елементів, які прикріплюються за допомогою кронштейнів до діжка на якому лежить хворий. Сутність представленого винаходу пояснюється схематичними кресленнями, в яких: на фіг. 1,3 зображений надліжковий тренажер, який встановлюється на одному з ліжків хворого; на фіг. 2 зображено прилад для кріплення; на фіг. 3 зображено виконання вправ. Надліжковий тренажер складається з комплекту пружних елементів (1, 2, 3), які прикріплюються до спинки ліжка: гумовий бинт 1, гумовий джгут 2, металева пружина 3. В залежності від стану хворого встановлюється будь-який з елементів відповідної міцності і відповідного навантаження, яке може зносити хворий. Пружні елементи таріровані: Гумовий бинт - 150-200 гр.; Гумовий джгут - 500 гр.; Металева пружина - 2 кг. Пружні елементи можуть прикріплюватися до металевого 4 або дерев'яного 5, або іншої будьякої конструкції ліжка. За допомогою кронштейнів-зажимів 6 хворий на цьому тренажері, (як музика на піаніно може грати будь-які ноти) так може встановлювати будьяке навантаження відповідно до режиму на якому він знаходиться. Принцип роботи - на дерев'яній або металевій конструкції ліжка встановлюється за допомогою зажимів один з пружних елементів в зручни х для виконання вправ місцях. У положенні сидячи або лежачи хворий виконує вправи з відповідним навантаженням (за програмою реабілітації). У комплекс вправ для реабілітації можуть входити поступальні, обертальні рухи з натягання пружних елементів. Завдяки такій конструкції тренажера з'являється можливість давати суворо дозовані навантаження ліжковим хворим починаючи з відділень реанімації та інтенсивної терапії. Здійснювати активну реабілітацію пульманологічних, кардиологічних, травматологічних та післяопераційних лежачих хворих. Фіг. 1 Фіг. 2 2 34094 Фіг. 3 _____________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
