Формула / Реферат

Пристрій для імпульсного нагнітання сумішей в ґрунт основ фундаментів, що включає імпульсний клапан, клапан тиску, робочий циліндр, корпус гідроциліндра, поршень та шток, які знаходяться в звідній камері, камеру робочого ходу, яка з'єднана з напірною камерою, гідроакумулятор, який з'єднаний з напірною магістраллю гідронасоса, корпус гідророзподілення з нижньою, центральною і зливною розточками, підпружинений золотник з кільцевими проточками, розташований в корпусі гідророзподілення, який відрізняється тим, що імпульсний клапан виконаний у вигляді ступінчастого плунжера, що притиснутий за допомогою регулювального гвинта регульованої пружини до установочного сідла в тілі корпуса, причому ступінь більшого діаметра ступінчастого плунжера встановлений з можливістю перекриття зв'язку міжступінчастої порожнини керування та порожнини керування, утворених тілом плунжера і корпусу, із нижньою кільцевою розточкою в корпусі, яка зв'язана із зливною магістраллю, окрім того, кільцева проточка на тілі ступінчастого плунжера виконана з можливістю перекриття-відкриття верхньої і нижньої кільцевих проточок, причому верхня кільцева проточка зв'язана із гідроакумулятором, а кільцева проточка на тілі ступінчастого плунжера з'єднана з поршневою робочою порожниною виконавчого гідроциліндра, крім того гідроакумулятор з'єднаний з гідронасосом, а камера робочого ходу по каналу з'єднана зі зливною кільцевою розточкою, причому звідна камера по гідролінії з'єднана зі зливом, а клапан тиску з'єднаний з трубопроводом.

Текст

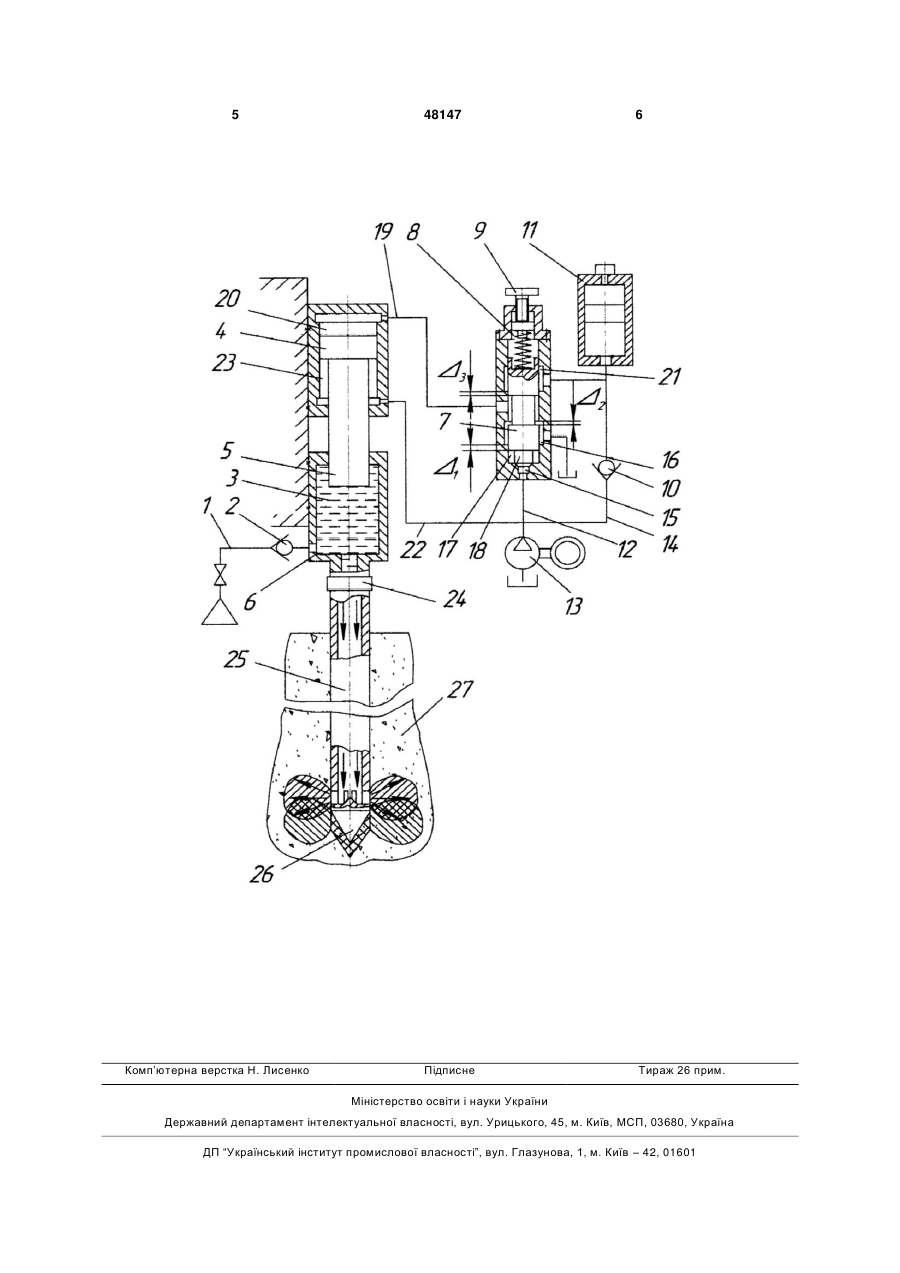

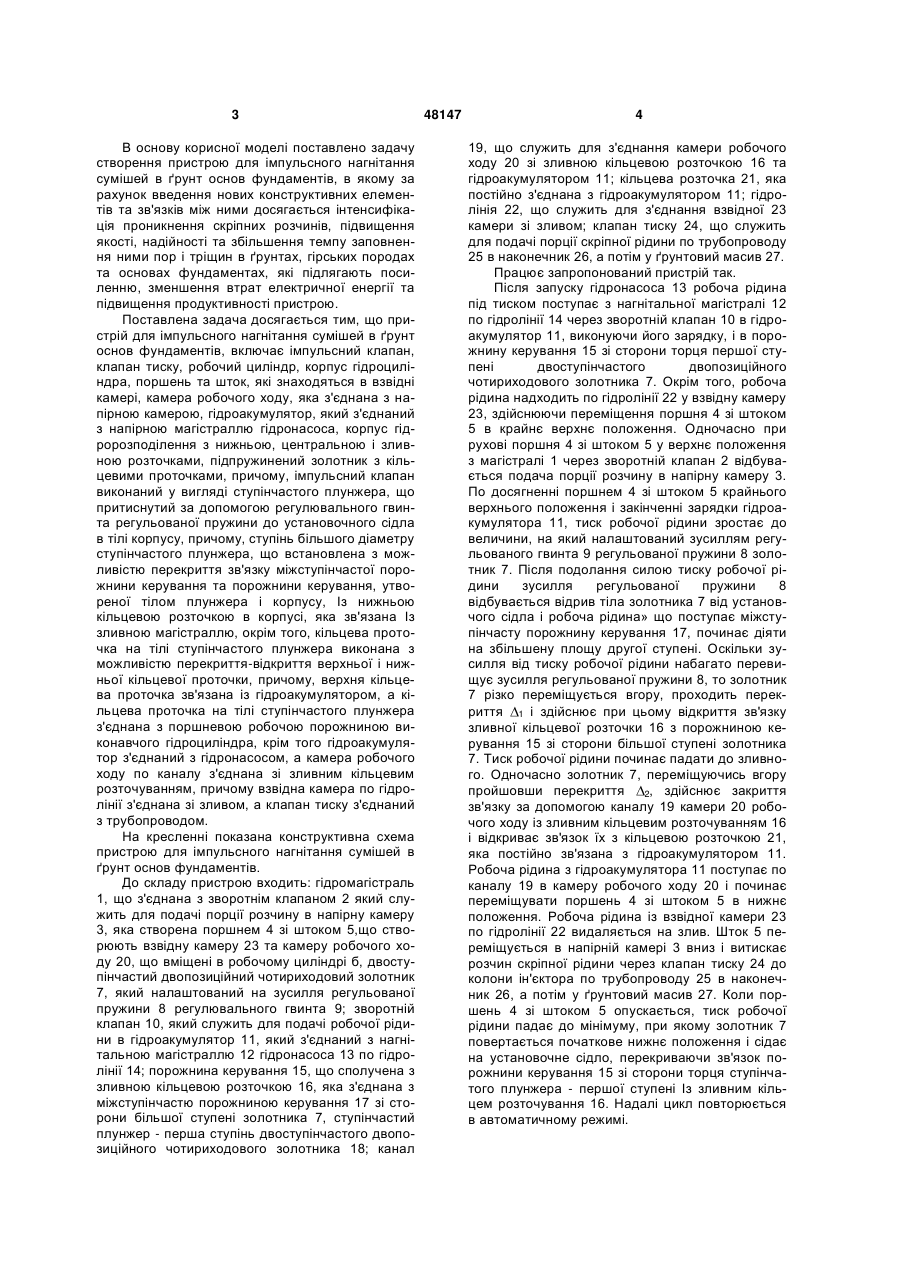

Пристрій для імпульсного нагнітання сумішей в ґрунт основ фундаментів, що включає імпульсний клапан, клапан тиску, робочий циліндр, корпус гідроциліндра, поршень та шток, які знаходяться в звідній камері, камеру робочого ходу, яка з'єднана з напірною камерою, гідроакумулятор, який з'єднаний з напірною магістраллю гідронасоса, корпус гідророзподілення з нижньою, центральною і зливною розточками, підпружинений золотник з кільцевими проточками, розташований в корпусі гідророзподілення, який відрізняється тим, що імпульсний клапан виконаний у U 2 (13) 1 3 В основу корисної моделі поставлено задачу створення пристрою для імпульсного нагнітання сумішей в ґрунт основ фундаментів, в якому за рахунок введення нових конструктивних елементів та зв'язків між ними досягається інтенсифікація проникнення скріпних розчинів, підвищення якості, надійності та збільшення темпу заповнення ними пор і тріщин в ґрунтах, гірських породах та основах фундаментах, які підлягають посиленню, зменшення втрат електричної енергії та підвищення продуктивності пристрою. Поставлена задача досягається тим, що пристрій для імпульсного нагнітання сумішей в ґрунт основ фундаментів, включає імпульсний клапан, клапан тиску, робочий циліндр, корпус гідроциліндра, поршень та шток, які знаходяться в взвідні камері, камера робочого ходу, яка з'єднана з напірною камерою, гідроакумулятор, який з'єднаний з напірною магістраллю гідронасоса, корпус гідророзподілення з нижньою, центральною і зливною розточками, підпружинений золотник з кільцевими проточками, причому, імпульсний клапан виконаний у вигляді ступінчастого плунжера, що притиснутий за допомогою регулювального гвинта регульованої пружини до установочного сідла в тілі корпусу, причому, ступінь більшого діаметру ступінчастого плунжера, що встановлена з можливістю перекриття зв'язку міжступінчастої порожнини керування та порожнини керування, утвореної тілом плунжера і корпусу, Із нижньою кільцевою розточкою в корпусі, яка зв'язана Із зливною магістраллю, окрім того, кільцева проточка на тілі ступінчастого плунжера виконана з можливістю перекриття-відкриття верхньої і нижньої кільцевої проточки, причому, верхня кільцева проточка зв'язана із гідроакумулятором, а кільцева проточка на тілі ступінчастого плунжера з'єднана з поршневою робочою порожниною виконавчого гідроциліндра, крім того гідроакумулятор з'єднаний з гідронасосом, а камера робочого ходу по каналу з'єднана зі зливним кільцевим розточуванням, причому взвідна камера по гідролінії з'єднана зі зливом, а клапан тиску з'єднаний з трубопроводом. На кресленні показана конструктивна схема пристрою для імпульсного нагнітання сумішей в ґрунт основ фундаментів. До складу пристрою входить: гідромагістраль 1, що з'єднана з зворотнім клапаном 2 який служить для подачі порції розчину в напірну камеру 3, яка створена поршнем 4 зі штоком 5,що створюють взвідну камеру 23 та камеру робочого ходу 20, що вміщені в робочому циліндрі б, двоступінчастий двопозиційний чотириходовий золотник 7, який налаштований на зусилля регульованої пружини 8 регулювального гвинта 9; зворотній клапан 10, який служить для подачі робочої рідини в гідроакумулятор 11, який з'єднаний з нагнітальною магістраллю 12 гідронасоса 13 по гідролінії 14; порожнина керування 15, що сполучена з зливною кільцевою розточкою 16, яка з'єднана з міжступінчастю порожниною керування 17 зі сторони більшої ступені золотника 7, ступінчастий плунжер - перша ступінь двоступінчастого двопозиційного чотириходового золотника 18; канал 48147 4 19, що служить для з'єднання камери робочого ходу 20 зі зливною кільцевою розточкою 16 та гідроакумулятором 11; кільцева розточка 21, яка постійно з'єднана з гідроакумулятором 11; гідролінія 22, що служить для з'єднання взвідної 23 камери зі зливом; клапан тиску 24, що служить для подачі порції скріпної рідини по трубопроводу 25 в наконечник 26, а потім у ґрунтовий масив 27. Працює запропонований пристрій так. Після запуску гідронасоса 13 робоча рідина під тиском поступає з нагнітальної магістралі 12 по гідролінії 14 через зворотній клапан 10 в гідроакумулятор 11, виконуючи його зарядку, і в порожнину керування 15 зі сторони торця першої ступені двоступінчастого двопозиційного чотириходового золотника 7. Окрім того, робоча рідина надходить по гідролінії 22 у взвідну камеру 23, здійснюючи переміщення поршня 4 зі штоком 5 в крайнє верхнє положення. Одночасно при рухові поршня 4 зі штоком 5 у верхнє положення з магістралі 1 через зворотній клапан 2 відбувається подача порції розчину в напірну камеру 3. По досягненні поршнем 4 зі штоком 5 крайнього верхнього положення і закінченні зарядки гідроакумулятора 11, тиск робочої рідини зростає до величини, на який налаштований зусиллям регульованого гвинта 9 регульованої пружини 8 золотник 7. Після подолання силою тиску робочої рідини зусилля регульованої пружини 8 відбувається відрив тіла золотника 7 від установчого сідла і робоча рідина» що поступає міжступінчасту порожнину керування 17, починає діяти на збільшену площу другої ступені. Оскільки зусилля від тиску робочої рідини набагато перевищує зусилля регульованої пружини 8, то золотник 7 різко переміщується вгору, проходить перекриття 1 і здійснює при цьому відкриття зв'язку зливної кільцевої розточки 16 з порожниною керування 15 зі сторони більшої ступені золотника 7. Тиск робочої рідини починає падати до зливного. Одночасно золотник 7, переміщуючись вгору пройшовши перекриття 2, здійснює закриття зв'язку за допомогою каналу 19 камери 20 робочого ходу із зливним кільцевим розточуванням 16 і відкриває зв'язок їх з кільцевою розточкою 21, яка постійно зв'язана з гідроакумулятором 11. Робоча рідина з гідроакумулятора 11 поступає по каналу 19 в камеру робочого ходу 20 і починає переміщувати поршень 4 зі штоком 5 в нижнє положення. Робоча рідина із взвідної камери 23 по гідролінії 22 видаляється на злив. Шток 5 переміщується в напірній камері 3 вниз і витискає розчин скріпної рідини через клапан тиску 24 до колони ін'єктора по трубопроводу 25 в наконечник 26, а потім у ґрунтовий масив 27. Коли поршень 4 зі штоком 5 опускається, тиск робочої рідини падає до мінімуму, при якому золотник 7 повертається початкове нижнє положення і сідає на установочне сідло, перекриваючи зв'язок порожнини керування 15 зі сторони торця ступінчатого плунжера - першої ступені Із зливним кільцем розточування 16. Надалі цикл повторюється в автоматичному режимі. 5 Комп’ютерна верстка Н. Лиcенко 48147 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for pulsed injection of mixes to foundations soils

Автори англійською

Kots Ivan Vasyliovych, Petrus Vitalii Volodymyrovych, Badiora Natalia Petrivna, Dronchak Volodymyr Oleksandrovych

Назва патенту російською

Устройство для импульсного нагнетания смесей в грунт оснований фундаментов

Автори російською

Коц Иван Васильевич, Петрусь Виталий Владимирович, Бадера Наталья Петровна, Дрончак Владимир Александрович

МПК / Мітки

МПК: E02D 3/00, E21B 43/16, E21D 20/00

Мітки: основ, імпульсного, ґрунт, нагнітання, фундаментів, сумішей, пристрій
