Спосіб розмагнічування труб

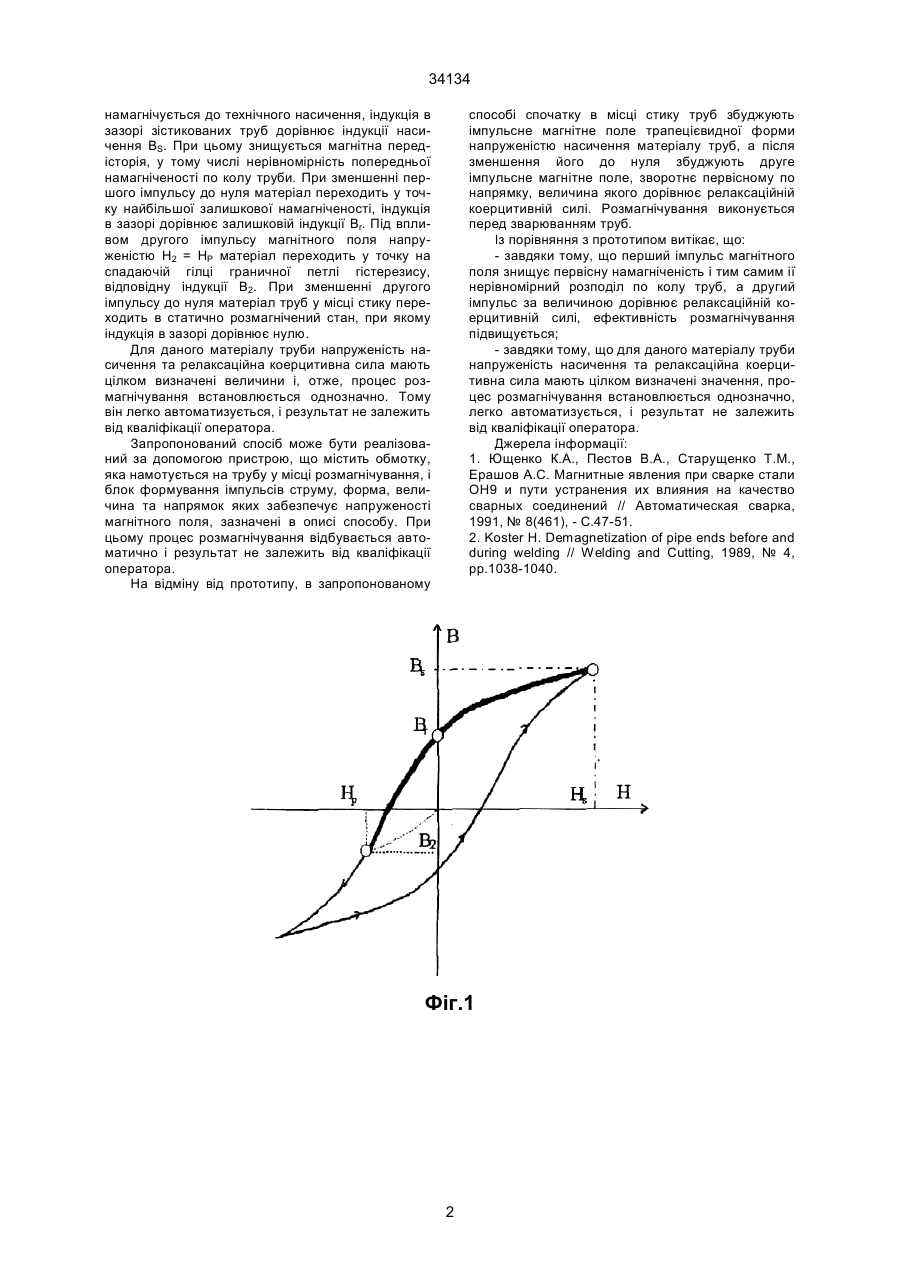

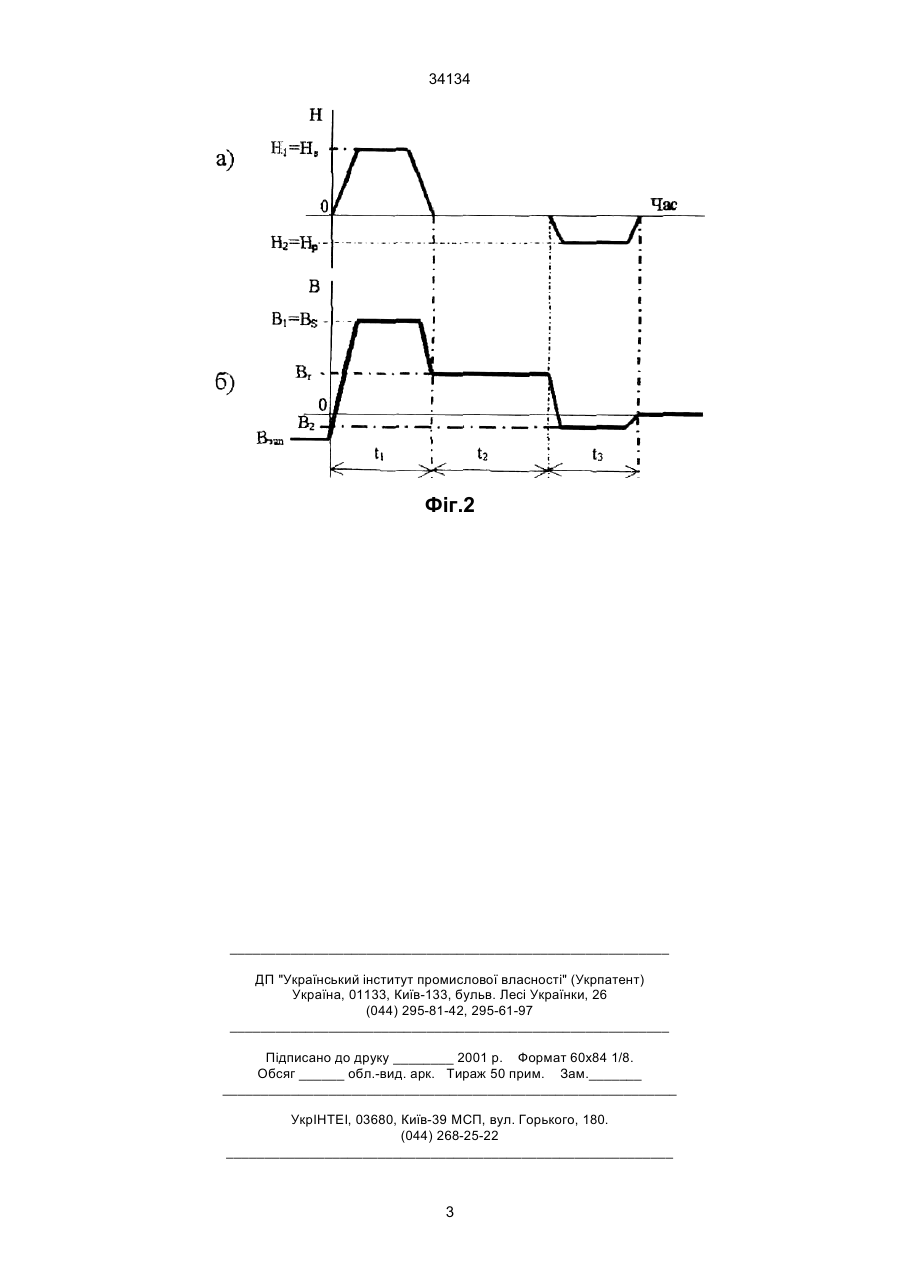

Спосіб розмагнічування труб, при якому у місці стику труб збуджують магнітне поле, відрізняється тим, що спочатку збуджують імпульсне магнітне поле трапецієвидної форми напруженістю насичення матеріалу труб, а після зменшення його до нуля збуджують друге імпульсне магнітне поле, зворотнє первісному по напрямку і рівне за величиною релаксаційній коерцитивній силі. (19) (21) 99063133 (22) 08.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Волохов Сергій Олексійович, Добродєєв Павло Миколайович (73) Волохов Сергій Олексійович, Добродєєв Павло Миколайович 34134 намагнічується до технічного насичення, індукція в зазорі зістикованих труб дорівнює індукції насичення BS. При цьому знищується магнітна передісторія, у тому числі нерівномірність попередньої намагніченості по колу труби. При зменшенні першого імпульсу до нуля матеріал переходить у точку найбільшої залишкової намагніченості, індукція в зазорі дорівнює залишковій індукції Вr. Під впливом другого імпульсу магнітного поля напруженістю Н2 = НP матеріал переходить у точку на спадаючій гілці граничної петлі гістерезису, відповідну індукції В2. При зменшенні другого імпульсу до нуля матеріал труб у місці стику переходить в статично розмагнічений стан, при якому індукція в зазорі дорівнює нулю. Для даного матеріалу труби напруженість насичення та релаксаційна коерцитивна сила мають цілком визначені величини і, отже, процес розмагнічування встановлюється однозначно. Тому він легко автоматизується, і результат не залежить від кваліфікації оператора. Запропонований спосіб може бути реалізований за допомогою пристрою, що містить обмотку, яка намотується на трубу у місці розмагнічування, і блок формування імпульсів струму, форма, величина та напрямок яких забезпечує напруженості магнітного поля, зазначені в описі способу. При цьому процес розмагнічування відбувається автоматично і результат не залежить від кваліфікації оператора. На відміну від прототипу, в запропонованому способі спочатку в місці стику труб збуджують імпульсне магнітне поле трапецієвидної форми напруженістю насичення матеріалу труб, а після зменшення його до нуля збуджують друге імпульсне магнітне поле, зворотнє первісному по напрямку, величина якого дорівнює релаксаційній коерцитивній силі. Розмагнічування виконується перед зварюванням труб. Із порівняння з прототипом витікає, що: - завдяки тому, що перший імпульс магнітного поля знищує первісну намагніченість і тим самим ії нерівномірний розподіл по колу труб, а другий імпульс за величиною дорівнює релаксаційній коерцитивній силі, ефективність розмагнічування підвищується; - завдяки тому, що для даного матеріалу труби напруженість насичення та релаксаційна коерцитивна сила мають цілком визначені значення, процес розмагнічування встановлюється однозначно, легко автоматизується, і результат не залежить від кваліфікації оператора. Джерела інформації: 1. Ющенко К.А., Пестов В.А., Старущенко Т.М., Ерашов А.С. Магнитные явления при сварке стали ОН9 и пути устранения их влияния на качество сварных соединений // Автоматическая сварка, 1991, № 8(461), - С.47-51. 2. Koster H. Demagnetization of pipe ends before and during welding // Welding and Cutting, 1989, № 4, pp.1038-1040. Фіг.1 2 34134 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
