Пристрій для розмагнічування телевізійного кінескопа

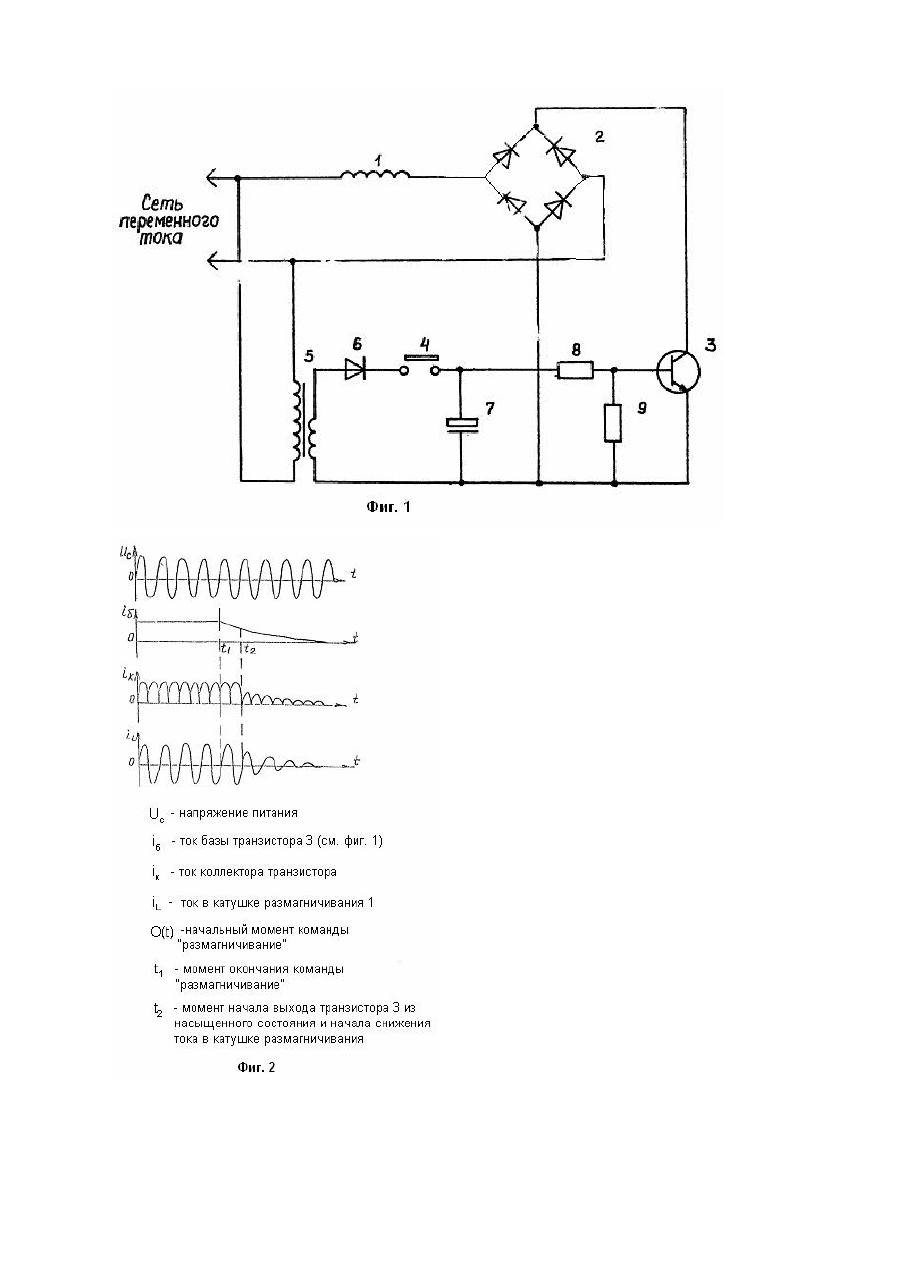

Изобретение относился к телевизионной технике и может наши применение при производстве цветных кинескопов, телевизоров цветного изображения и других воспроизводящих изображение установках, содержащих цветные кинескопы. Наиболее близким к предлагаемому техническому решению является устройство для размагничивания цветных кинескопов, содержащее источник переменного тока, один вывод которого непосредственно, а второй через выключатель и катушку размагничивания соединены с входными выводами выпрямительного моста, резистор, конденсатор, ключевой элемент на транзисторе, источник постоянного напряжения и замыкатель [1]. Недостатком этого устройства является неоптимальная форма тока, протекающего через катушку размагничивания - для эффективного размагничивания кинескопа необходим гарантированный интервал времени, в течение которого амплитуда тока, протекающего через катушку, максимальна. В основу изобретения поставлена задача усовершенствованиея устройства для размагничивания телевизионных кинескопов путем изменения схемы размагничивания, чем обеспечивается повышение эффективности размагничивания и за счет этого сокращается время между циклами размагничивания, повышается производительность труда при производстве кинескопов. Поставленная задача решается тем, что в устройство для размагничивания телевизионного кинескопа, содержащее размагничивающую катушку, четыре диода, соединенные по схеме выпрямительного моста, первый вывод первой диагонали выпрямительного моста подключен к первому выводу размагничивающей катушки, второй вывод которой и второй вывод первой диагонали выпрямительного моста являются входами для переменного тока, нелинейный элемент, выполненный в виде транзистора, коллектор и эмиттер которого подключены соответственно к первому и второму выводам второй диагонали выпрямительного моста, конденсатор и дополнительный диод, согласно изобретению, введены трансформатор, два резистора и ключ, при этом катод дополнительного диода подключен к первому выводу ключа, второй вывод ключа подключен к первому выводу первого транзистора, второй вывод которого и первый вывод второго резистора объединены и подключены к базе транзистора, а первый вывод конденсатора подсоединен к объединенным выводам ключа и первого резистора, а вторые выводы конденсатора и второго резистора объединены и подключены к эмиттеру транзистора и к первому выводу вторичной обмотки трансформатора, второй вывод которой подключен к аноду дополнительного диода, при этом первичная обмотка трансформа гора является входом для переменного тока. Сущность изобретения поясняется чертежами. На фиг. 1 представлена схема устройства размагничивания кинескопа, вариант; на фиг. 2 - временные диаграммы работы устройства. Устройство для размагничивания телевизионного кинескопа содержит катушку размагничивания 1, выпрямитель в виде диодного моста 2, транзистор 3, ключ 4, трансформатор 5, диод 6, конденсатор 7, первый и второй резисторы 8, 9. Эмиттер-коллекторный переход транзистора подсоединен к выходу диодного моста 2. Ключ 4, диод 6 через первый резистор 8 соединены с базой транзистора 3. Второй резистор 9 подсоединен к база-эмиттерному переходу транзистора 3. Первичная обмотка трансформатора 5 подсоединены к первому и второму выводам источника переменного тока, вторичная обмотка соединена одним выводом к аноду диода, а другим - к эмиттеру транзистора 3. Устройство работает следующим образом. При включении устройства (ключа 4) формируется импульсное напряжение, которое создает в цепи базаэмиттер транзистора 3 импульсный линейно совпадающий ток, при этом транзистор 3 в течение 5-10 периодов питающего напряжения находится в насыщенном состоянии. В катушке размагничивания 1 протекает переменный ток, он на протяжении 5-10 периодов питающей сети максимальной амплитуды (фиг. 2). По мере снижения базового тока и выхода транзистора 3 из насыщения увеличивается сопротивление перехода коллектор-эмиттер, при этом амплитуда тока, протекающего через катушку 1 размагничивания, плавно снижается до значения близкого к нулю, что обеспечивает быстродействие размагничивания кинескопа путем уменьшения затраты времени между циклами размагничивания.
