Камера сухого гасіння коксу

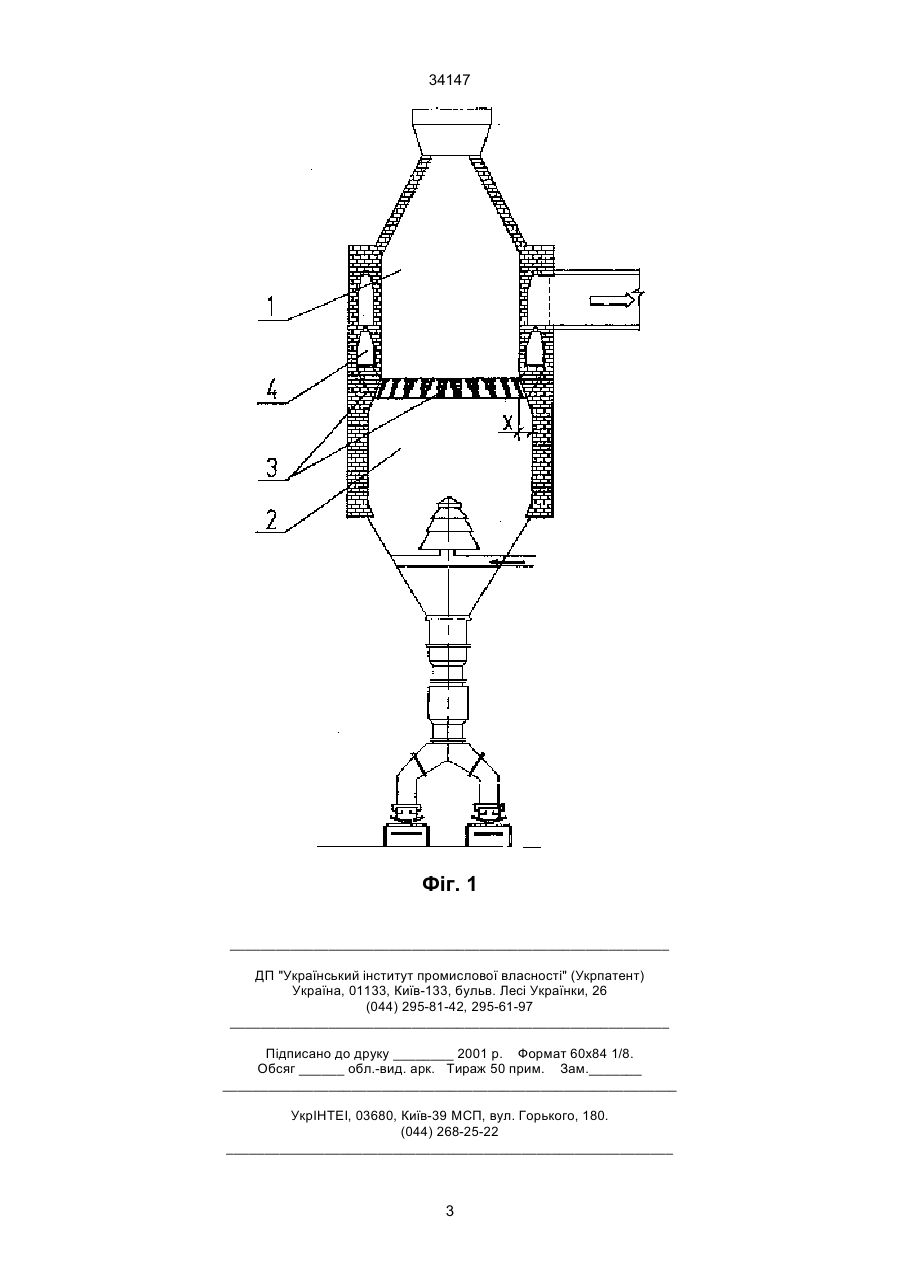

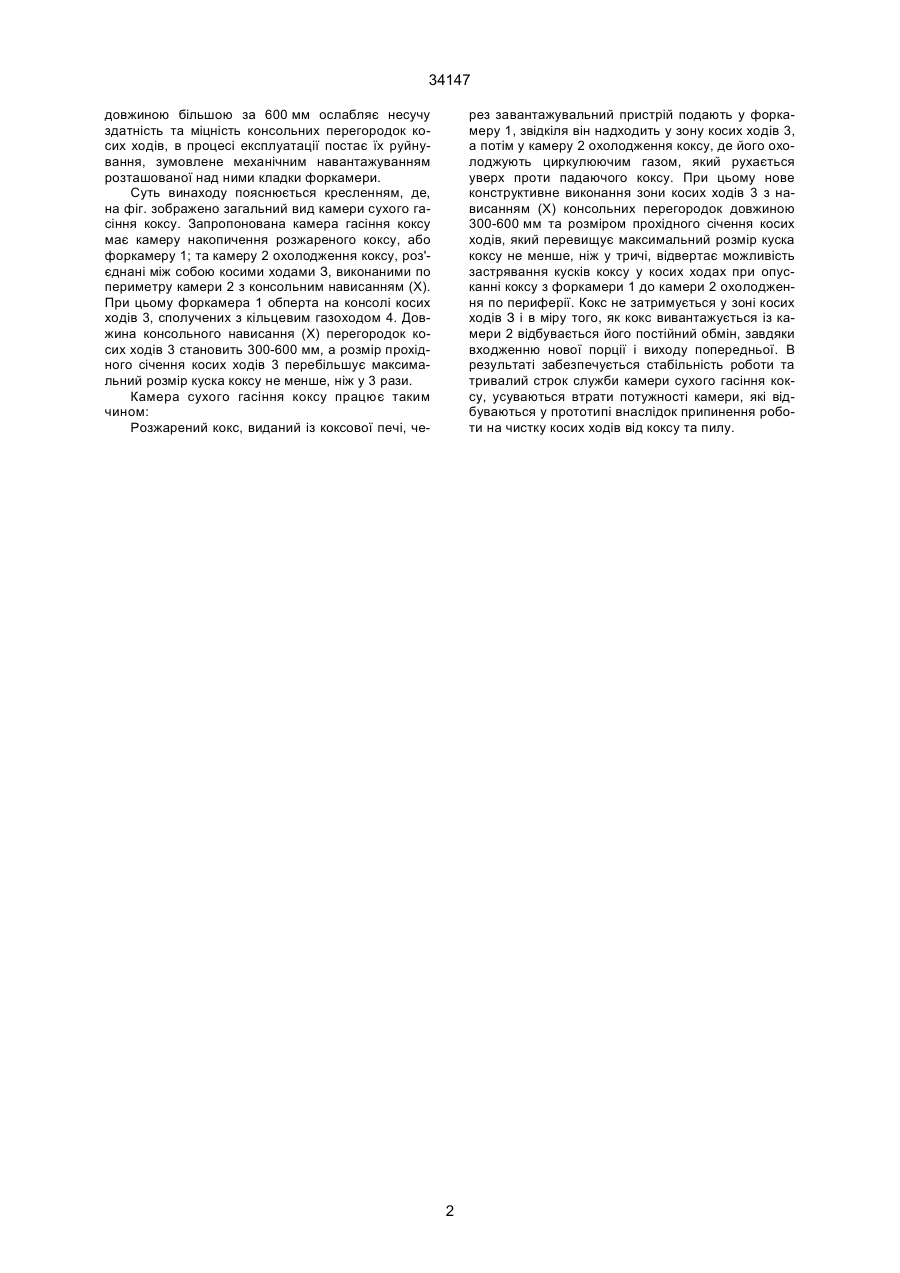

Камера сухого гасіння коксу, яка містить в собі форкамеру, зону охолодження коксу та зону косих ходів, виконаних з консольним нависанням, відмінна тим, що довжина консольного нависання дорівнює 300-600 мм, а прохідне січення косих ходів перебільшує максимальний розмір куска коксу не менше, ніж у 3 рази. (19) (21) 99063162 (22) 09.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Кононенко Василь Семенович, Суренський Олег Миколаєвич (73) Державний інститут по проектуванню підпри 34147 довжиною більшою за 600 мм ослабляє несучу здатність та міцність консольних перегородок косих ходів, в процесі експлуатації постає їх руйнування, зумовлене механічним навантажуванням розташованої над ними кладки форкамери. Суть винаходу пояснюється кресленням, де, на фіг. зображено загальний вид камери сухого гасіння коксу. Запропонована камера гасіння коксу має камеру накопичення розжареного коксу, або форкамеру 1; та камеру 2 охолодження коксу, роз'єднані між собою косими ходами З, виконаними по периметру камери 2 з консольним нависанням (X). При цьому форкамера 1 обперта на консолі косих ходів 3, сполучених з кільцевим газоходом 4. Довжина консольного нависання (X) перегородок косих ходів 3 становить 300-600 мм, а розмір прохідного січення косих ходів 3 перебільшує максимальний розмір куска коксу не менше, ніж у 3 рази. Камера сухого гасіння коксу працює таким чином: Розжарений кокс, виданий із коксової печі, че рез завантажувальний пристрій подають у форкамеру 1, звідкіля він надходить у зону косих ходів 3, а потім у камеру 2 охолодження коксу, де його охолоджують циркулюючим газом, який рухається уверх проти падаючого коксу. При цьому нове конструктивне виконання зони косих ходів 3 з нависанням (X) консольних перегородок довжиною 300-600 мм та розміром прохідного січення косих ходів, який перевищує максимальний розмір куска коксу не менше, ніж у тричі, відвертає можливість застрявання кусків коксу у косих ходах при опусканні коксу з форкамери 1 до камери 2 охолодження по периферії. Кокс не затримується у зоні косих ходів З і в міру того, як кокс вивантажується із камери 2 відбувається його постійний обмін, завдяки входженню нової порції і виходу попередньої. В результаті забезпечується стабільність роботи та тривалий строк служби камери сухого гасіння коксу, усуваються втрати потужності камери, які відбуваються у прототипі внаслідок припинення роботи на чистку косих ходів від коксу та пилу. 2 34147 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
