Завантажувальний пристрій камери сухого гасіння коксу

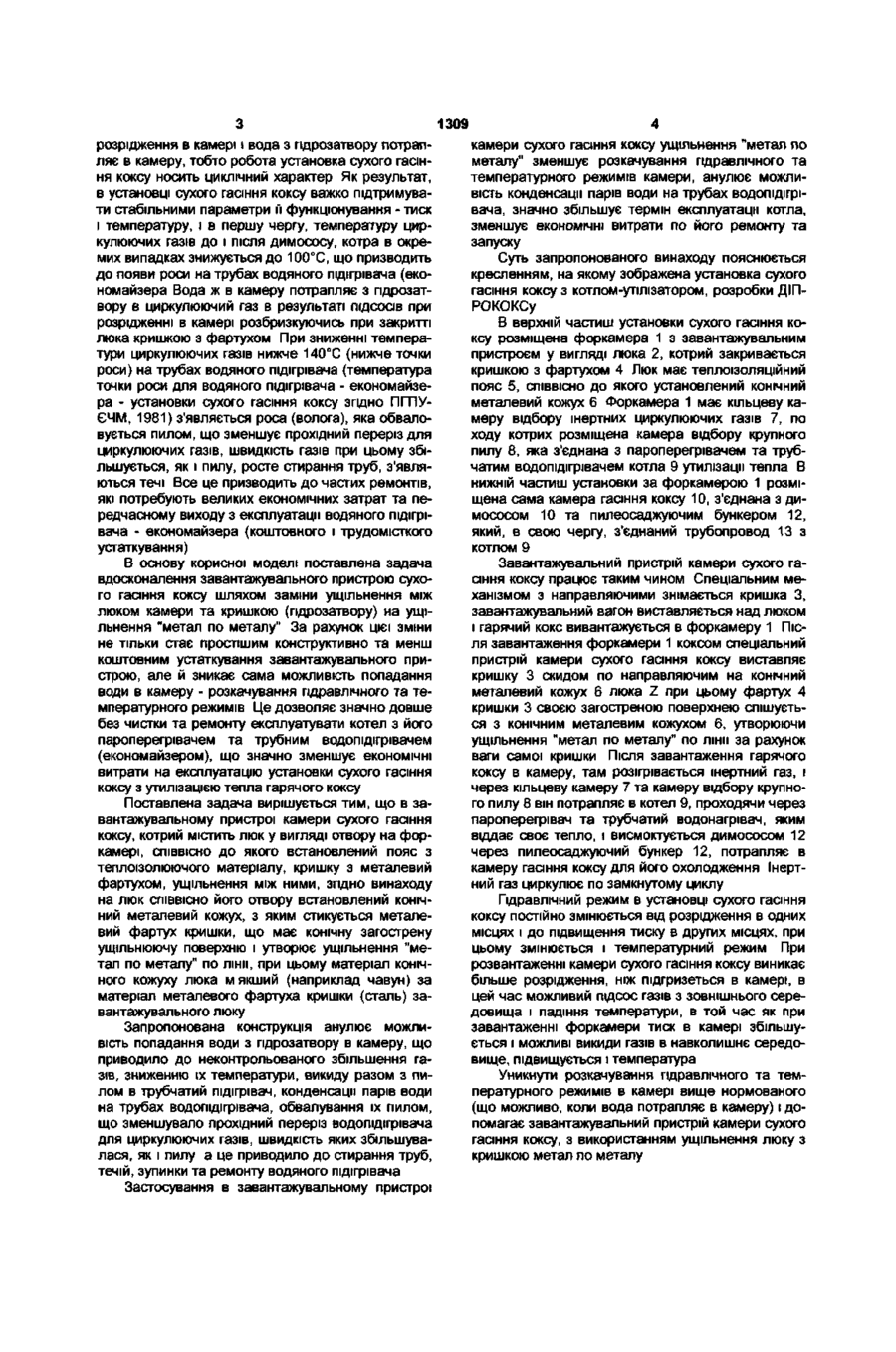

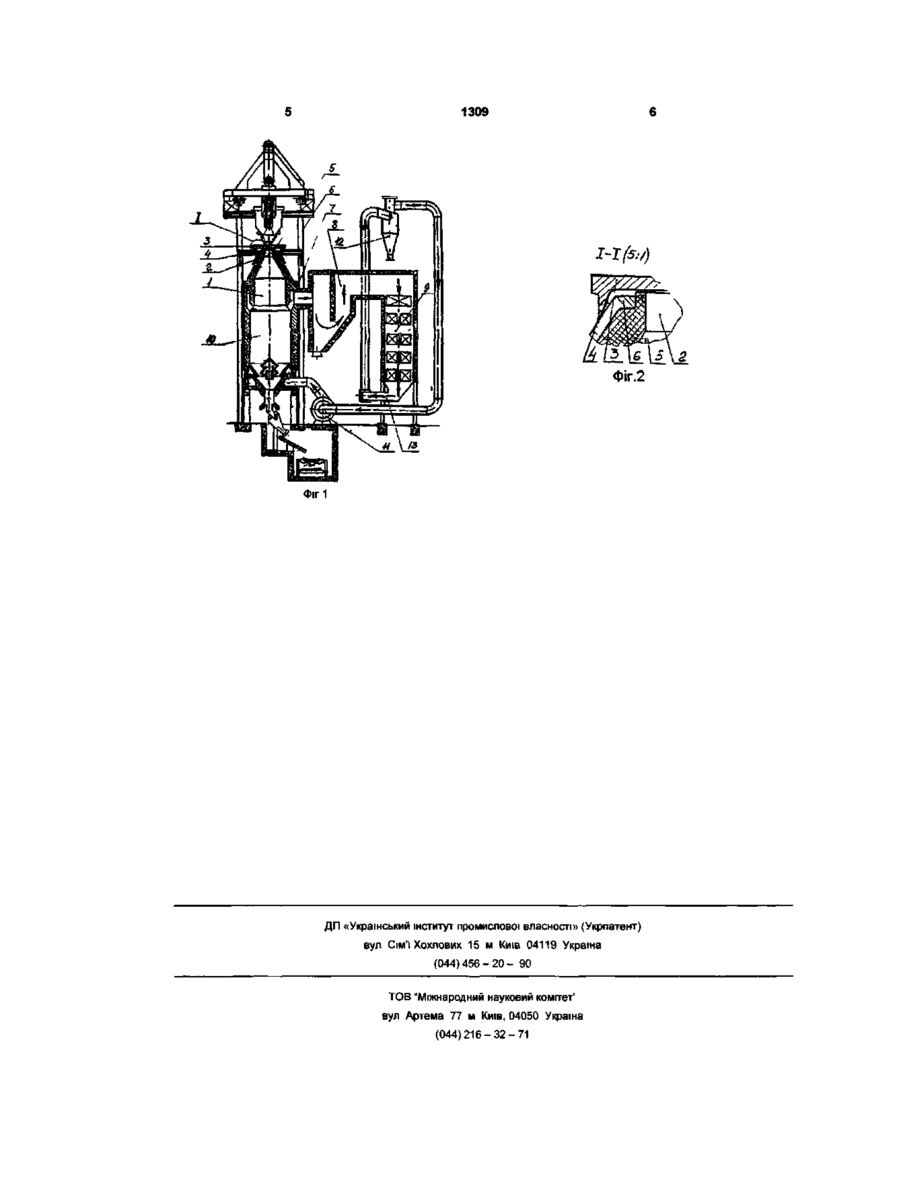

Завантажувальний пристрій камери сухого гасіння коксу, що містить люк у вигляді отвору на форкамері, на якому СПІВВІСНО встановлений пояс з теплоізолюючого матеріалу, кришку з металевим фартухом, ущільнення між ними, який відрізняється тим, що на люк СПІВВІСНО ЙОГО отвору встановлений конічний металевий кожух, з яким стикується металевий фартух кришки, що має конічну загострену ущільнюючу поверхню і утворює ущільнення "метал по металу" по лінії, при цьому матеріал металевого конічного кожуха м'якший, ніж матеріал металевого фартуха Корисна модель відноситься до коксохімічної промисловості до установок сухого гасіння коксу, може знайти застосування в металургійній, ХІМІЧНІЙ промисловостях, де потрібне ущільнення поверхонь, що стикуються при високих температурах ВІДОМІ установки сухого гасіння коксу, в яких завантажувальні пристрої камер сухого гасіння коксу, що являють собою отвір на форкамері, котрий закривається кришкою, а ущільнення стику забезпечується пдрозатвором (авторское свидетельство СССР №1623184, кл С 10 В 39/02, 1981г "Загрузочное устройство камеры сухого тушения кокса», авторское свидетельство СССР №1635549, кл С 10 В 39/02, 21 12 89г «Загрузочное устройство камеры сухого тушения кокса», «Справочник коксохимика» под редакцией А К Шелкова, том 2, стр 174, М, Металлургия, 1965 стр 174, РИ Давидзон «Мастер участка сухого тушения кокса», М Металлургия, 1980, стр 16-20, В С Ткачев, М А Остапенко «Оборудование коксохимических заводов», М Металлургия, 1983, стр 246-248, Справочник «Уплотнения и у техника» под общей редакцией А И Голубева и Л А Кондакова, М Машиностроение, стр 224-229) Найбільш близьким аналогом пристрою, що заявляється, є завантажувальний пристрій камери сухого гасіння коксу на установці сухого гасіння коксу, розробки ДПГОКОКСу, який працює на ВАТ "Авдіївський КХЗ" на Череповецькому КХЗ, та ін він вибраний як прототип і являє собою люк на форкамері установки у вигляді отвору, СПІВВІСНО ДО якого з виступом вгору встановлений пояс з теплоізолюючого матеріалу, на якому розміщений жолоб з проточною водою, люк же закривається кришкою з фартухом, при цьому фартух входить в жолоб з водою, утворюючи ущільнення у вигляді пдрозатвору Загальними суттєвими ознаками відомого завантажувального пристрою та пристрою, що заявляється, є люк на форкамері у вигляді отвору, СПІВВІСНО якому встановлений пояс з теплоізолюючого матеріалу, кришка з фартухом, що закриває люк, ущільнення між ними При роботі відомого завантажувального пристрою через нього в форкамеру завантажаться гарячий кокс, як в накопичував люк закривається кришкою Інертні гази, що охолоджують кокс в камері гасіння коксу та гази з форкамери через кільцевий відбір інертних газів форкамери потрапляють в пилеосаджуючий бункер, потім в тракт утилізаційного котла (проходячи через пароперегрівач, водопідігрівач), через циклон на димосос і знову надходять в камеру гасіння коксу, тобто циркулюють по замкненому циклу Гідравлічний режим установки постійно змінюється, при завантаженні форкамери гарячим коксом, тиск в камері росте й можливі викиди газів з люку, при розвантаженні камери сухого гасіння коксу утворюється CD О CO 1309 розрідження в камері і вода з пдрозатвору потрапляє в камеру, тобто робота установка сухого гасіння коксу носить циклічний характер Як результат, в установці сухого гасіння коксу важко підтримувати стабільними параметри її функціонування - тиск і температуру, і в першу чергу, температуру циркулюючих газів до і після димососу, котра в окремих випадках знижується до 100°С, що призводить до появи роси на трубах водяного підігрівана (економайзера Вода ж в камеру потрапляє з пдрозатвору в циркулюючий газ в результаті ПІДСОСІВ при розрідженні в камері розбризкуючись при закритті люка кришкою з фартухом При зниженні температури циркулюючих газів нижче 140°С (нижче точки роси) на трубах водяного підігрівача (температура точки роси для водяного підігрівача - економайзера - установки сухого гасіння коксу згідно ПГПУЄЧМ, 1981) з'являється роса (волога), яка обваловується пилом, що зменшує прохідний переріз для циркулюючих газів, швидкість газів при цьому збільшується, як і пилу, росте стирання труб, з'являються течі Все це призводить до частих ремонтів, які потребують великих економічних затрат та передчасному виходу з експлуатації водяного підігрівача - економайзера (коштовного і трудомісткого устаткування) В основу корисної моделі поставлена задача вдосконалення завантажувального пристрою сухого гасіння коксу шляхом заміни ущільнення між люком камери та кришкою (пдрозатвору) на ущільнення "метал по металу" За рахунок цієї зміни не тільки стає простішим конструктивно та менш коштовним устаткування завантажувального пристрою, але й зникає сама можливість попадання води в камеру - розкачування гідравлічного та температурного режимів Це дозволяє значно довше без чистки та ремонту експлуатувати котел з його пароперегрівачем та трубним водопідігрівачем (економайзером), що значно зменшує економічні витрати на експлуатацію установки сухого гасіння коксу з утилізацією тепла гарячого коксу Поставлена задача вирішується тим, що в завантажувальному пристрої камери сухого гасіння коксу, котрий містить люк у вигляді отвору на форкамері, СПІВВІСНО до якого встановлений пояс з теплоізолюючого матеріалу, кришку з металевий фартухом, ущільнення між ними, згідно винаходу на люк СПІВВІСНО його отвору встановлений конічний металевий кожух, з яким стикується металевий фартух кришки, що має конічну загострену ущільнюючу поверхню і утворює ущільнення "метал по металу" по лінії, при цьому матеріал конічного кожуху люка м якший (наприклад чавун) за матеріал металевого фартуха кришки (сталь) завантажувального люку Запропонована конструкція анулює можливість попадання води з пдрозатвору в камеру, що приводило до неконтрольованого збільшення газів, зниженню їх температури, викиду разом з пилом в трубчатий підігрівай, конденсації парів води на трубах водопідігрівача, обвалування їх пилом, що зменшувало прохідний переріз водопідігрівача для циркулюючих газів, швидкість яких збільшувалася, як і пилу а це приводило до стирання труб, течій, зупинки та ремонту водяного підігрівача Застосування в завантажувальному пристрої камери сухого гасіння коксу ущільнення "метал по металу" зменшує розкачування гідравлічного та температурного режимів камери, анулює можливість конденсації парів води на трубах водопідігрівача, значно збільшує термін експлуатації котла, зменшує економічні витрати по його ремонту та запуску Суть запропонованого винаходу пояснюється кресленням, на якому зображена установка сухого гасіння коксу з котлом-уллізатором, розробки ДІПРОКОКСу В верхній частиш установки сухого гасіння коксу розміщена форкамера 1 з завантажувальним пристроєм у вигляді люка 2, котрий закривається кришкою з фартухом 4 Люк має теплоізоляційний пояс 5, СПІВВІСНО до якого установлений конічний металевий кожух 6 Форкамера 1 має кільцеву камеру відбору інертних циркулюючих газів 7, по ходу котрих розміщена камера відбору крупного пилу 8, яка з'єднана з пароперегрівачем та трубчатим водопідігрівачем котла 9 утилізації тепла В нижній частиш установки за форкамерою 1 розміщена сама камера гасіння коксу 10, з'єднана з димососом 10 та пилеосаджуючим бункером 12, який, в свою чергу, з'єднаний трубопровод 13 з котлом 9 Завантажувальний пристрій камери сухого гасіння коксу працює таким чином Спеціальним механізмом з направляючими знімається кришка З, завантажувальний вагон виставляється над люком і гарячий кокс вивантажується в форкамеру 1 Після завантаження форкамери 1 коксом спеціальний пристрій камери сухого гасіння коксу виставляє кришку 3 скидом по направляючим на конічний металевий кожух 6 люка Z при цьому фартух 4 кришки 3 своєю загостреною поверхнею спішується з конічним металевим кожухом 6, утворюючи ущільнення "метал по металу" по лінії за рахунок ваги самої кришки Після завантаження гарячого коксу в камеру, там розігрівається інертний газ, і через кільцеву камеру 7 та камеру відбору крупного пилу 8 він потрапляє в котел 9, проходячи через пароперегрівач та трубчатий водонагрівач, яким віддає своє тепло, і висмоктується димососом 12 через пилеосаджуючий бункер 12, потрапляє в камеру гасіння коксу для його охолодження Інертний газ циркулює по замкнутому циклу Гідравлічний режим в установці сухого гасіння коксу постійно змінюється від розрідження в одних місцях і до підвищення тиску в других місцях, при цьому змінюється і температурний режим При розвантаженні камери сухого гасіння коксу виникає більше розрідження, ніж підгризеться в камері, в цей час можливий підсос газів з зовнішнього середовища і падіння температури, в той час як при завантаженні форкамери тиск в камері збільшується і можливі викиди газів в навколишнє середовище, підвищується і температура Уникнути розкачування гідравлічного та температурного режимів в камері вище нормованого (що можливо, коли вода потрапляє в камеру) і допомагає завантажувальний пристрій камери сухого гасіннякоксу, з використанням ущільнення люку з кришкою метал по металу 1309 I-Ifs.v) Фіг.2 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сімї Хохлових 15 м Київ 04119 Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет' вул Артема 77 м Київ, 04050 Україна (044)216-32-71
