Тренажер для підсилення вентиляції легенів

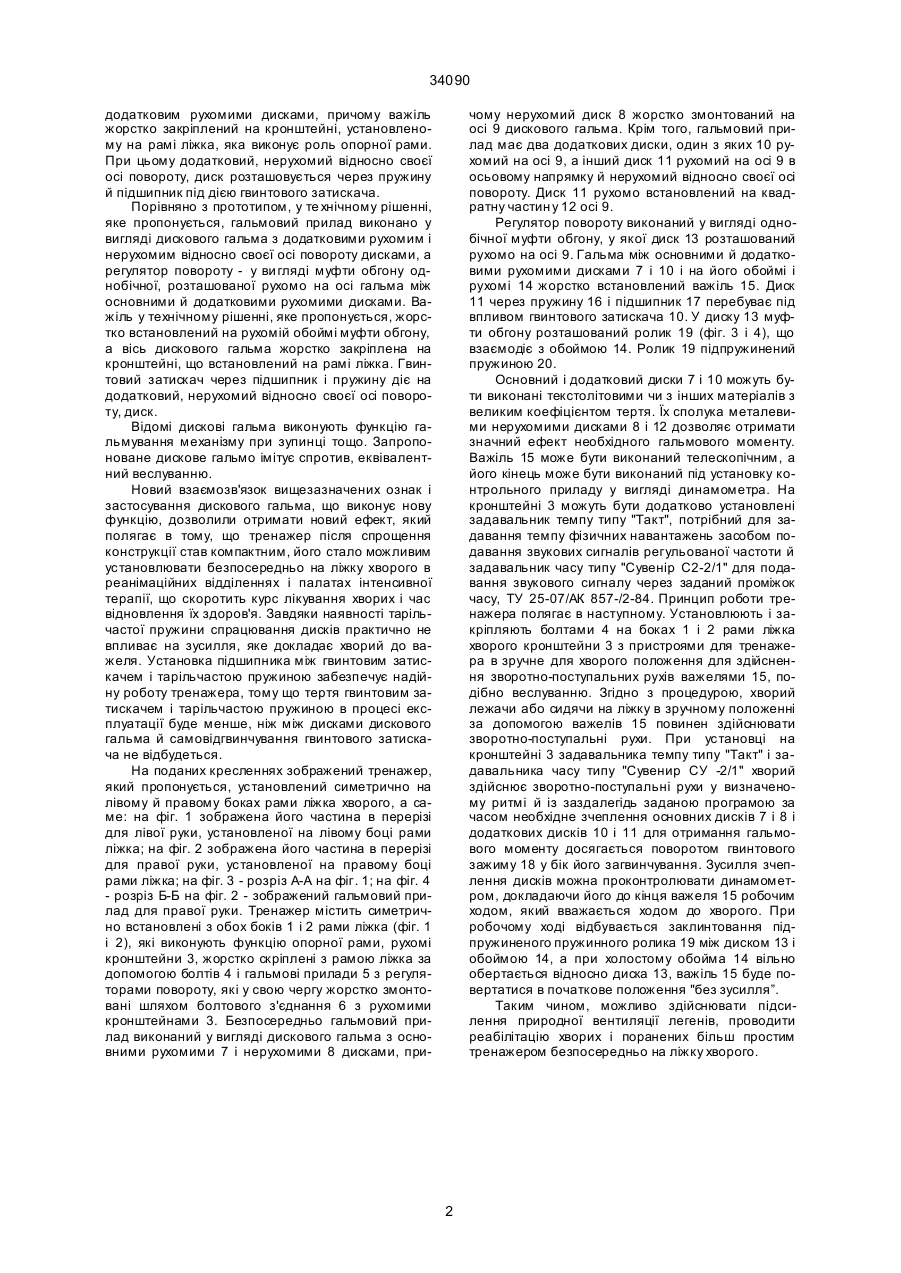

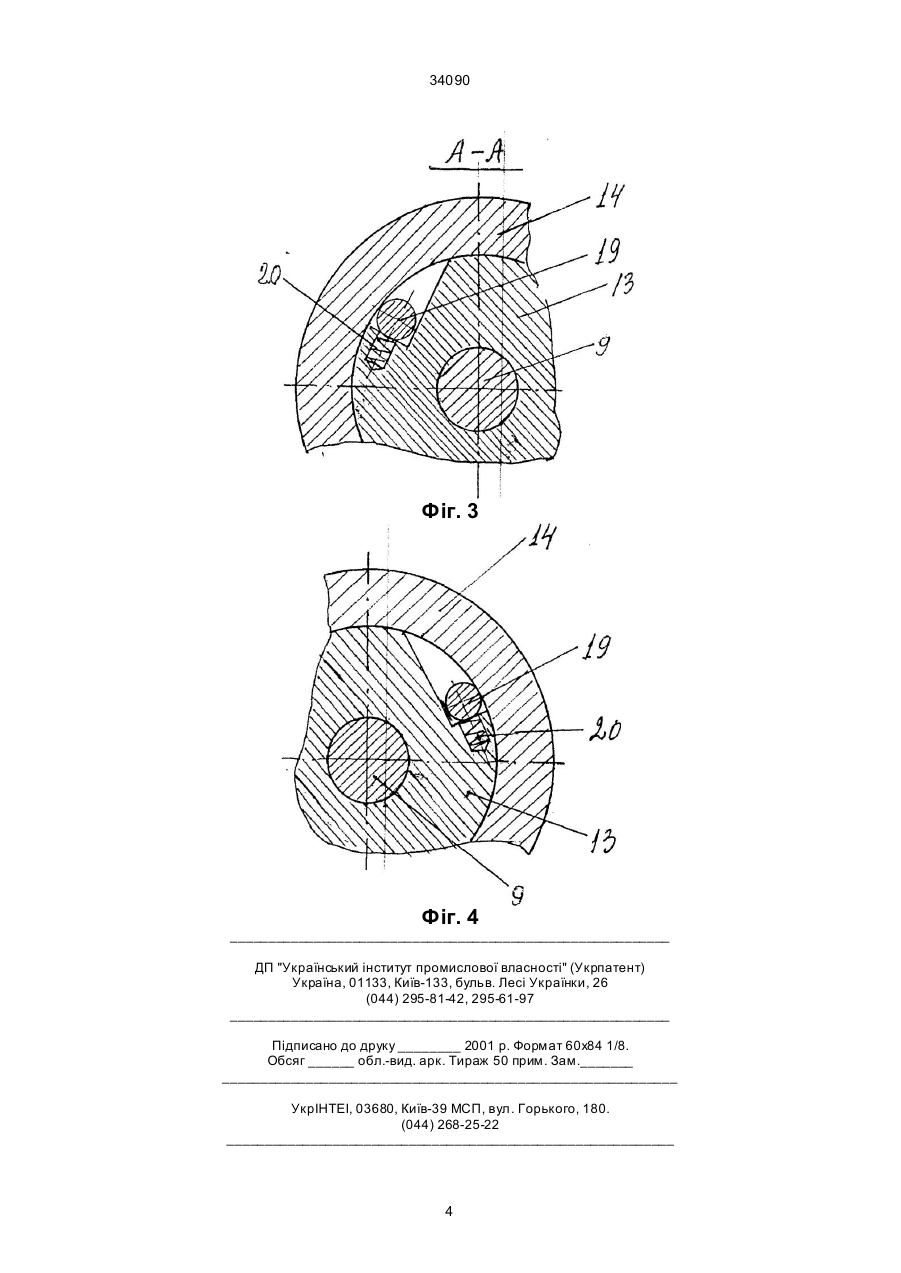

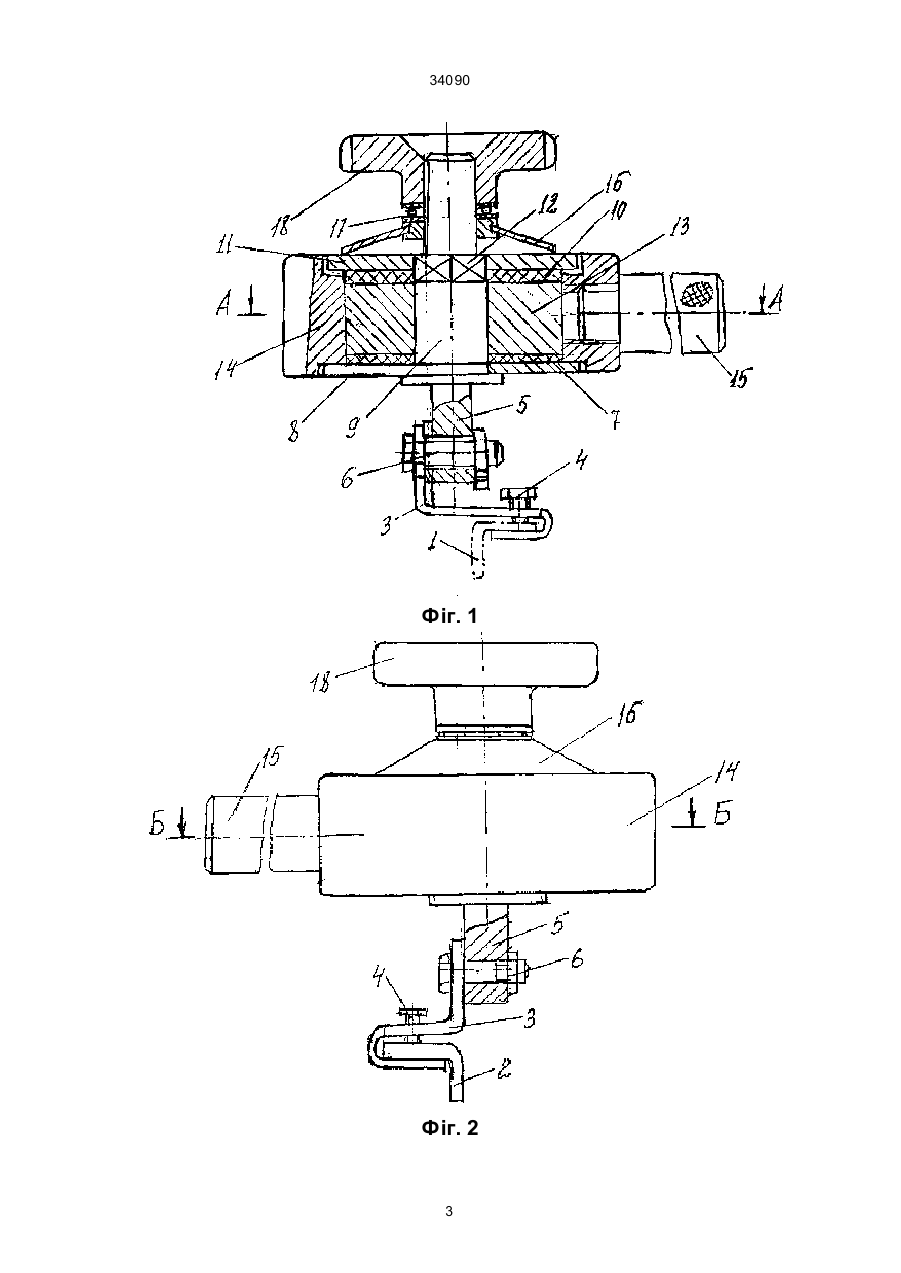

Тренажер для підсилення вентиляції легенів, що містить симетрично встановлені на обох боках опорної рами ліжка кронштейни, гальмові пристрої з регуляторами повороту й важелями, який відрізняється тим, що гальмовий пристрій виконаний у 34090 додатковим рухомими дисками, причому важіль жорстко закріплений на кронштейні, установленому на рамі ліжка, яка виконує роль опорної рами. При цьому додатковий, нерухомий відносно своєї осі повороту, диск розташовується через пружину й підшипник під дією гвинтового затискача. Порівняно з прототипом, у те хнічному рішенні, яке пропонується, гальмовий прилад виконано у вигляді дискового гальма з додатковими рухомим і нерухомим відносно своєї осі повороту дисками, а регулятор повороту - у ви гляді муфти обгону однобічної, розташованої рухомо на осі гальма між основними й додатковими рухомими дисками. Важіль у технічному рішенні, яке пропонується, жорстко встановлений на рухомій обоймі муфти обгону, а вісь дискового гальма жорстко закріплена на кронштейні, що встановлений на рамі ліжка. Гвинтовий затискач через підшипник і пружину діє на додатковий, нерухомий відносно своєї осі повороту, диск. Відомі дискові гальма виконують функцію гальмування механізму при зупинці тощо. Запропоноване дискове гальмо імітує спротив, еквівалентний веслуванню. Новий взаємозв'язок вищезазначених ознак і застосування дискового гальма, що виконує нову функцію, дозволили отримати новий ефект, який полягає в тому, що тренажер після спрощення конструкції став компактним, його стало можливим установлювати безпосередньо на ліжку хворого в реанімаційних відділеннях і палатах інтенсивної терапії, що скоротить курс лікування хворих і час відновлення їх здоров'я. Завдяки наявності тарільчастої пружини спрацювання дисків практично не впливає на зусилля, яке докладає хворий до важеля. Установка підшипника між гвинтовим затискачем і тарільчастою пружиною забезпечує надійну роботу тренажера, тому що тертя гвинтовим затискачем і тарільчастою пружиною в процесі експлуатації буде менше, ніж між дисками дискового гальма й самовідгвинчування гвинтового затискача не відбудеться. На поданих кресленнях зображений тренажер, який пропонується, установлений симетрично на лівому й правому боках рами ліжка хворого, а саме: на фіг. 1 зображена його частина в перерізі для лівої руки, установленої на лівому боці рами ліжка; на фіг. 2 зображена його частина в перерізі для правої руки, установленої на правому боці рами ліжка; на фіг. 3 - розріз А-А на фіг. 1; на фіг. 4 - розріз Б-Б на фіг. 2 - зображений гальмовий прилад для правої руки. Тренажер містить симетрично встановлені з обох боків 1 і 2 рами ліжка (фіг. 1 і 2), які виконують функцію опорної рами, рухомі кронштейни 3, жорстко скріплені з рамою ліжка за допомогою болтів 4 і гальмові прилади 5 з регуляторами повороту, які у свою чергу жорстко змонтовані шляхом болтового з'єднання 6 з рухомими кронштейнами 3. Безпосередньо гальмовий прилад виконаний у вигляді дискового гальма з основними рухомими 7 і нерухомими 8 дисками, при чому нерухомий диск 8 жорстко змонтований на осі 9 дискового гальма. Крім того, гальмовий прилад має два додаткових диски, один з яких 10 рухомий на осі 9, а інший диск 11 рухомий на осі 9 в осьовому напрямку й нерухомий відносно своєї осі повороту. Диск 11 рухомо встановлений на квадратну частин у 12 осі 9. Регулятор повороту виконаний у вигляді однобічної муфти обгону, у якої диск 13 розташований рухомо на осі 9. Гальма між основними й додатковими рухомими дисками 7 і 10 і на його обоймі і рухомі 14 жорстко встановлений важіль 15. Диск 11 через пружину 16 і підшипник 17 перебуває під впливом гвинтового затискача 10. У диску 13 муфти обгону розташований ролик 19 (фіг. 3 і 4), що взаємодіє з обоймою 14. Ролик 19 підпружинений пружиною 20. Основний і додатковий диски 7 і 10 можуть бути виконані текстолітовими чи з інших матеріалів з великим коефіцієнтом тертя. Їх сполука металевими нерухомими дисками 8 і 12 дозволяє отримати значний ефект необхідного гальмового моменту. Важіль 15 може бути виконаний телескопічним, а його кінець може бути виконаний під установку контрольного приладу у вигляді динамометра. На кронштейні 3 можуть бути додатково установлені задавальник темпу типу "Такт", потрібний для задавання темпу фізичних навантажень засобом подавання звукових сигналів регульованої частоти й задавальник часу типу "Сувенір С2-2/1" для подавання звукового сигналу через заданий проміжок часу, ТУ 25-07/АК 857-/2-84. Принцип роботи тренажера полягає в наступному. Установлюють і закріпляють болтами 4 на боках 1 і 2 рами ліжка хворого кронштейни 3 з пристроями для тренажера в зручне для хворого положення для здійснення зворотно-поступальних рухів важелями 15, подібно веслуванню. Згідно з процедурою, хворий лежачи або сидячи на ліжку в зручному положенні за допомогою важелів 15 повинен здійснювати зворотно-поступальні рухи. При установці на кронштейні 3 задавальника темпу типу "Такт" і задавальника часу типу "Сувенир СУ -2/1" хворий здійснює зворотно-поступальні рухи у визначеному ритмі й із заздалегідь заданою програмою за часом необхідне зчеплення основних дисків 7 і 8 і додаткових дисків 10 і 11 для отримання гальмового моменту досягається поворотом гвинтового зажиму 18 у бік його загвинчування. Зусилля зчеплення дисків можна проконтролювати динамометром, докладаючи його до кінця важеля 15 робочим ходом, який вважається ходом до хворого. При робочому ході відбувається заклинтовання підпружиненого пружинного ролика 19 між диском 13 і обоймою 14, а при холостому обойма 14 вільно обертається відносно диска 13, важіль 15 буде повертатися в початкове положення "без зусилля”. Таким чином, можливо здійснювати підсилення природної вентиляції легенів, проводити реабілітацію хворих і поранених більш простим тренажером безпосередньо на ліжку хворого. 2 34090 Фіг. 1 Фіг. 2 3 34090 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
