Пересувна установка для миття та сушіння автомобілів з регенерацією мийних розчинів

Завантажити PDF файл.

Формула / Реферат

Пересувна установка для миття та сушіння автомобілів з регенерацією мийних розчинів, що включає розташовані на шасі душируючий колектор, оснащений тентом і роторними щітками на поворотних консолях, електродвигун, пульт керування роботою установки, бак-накопичувач, трубопроводи стічної і очищеної води, калорифер з вентилятором і засувкою, насоси відкачки і миття, яка відрізняється тим, що додатково включає флотатор, оснащений компресором і оснащений пінозбірником, полицеві відстійники, трубопроводи стічної і очищеної води оснащені фільтрами очищення і доочищення, коридорний відстійник, пристрій для електрохімічного очищення мийних розчинів.

Текст

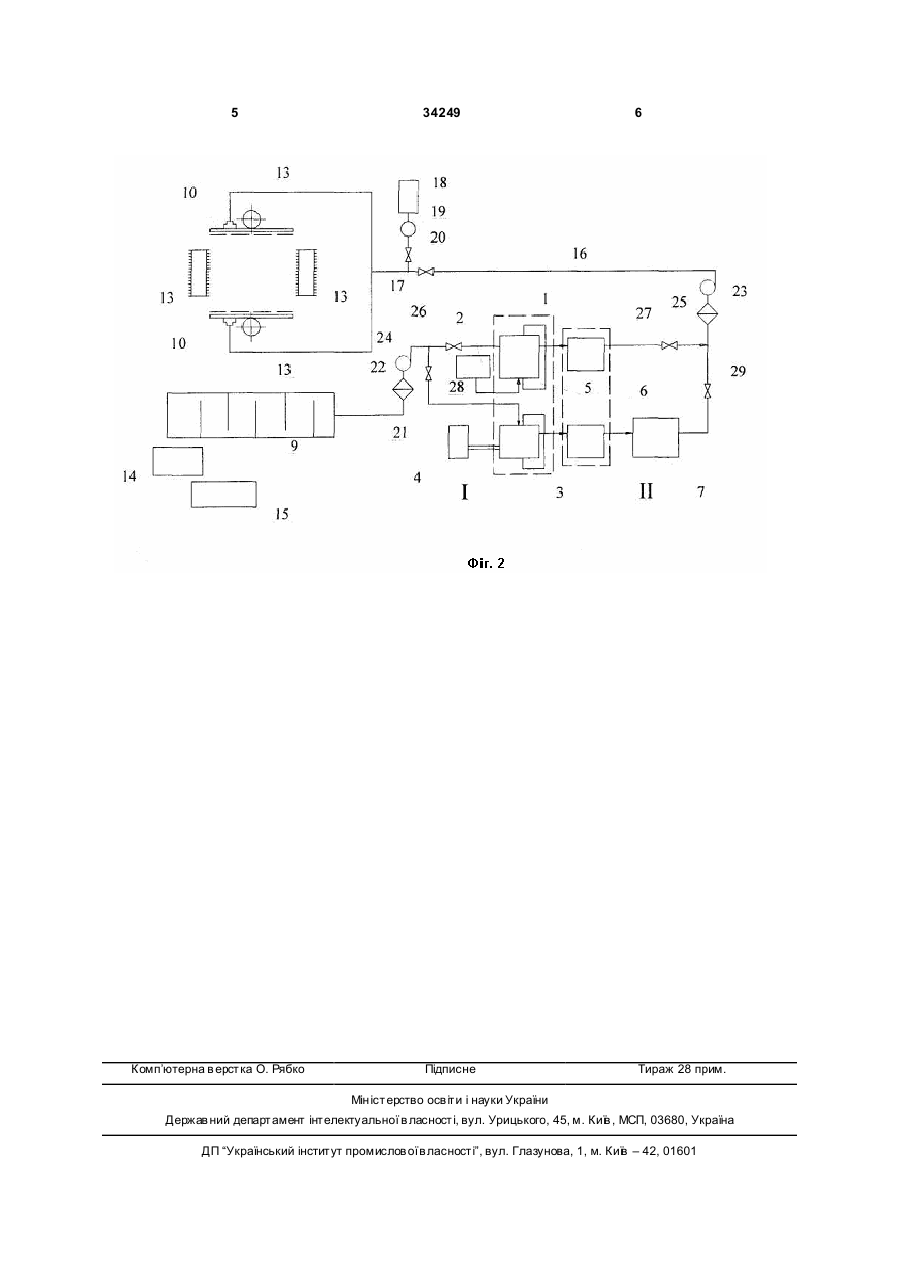

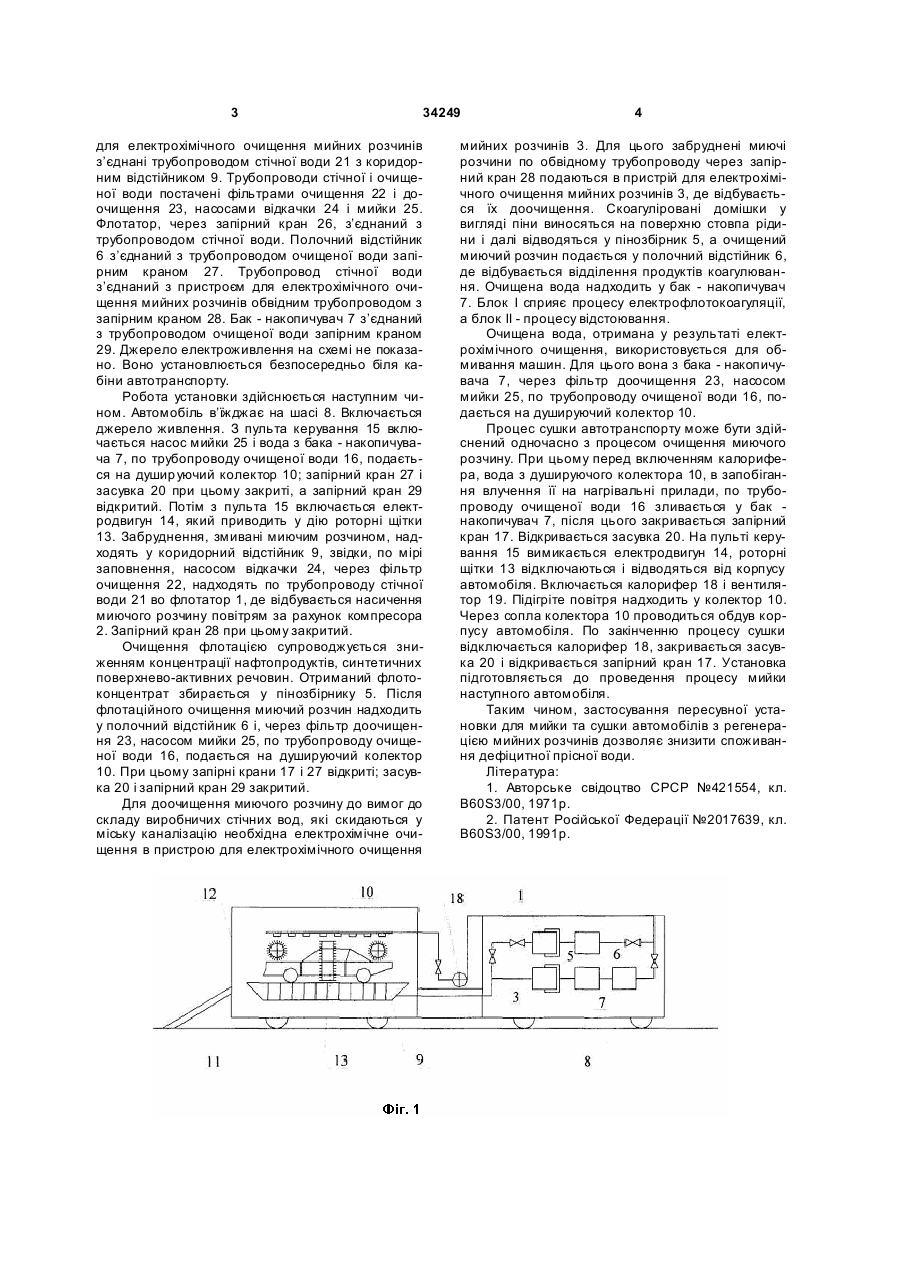

Пересувна установка для миття та сушіння автомобілів з регенерацією мийних розчинів, що включає розташовані на шасі душируючий колектор, оснащений тентом і роторними щітками на 3 34249 для електрохімічного очищення мийних розчинів з’єднані трубопроводом стічної води 21 з коридорним відстійником 9. Трубопроводи стічної і очищеної води постачені фільтрами очищення 22 і доочищення 23, насосами відкачки 24 і мийки 25. Флотатор, через запірний кран 26, з’єднаний з трубопроводом стічної води. Полочний відстійник 6 з’єднаний з трубопроводом очищеної води запірним краном 27. Трубопровод стічної води з’єднаний з пристроєм для електрохімічного очищення мийних розчинів обвідним трубопроводом з запірним краном 28. Бак - накопичувач 7 з’єднаний з трубопроводом очищеної води запірним краном 29. Джерело електроживлення на схемі не показано. Воно установлюється безпосередньо біля кабіни автотранспорту. Робота установки здійснюється наступним чином. Автомобіль в’їжджає на шасі 8. Включається джерело живлення. З пульта керування 15 включається насос мийки 25 і вода з бака - накопичувача 7, по трубопроводу очищеної води 16, подається на душир уючий колектор 10; запірний кран 27 і засувка 20 при цьому закриті, а запірний кран 29 відкритий. Потім з пульта 15 включається електродвигун 14, який приводить у дію роторні щітки 13. Забруднення, змивані миючим розчином, надходять у коридорний відстійник 9, звідки, по мірі заповнення, насосом відкачки 24, через фільтр очищення 22, надходять по трубопроводу стічної води 21 во флотатор 1, де відбувається насичення миючого розчину повітрям за рахунок компресора 2. Запірний кран 28 при цьому закритий. Очищення флотацією супроводжується зниженням концентрації нафтопродуктів, синтетичних поверхнево-активних речовин. Отриманий флотоконцентрат збирається у пінозбірнику 5. Після флотаційного очищення миючий розчин надходить у полочний відстійник 6 і, через фільтр доочищення 23, насосом мийки 25, по трубопроводу очищеної води 16, подається на душируючий колектор 10. При цьому запірні крани 17 і 27 відкриті; засувка 20 і запірний кран 29 закритий. Для доочищення миючого розчину до вимог до складу виробничих стічних вод, які скидаються у міську каналізацію необхідна електрохімічне очищення в пристрою для електрохімічного очищення 4 мийних розчинів 3. Для цього забруднені миючі розчини по обвідному трубопроводу через запірний кран 28 подаються в пристрій для електрохімічного очищення мийних розчинів 3, де відбувається їх доочищення. Скоагуліровані домішки у вигляді піни виносяться на поверхню стовпа рідини і далі відводяться у пінозбірник 5, а очищений миючий розчин подається у полочний відстійник 6, де відбувається відділення продуктів коагулювання. Очищена вода надходить у бак - накопичувач 7. Блок І сприяє процесу електрофлотокоагуляції, а блок II - процесу відстоювання. Очищена вода, отримана у результаті електрохімічного очищення, використовується для обмивання машин. Для цього вона з бака - накопичувача 7, через фільтр доочищення 23, насосом мийки 25, по трубопроводу очищеної води 16, подається на душируючий колектор 10. Процес сушки автотранспорту може бути здійснений одночасно з процесом очищення миючого розчину. При цьому перед включенням калорифера, вода з душируючого колектора 10, в запобігання влучення її на нагрівальні прилади, по трубопроводу очищеної води 16 зливається у бак накопичувач 7, після цього закривається запірний кран 17. Відкривається засувка 20. На пульті керування 15 вимикається електродвигун 14, роторні щітки 13 відключаються і відводяться від корпусу автомобіля. Включається калорифер 18 і вентилятор 19. Підігріте повітря надходить у колектор 10. Через сопла колектора 10 проводиться обдув корпусу автомобіля. По закінченню процесу сушки відключається калорифер 18, закривається засувка 20 і відкривається запірний кран 17. Установка підготовляється до проведення процесу мийки наступного автомобіля. Таким чином, застосування пересувної установки для мийки та сушки автомобілів з регенерацією мийних розчинів дозволяє знизити споживання дефіцитної прісної води. Література: 1. Авторське свідоцтво СРСР №421554, кл. В60S3/00, 1971р. 2. Патент Російської Федерації №2017639, кл. В60S3/00, 1991р. 5 Комп’ютерна в ерстка О. Рябко 34249 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mobile unit for washing and drying vehicles with regeneration of washing solutions

Автори англійською

Berezutskyi Viacheslav Volodymyrovych, Bukatenko Natalia Oleksiivna

Назва патенту російською

Передвижная установка для мойки и сушки автомобилей с регенерацией моечных растворов

Автори російською

Березуцкий Вячеслав Владимирович, Букатенко Наталья Алексеевна

МПК / Мітки

МПК: B60S 3/00

Мітки: сушіння, установка, миття, регенерацією, пересувна, розчинів, автомобілів, мийних
