Спосіб вібропресування формувальних сумішей
Номер патенту: 34261
Опубліковано: 15.02.2001
Автори: Рагозін Олег Анатолійович, Вірник Микола Миколайович, Пішенін Володимир Олексійович, Іскович-Лотоцький Ростислав Дмитрович
Текст

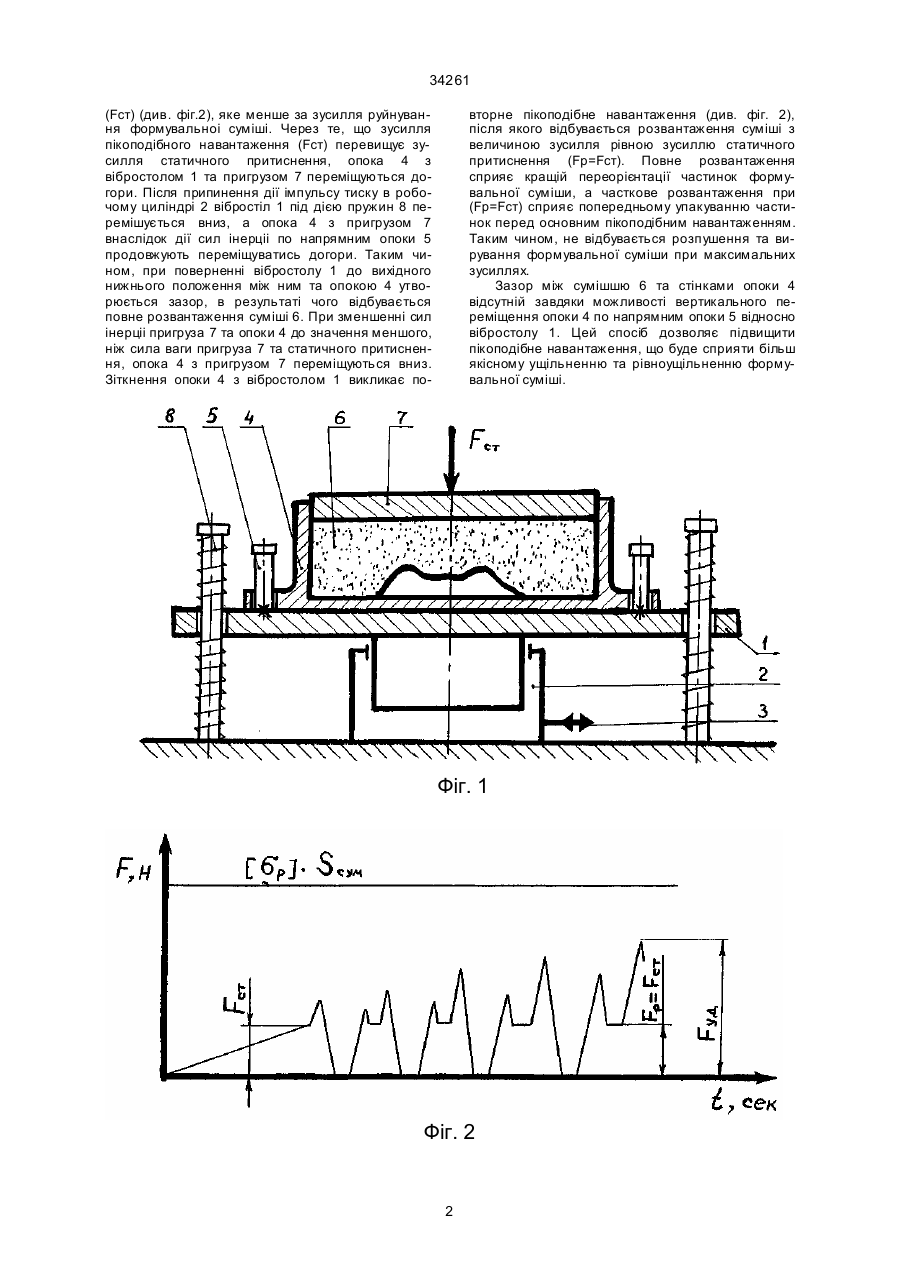

Спосіб вібропресування формувальних сумішей шля хом періодичних силових дій, що 34261 (Fст) (див. фіг.2), яке менше за зусилля руйнування формувальноі суміші. Через те, що зусилля пікоподібного навантаження (Fcт) перевищує зусилля статичного притиснення, опока 4 з вібростолом 1 та пригрузом 7 переміщуються догори. Після припинення дії імпульсу тиску в робочому циліндрі 2 вібростіл 1 під дією пружин 8 перемішується вниз, а опока 4 з пригрузом 7 внаслідок дії сил інерціі по напрямним опоки 5 продовжують переміщуватись догори. Таким чином, при поверненні вібростолу 1 до вихідного нижнього положення між ним та опокою 4 утворюється зазор, в результаті чого відбувається повне розвантаження суміші 6. При зменшенні сил інерціі пригруза 7 та опоки 4 до значення меншого, ніж сила ваги пригруза 7 та статичного притиснення, опока 4 з пригрузом 7 переміщуються вниз. Зіткнення опоки 4 з вібростолом 1 викликає по вторне пікоподібне навантаження (див. фіг. 2), після якого відбувається розвантаження суміші з величиною зусилля рівною зусиллю статичного притиснення (Fр=Fст). Повне розвантаження сприяє кращій переорієнтації частинок формувальної суміши, а часткове розвантаження при (Fр=Fст) сприяє попередньому упакуванню частинок перед основним пікоподібним навантаженням. Таким чином, не відбувається розпушення та вирування формувальної суміши при максимальних зусиллях. Зазор між сумішшю 6 та стінками опоки 4 відсутній завдяки можливості вертикального переміщення опоки 4 по напрямним опоки 5 відносно вібростолу 1. Цей спосіб дозволяє підвищити пікоподібне навантаження, що буде сприяти більш якісному ущільненню та рівноущільненню формувальної суміші. Фіг. 1 Фіг. 2 2 34261 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of vibrocompression of molding mixtures
Автори англійськоюIskovych-Lototskyi Rostyslav Dmytrovych, Virnyk Mykola Mykolaiovych, Rahozin Oleh Anatoliiovych, Pishenin Volodymyr Oleksiiovych
Назва патенту російськоюСпособ вибропрессования формовочных смесей
Автори російськоюИскович-Лотоцкий Ростислав Дмитриевич, Вирнык Николай Николаевич, Рагозин Олег Анатольевич, Пишенин Владимир Алексеевич
МПК / Мітки
МПК: B22C 15/00, B28B 3/00
Мітки: спосіб, вібропресування, формувальних, сумішей
Код посилання
<a href="https://ua.patents.su/3-34261-sposib-vibropresuvannya-formuvalnikh-sumishejj.html" target="_blank" rel="follow" title="База патентів України">Спосіб вібропресування формувальних сумішей</a>
