Спосіб перфорування пласта в свердловині з обсадною колоною

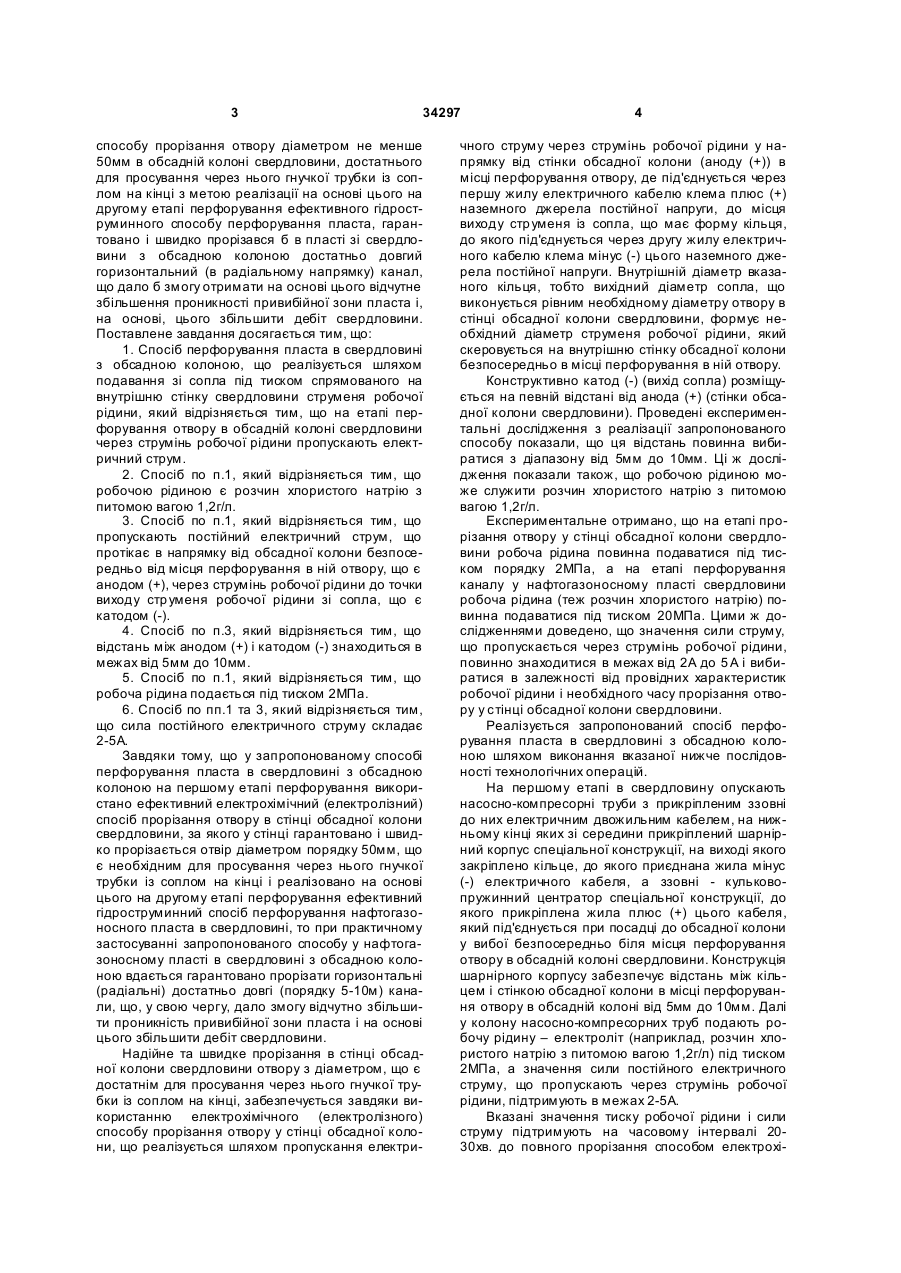

1. Спосіб перфорування пласта в свердловині з обсадною колоною, що реалізується шляхом подавання зі сопла під тиском спрямованого на внутрішню стінку свердловини струменя робочої рідини, який відрізняється тим, що на етапі перфорування отвору в обсадній колоні свердловини 3 34297 способу прорізання отвору діаметром не менше 50мм в обсадній колоні свердловини, достатнього для просування через нього гнучкої трубки із соплом на кінці з метою реалізації на основі цього на другому етапі перфорування ефективного гідроструминного способу перфорування пласта, гарантовано і швидко прорізався б в пласті зі свердловини з обсадною колоною достатньо довгий горизонтальний (в радіальному напрямку) канал, що дало б змогу отримати на основі цього відчутне збільшення проникності привибійної зони пласта і, на основі, цього збільшити дебіт свердловини. Поставлене завдання досягається тим, що: 1. Спосіб перфорування пласта в свердловині з обсадною колоною, що реалізується шляхом подавання зі сопла під тиском спрямованого на внутрішню стінку свердловини струменя робочої рідини, який відрізняється тим, що на етапі перфорування отвору в обсадній колоні свердловини через струмінь робочої рідини пропускають електричний струм. 2. Спосіб по п.1, який відрізняється тим, що робочою рідиною є розчин хлористого натрію з питомою вагою 1,2г/л. 3. Спосіб по п.1, який відрізняється тим, що пропускають постійний електричний струм, що протікає в напрямку від обсадної колони безпосередньо від місця перфорування в ній отвору, що є анодом (+), через струмінь робочої рідини до точки виходу стр уменя робочої рідини зі сопла, що є катодом (-). 4. Спосіб по п.3, який відрізняється тим, що відстань між анодом (+) і катодом (-) знаходиться в межах від 5мм до 10мм. 5. Спосіб по п.1, який відрізняється тим, що робоча рідина подається під тиском 2МПа. 6. Спосіб по пп.1 та 3, який відрізняється тим, що сила постійного електричного струму складає 2-5А. Завдяки тому, що у запропонованому способі перфорування пласта в свердловині з обсадною колоною на першому етапі перфорування використано ефективний електрохімічний (електролізний) спосіб прорізання отвору в стінці обсадної колони свердловини, за якого у стінці гарантовано і швидко прорізається отвір діаметром порядку 50мм, що є необхідним для просування через нього гнучкої трубки із соплом на кінці і реалізовано на основі цього на другому етапі перфорування ефективний гідроструминний спосіб перфорування нафтогазоносного пласта в свердловині, то при практичному застосуванні запропонованого способу у нафтогазоносному пласті в свердловині з обсадною колоною вдається гарантовано прорізати горизонтальні (радіальні) достатньо довгі (порядку 5-10м) канали, що, у свою чергу, дало змогу відчутно збільшити проникність привибійної зони пласта і на основі цього збільшити дебіт свердловини. Надійне та швидке прорізання в стінці обсадної колони свердловини отвору з діаметром, що є достатнім для просування через нього гнучкої трубки із соплом на кінці, забезпечується завдяки використанню електрохімічного (електролізного) способу прорізання отвору у стінці обсадної колони, що реалізується шляхом пропускання електри 4 чного струму через струмінь робочої рідини у напрямку від стінки обсадної колони (аноду (+)) в місці перфорування отвору, де під'єднується через першу жилу електричного кабелю клема плюс (+) наземного джерела постійної напруги, до місця виходу стр уменя із сопла, що має форму кільця, до якого під'єднується через другу жилу електричного кабелю клема мінус (-) цього наземного джерела постійної напруги. Внутрішній діаметр вказаного кільця, тобто вихідний діаметр сопла, що виконується рівним необхідному діаметру отвору в стінці обсадної колони свердловини, формує необхідний діаметр струменя робочої рідини, який скеровується на внутрішню стінку обсадної колони безпосередньо в місці перфорування в ній отвору. Конструктивно катод (-) (вихід сопла) розміщується на певній відстані від анода (+) (стінки обсадної колони свердловини). Проведені експериментальні дослідження з реалізації запропонованого способу показали, що ця відстань повинна вибиратися з діапазону від 5мм до 10мм. Ці ж дослідження показали також, що робочою рідиною може служити розчин хлористого натрію з питомою вагою 1,2г/л. Експериментальне отримано, що на етапі прорізання отвору у стінці обсадної колони свердловини робоча рідина повинна подаватися під тиском порядку 2МПа, а на етапі перфорування каналу у нафтогазоносному пласті свердловини робоча рідина (теж розчин хлористого натрію) повинна подаватися під тиском 20МПа. Цими ж дослідженнями доведено, що значення сили струму, що пропускається через струмінь робочої рідини, повинно знаходитися в межах від 2А до 5 А і вибиратися в залежності від провідних характеристик робочої рідини і необхідного часу прорізання отвору у стінці обсадної колони свердловини. Реалізується запропонований спосіб перфорування пласта в свердловині з обсадною колоною шляхом виконання вказаної нижче послідовності технологічних операцій. На першому етапі в свердловину опускають насосно-компресорні труби з прикріпленим ззовні до них електричним двожильним кабелем, на нижньому кінці яких зі середини прикріплений шарнірний корпус спеціальної конструкції, на виході якого закріплено кільце, до якого приєднана жила мінус (-) електричного кабеля, а ззовні - кульковопружинний центратор спеціальної конструкції, до якого прикріплена жила плюс (+) цього кабеля, який під'єднується при посадці до обсадної колони у вибої безпосередньо біля місця перфорування отвору в обсадній колоні свердловини. Конструкція шарнірного корпусу забезпечує відстань між кільцем і стінкою обсадної колони в місці перфорування отвору в обсадній колоні від 5мм до 10мм. Далі у колону насосно-компресорних труб подають робочу рідину – електроліт (наприклад, розчин хлористого натрію з питомою вагою 1,2г/л) під тиском 2МПа, а значення сили постійного електричного струму, що пропускають через струмінь робочої рідини, підтримують в межах 2-5А. Вказані значення тиску робочої рідини і сили струму підтримують на часовому інтервалі 2030хв. до повного прорізання способом електрохі 5 34297 мічного (електролізного) розчинення металу стінки обсадної колони свердловини отвору з діаметром порядку 50мм. Струмінь робочої рідини (електроліт), що подається під тиском з вихідного отвору (кільця) сопла, скеровується на стінку обсадної колони, змиває з неї непровідний шар, забезпечуючи, тим самим, проходження струму від анода (+) (стінки обсадної колони) до катода (-) (вихідного кільця сопла). Після прорізання в обсадній колоні свердловини отвору необхідного діаметру, конструкцію шарнірного корпуса і кульково-пружинний центратор разом з насосно-компресорними трубами і прикріпленим до них електричним кабелем піднімають на поверхню, а патрубок-відхилювач залишають. На другому етапі у свердловину на штангах опускають в насосно-компресорну трубу з патрубком-відхилювачем на кінці, з виходу якого у створений в обсадній колоні отвір просувають гнучку трубку зі соплом на кінці. У насосно-компресорні труби під тиском 20МПа подають робочу рідину, наприклад, розчин хлористого натрію. Енергія струменя робочої рідини, що отримується при подачі її під тиском 20МПа, є достатньо для руйнування гірничих порід середньої твердості. По мірі Комп’ютерна в ерстка C. Литв иненко 6 перфорування каналу в нафтогазоносному пласті в свердловині з обсадною колоною, гнучку трубку просувають в глибину пласта на відстань від 5м до 10м, що дорівнює її довжині. Вказану послідовність технологічних операцій повторюють декілька разів, утворюючи, тим самим, відповідне число глибоких горизонтальних (у радіальному напрямку) каналів в нафтогазоносному пласті в свердловині з обсадною колоною. Дослідження ефективності запропонованого електрохімічного (електролізного) способу прорізання отвору в стінці обсадної колони свердловини виконано на лабораторному стенді з трубою діаметром 5 дюймів. Експерименти проводилися при дотриманні вказаних вище значень технологічних координат - для питомої ваги робочої рідини (розчину хлористого натрію), тиску та постійного струму. Отримані результати показали, що за дотримання вказаних вище значеннях технологічних координат в тр убі з діаметром 5 дюймів гарантовано за 30хв прорізалися отвори діаметром порядку 50мм. Запропонований спосіб перфорування пласта в свердловині з обсадною колоною придатний для перфорування горизонтальних (радіальних) каналів при свердловинному способі видобування рідинних покладів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
