Пристрій для утворення розширення в свердловині
Номер патенту: 19237
Опубліковано: 15.12.2006
Автори: Лобачева Наталя Геннадіївна, Сухоруков Костянтин Васильович, Шарабарін Олександр Герасимович, Кучеренко Олена Семенівна, Яркін Віктор Володимирович, Петраков Олександр Олександрович
Формула / Реферат
Пристрій для утворення розширення в свердловині, що включає металеву кришку свердловини, обсадну трубу, шток з поршнем, пружно-еластичну непроникну камеру, який відрізняється тим, що пружно-еластична камера виконана у вигляді гофра, а металева кришка додатково комплектується фіксатором підйому обсадної труби по вертикалі, при цьому висота підйому обсадної труби визначена залежністю:
,
де
- діаметр розширення, м,
- діаметр свердловини , м.
Текст

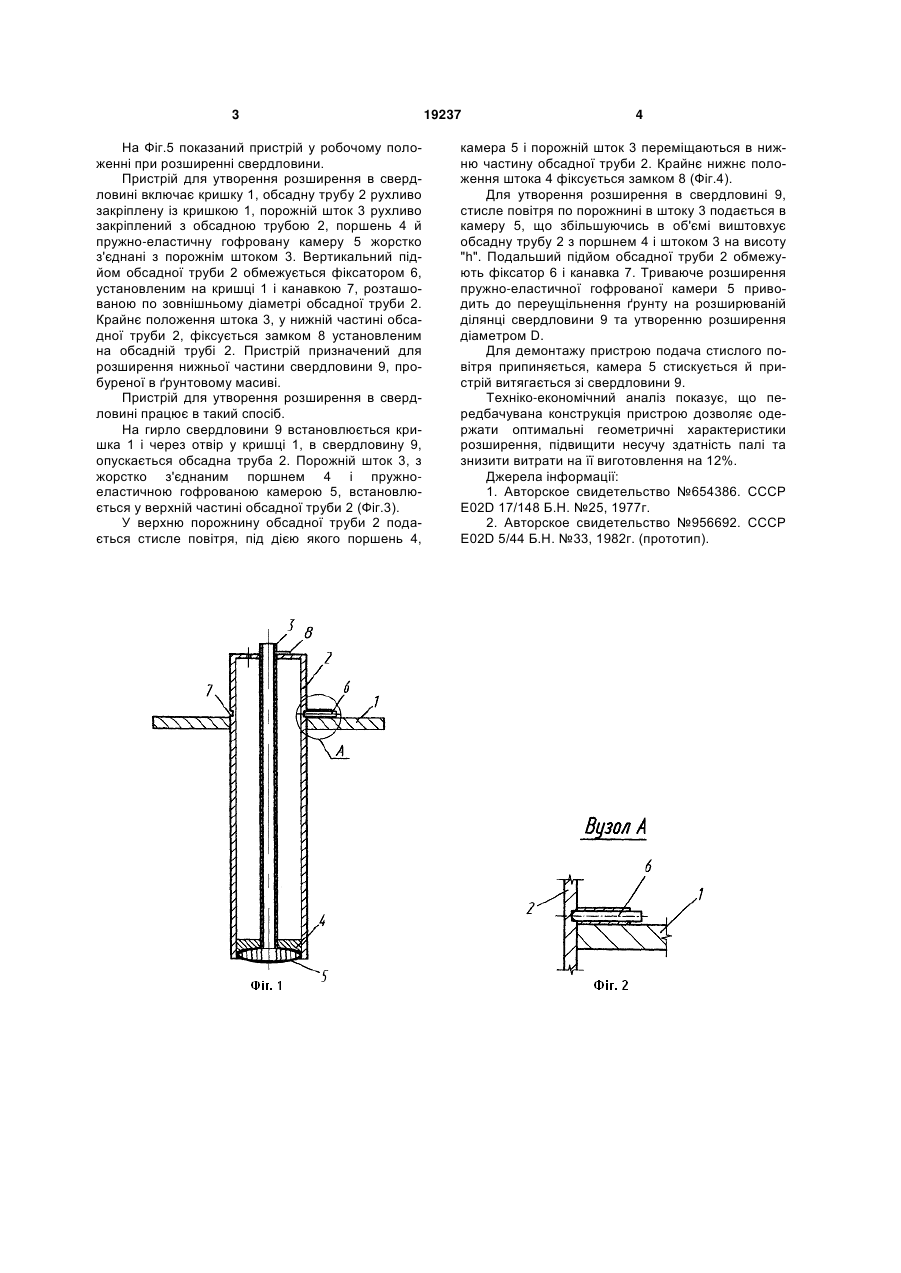

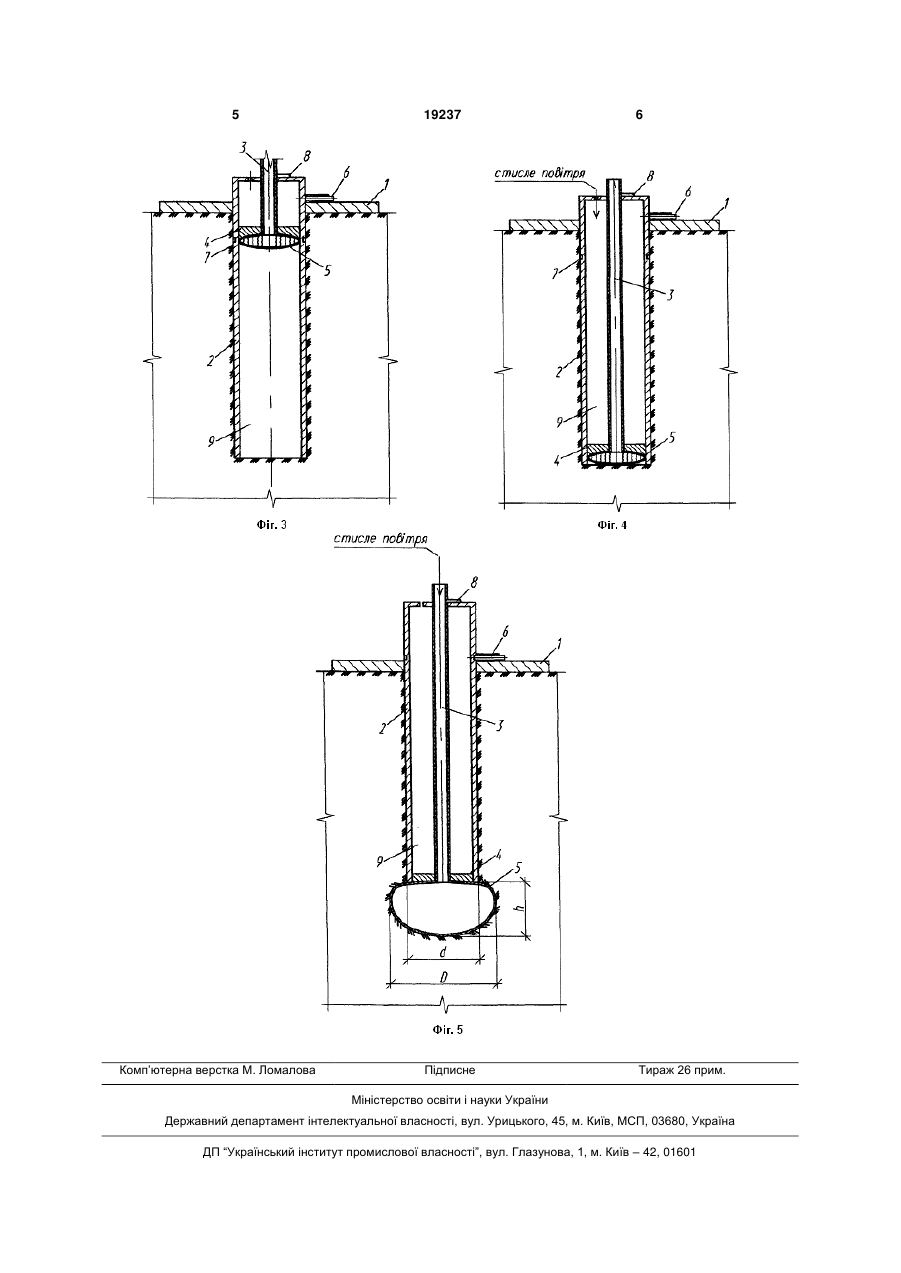

Пристрій для утворення розширення в свердловині, що включає металеву кришку свердлови 3 На Фіг.5 показаний пристрій у робочому положенні при розширенні свердловини. Пристрій для утворення розширення в свердловині включає кришку 1, обсадну трубу 2 рухливо закріплену із кришкою 1, порожній шток 3 рухливо закріплений з обсадною трубою 2, поршень 4 й пружно-еластичну гофровану камеру 5 жорстко з'єднані з порожнім штоком 3. Вертикальний підйом обсадної труби 2 обмежується фіксатором 6, установленим на кришці 1 і канавкою 7, розташованою по зовнішньому діаметрі обсадної труби 2. Крайнє положення штока 3, у нижній частині обсадної труби 2, фіксується замком 8 установленим на обсадній трубі 2. Пристрій призначений для розширення нижньої частини свердловини 9, пробуреної в ґрунтовому масиві. Пристрій для утворення розширення в свердловині працює в такий спосіб. На гирло свердловини 9 встановлюється кришка 1 і через отвір у кришці 1, в свердловину 9, опускається обсадна труба 2. Порожній шток 3, з жорстко з'єднаним поршнем 4 і пружноеластичною гофрованою камерою 5, встановлюється у верхній частині обсадної труби 2 (Фіг.3). У верхню порожнину обсадної труби 2 подається стисле повітря, під дією якого поршень 4, 19237 4 камера 5 і порожній шток 3 переміщаються в нижню частину обсадної труби 2. Крайнє нижнє положення штока 4 фіксується замком 8 (Фіг.4). Для утворення розширення в свердловині 9, стисле повітря по порожнині в штоку 3 подається в камеру 5, що збільшуючись в об'ємі виштовхує обсадну трубу 2 з поршнем 4 і штоком 3 на висоту "h". Подальший підйом обсадної труби 2 обмежують фіксатор 6 і канавка 7. Триваюче розширення пружно-еластичної гофрованої камери 5 приводить до переущільнення ґрунту на розширюваній ділянці свердловини 9 та утворенню розширення діаметром D. Для демонтажу пристрою подача стислого повітря припиняється, камера 5 стискується й пристрій витягається зі свердловини 9. Техніко-економічний аналіз показує, що передбачувана конструкція пристрою дозволяє одержати оптимальні геометричні характеристики розширення, підвищити несучу здатність палі та знизити витрати на її виготовлення на 12%. Джерела інформації: 1. Авторское свидетельство №654386. СССР E02D 17/148 Б.Н. №25, 1977г. 2. Авторское свидетельство №956692. СССР E02D 5/44 Б.Н. №33, 1982г. (прототип). 5 Комп’ютерна верстка М. Ломалова 19237 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for formation of reaming in well
Автори англійськоюSharabarin Oleksandr Herasymovych, Petrakov Oleksandr Oleksandrovych, Sukhorukov Kostiantyn Vasyliovych
Назва патенту російськоюУстройство для образования расширения в скважине
Автори російськоюШарабарин Александр Герасимович, Петраков Александр Александрович, Сухоруков Константин Васильевич
МПК / Мітки
МПК: E21B 11/00
Мітки: пристрій, розширення, утворення, свердловини
Код посилання
<a href="https://ua.patents.su/3-19237-pristrijj-dlya-utvorennya-rozshirennya-v-sverdlovini.html" target="_blank" rel="follow" title="База патентів України">Пристрій для утворення розширення в свердловині</a>
