Портативний термостат

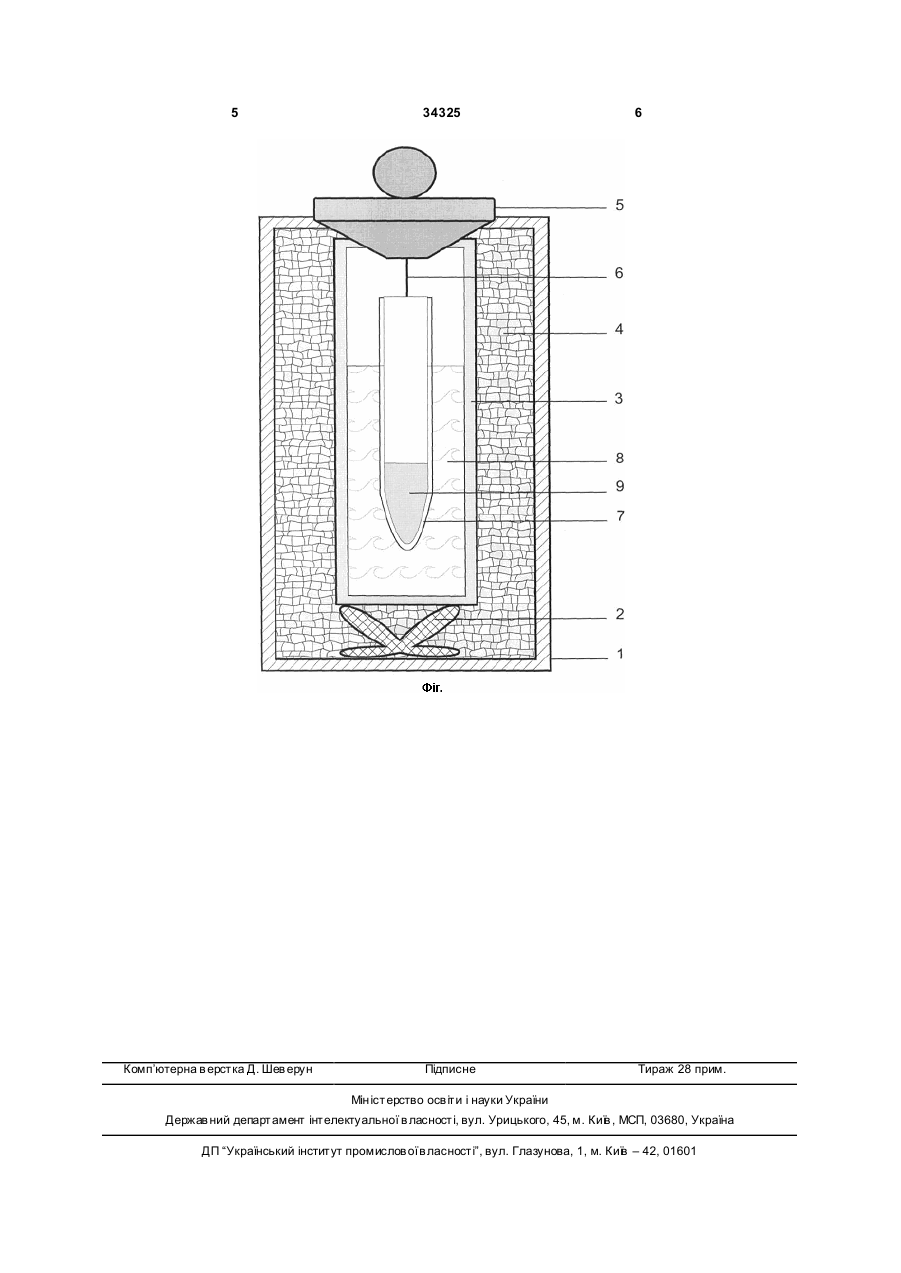

1. Портативний термостат, що складається з металевої робочої камери з рідинним теплоносієм 3 34325 В сосуд Д'юара (3) наливають воду (8) з температурою 60-62°С, яка була нагріта попередньо. За допомогою утримувача (6) в воду, що міститься у сосуді Д'юара (3), помішують кювету (7) з розплавом парафіну (9); при цьому вода нагріває парафін. У приладі з дюралюмінієвого корпусом (1), комбінованого термоізолятора (4) і сосуда Д'юара (3) задана температура зберігається тривалий час. Дослідження щодо визначення складу й ефективності ізолятора були проведені в три етапи. 4 На І етапі дослідження використовувався один вид ізолятора, який замінювався на інший. На II етапі дослідження в якості ізолятора використовувалися усі можливі подвійні комбінації компонентів, що були використані на І етапі. На III етапі дослідження використовувалися усі можливі потрійні комбінації компонентів, що були використані на II етапі. Порівняльна характеристика ефективності деяких типів ізоляторів представлена в таблиці. Таблица 1 Типи ізоляторів та їхня ефективність Тип изолятора Монокомпонентний Бікомпонентний Трикомпонентний Компонент Товщина шар у, см повітря подрібнений азбест (ПА) полотно силіконізоване (ПС) деревна крихта (ДК) ПА+ПС ПА+ДК ПА+ПС+ДК 3,0 3,0 3,0 Час зниження температури на 2°С, хв 40 110 200 3,0 1,5+1,5 1,5+1,5 1,0+1,0+1,0 165 310 265 355 Як свідчать данні таблиці 1, найбільш доцільно використовувати комбіновані ізолятори складу ПА+ПС+ДК; ПА+ПС. Вони дозволяють зберігати температуру в інтервалі часу, який відповідає інтервалу трьох те хнологічних циклів вологих термостатів (310хв. і більше). Ізолятор, який складається з подрібненого азбесту, деревної крихти і полотна силиконізованного, найбільш ефективний. В порівнянні з прототипом портативний термостат має наступні переваги: • значно дешевший і компактніший; • простіший у використанні; • не потребує електричної енергії; • може бути використаний в польових умовах. Економічний ефект від застосування пропонуємого портативного термостату полягає в тому, що цей термостат коштує приблизно у 50 разів дешевше прототипу, не потребує джерела електричного стр уму і краще дозволяє зберігати температуру. Джерела інформації: 1. Термостат для парафиновой заливки ТВЗ25. www.ramora.ru/index.php?productID=596 (Прайс-лист) email: sans@home.cris.net 2. Термостат водяной ТВ-40 лабораторный. www.eurolab.ra/termostat_vodyanoy_tv40 5 Комп’ютерна в ерстка Д. Шев ерун 34325 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
