Термостат електричний сухоповітряний

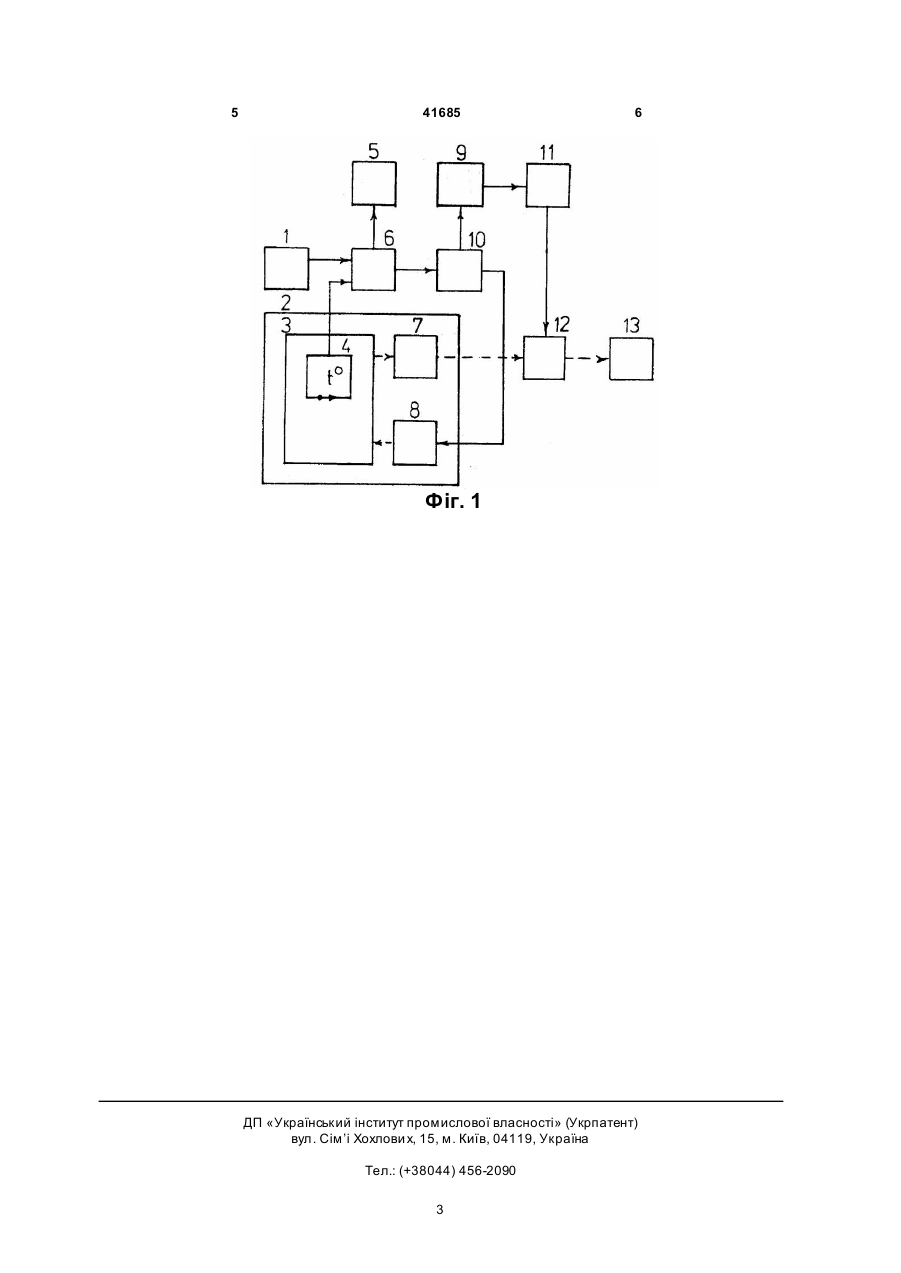

Термостат електричний сухо повітряний, що містить корпус, робочу камеру, розміще ну всередині корпусу, да тчик температури, розміщений всередині камери, нагрівник, розміще ний всередині корпусу, резисто ри уста новки температури, блок індикації, блок вимірювання, перший вхід якого з'єднаний з резисторами установки температури, UA (21) 2001010449 2 (19) 1 3 41685 4 дикації, а другий вихід — до блоку терморегулюдва значення якого залежать від співвідношення вання, з'єднаного з нагрівником, термічно зв’язаміж встановленою за допомогою резисторів 1 і виним з робочою камерою, згідно винахо ду забезпеміряною в робочій камері 3 температурами. Якщо чений блоком термоелектричних перетво рювачів, температура в робочій камері З нижча, ніж темпекерованим випрямлячем, блоком керування, вхід ратура, встановлена за допомогою резисторів 1, якого з'єднаний з блоком терморегулювання, а вито регулюючий сигнал приймає перше значення, хід — з керованим випрямлячем, увімкненим до при якому блок 10 терморегулювання вмикає наблоку термоелектричних перетво рюва чів, холодні грівник 8 і температура в робочій камері 3 зростаспаї якого за допомогою системи спряження, розє.. При цьому блок 10 терморегулювання забороміщеної все редині корпусу, термічно зв’язані з роняє вмикання блоку 9 керування, керованого вибочою камерою, а гарячі спаї — з системою теплопрямляча II і блоку 12 термоелектричних перетвовідводу. рювачів. Якщо температура в робочій камері 3 виПеревага запропонованого термостату електща, ніж температура, встановлена за допомогою ричного сухо повітряного полягає в то му, що він резисторів 1, то регулюючий сигнал приймає друге дає можливість розширити вниз діапазон робочих значення, при якому блок 10 терморегулювання температур термостата за рахунок штучного оховимикає нагрівник 8 і вмикає блок 9 керування, келодження його робочої камери, рований випрямляч II і блок 12 термоелектричних На, кресленні приведена структурна схе ма перетворювачів. При цьому падіння температури термостата електричного сухо повітряного. від хо лодних спаїв блоку 12 че рез систему спряТермостат містить резистори 1 установки темження 7 передається в робочу камеру 3. Внаслідок ператури, корпус 2, робочу камеру 3, розміще ну підігріву і штучного охо лодження робочої камери 3, всередині корпусу 2, да тчик 4 температури, розміщо відбуваються автоматично, температура в роще ний всередині робочої камери 3, блок 5 індикабочій камері 3 регулюється і підтримується блиэьції, блок 6 вимірювання, перший вхід якого з'єднакою до температури, встановленої за допомогою ний з резисторами 1 установки температури, друрезисторів І, Відвід тепла від гарячих спаїв блоку гий вхід — з датчиком 4 температури, причому пе12 здійснюється за допомогою системи тепловідрший вихід уві мкнений до блоку 5 індикації, а друводу ІЗ, Напрями теплопередач зображені на стругий вихід — до блоку 10 терморегулювання, з'єдктурній схемі термоста та штри хованими лініями. наного з нагрівником 8, розміще ним всередині корТаким чином, запропонований термостат елекпусу 2 і термічно зв'язаним з робочою камерою 3. тричний сухо повітря-ний дозволяє розширити вниз Термостат містить також блок 9 керування, вхід діапазон робочих температур тер мостата за рахуякого з'єднаний з блоком 10 терморегулювання, а нок штучного охолодження його робочої камери. вихід — з керованим випрямлячем II, уві мкненим Запропонований пристрій дає можливість, зокдо блоку 12 термоелектричних перетво рювачів, рема, підтримувати стандартні температури: 20°С хо лодні спаї якого за допомогою системи спряженпри бакте ріологічних дослідженнях води з метою ня 7, розміще ної всередині корпусу 2, термічно охорони навколишнього середовища; І8-20°С або зв'язані з робочою камерою 3, а гарячі спаї — з си4-5°С при прове денні серологічних реакцій з местемою тепловідводу 13. Термостат електричний тою серодіагностики. сухо по вітряний працює та ким чином. Резисто ри І Винахід може бути використаний в екологічустановки температури разом з блоком 6 вимірюних, саніта рно-епі де-міологічних і лікувальних завання перетво рюють опір резисторів 1 в електричкладах при вирощуванні мікроорганізмів, а також в ну напругу, значення якої прямо пропорційне задаспеціальних виробничих інститутах або окремих ній температурі термостата, а датчик 4 температулабораторія? при науково-дослідних інсти тутах ри разом з блоком 6 вимірювання перетво рюють епідеміології, мікробіології і гігієни при вигото вленопір датчика 4 в напругу, значення якої прямо проні і тривалому зберіганні лікувальних сиворотокі і порпіональне температурі в робочій камері 3. В вакнин. блоці 6 вимірювання вказані напруги вимірюються, а відповідні результуючі сигнали з першо го виходу Джерела інформації: відображаються в блоці 6 індикації в одиницях те1. Термостат электрический сухово здушный мператури. В блоці 6 вимірювання значення наТС-80М. Паспорт ТМ2.998.003 ПС. Одесса, Облпопруг, що поступають від резисторів 1 установки телиграфи здат, 1981. мператури і датчика 4 температури, також порів2. Термостат электрический сухово здушный нюються між собою, в результаті чого на другому ТС-80М-2. Паспорт TM2.998.007 ПС. Одесса, Облвихо ді: блоку 6 виробляється регулюючий сигнал, полиграфиздат, 1990 — прототип. 2 5 41685 6 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлови х, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
