Млин пульсаційний

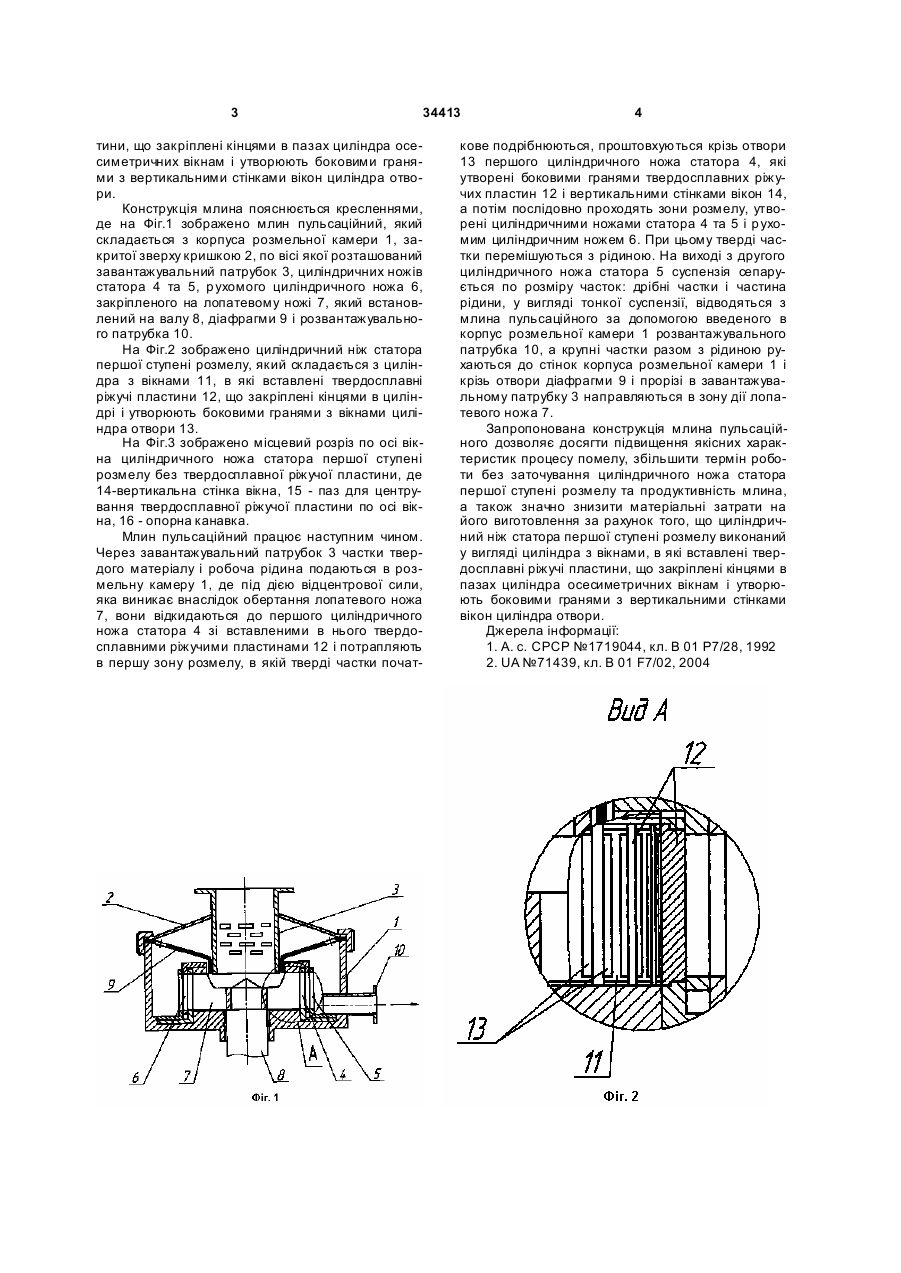

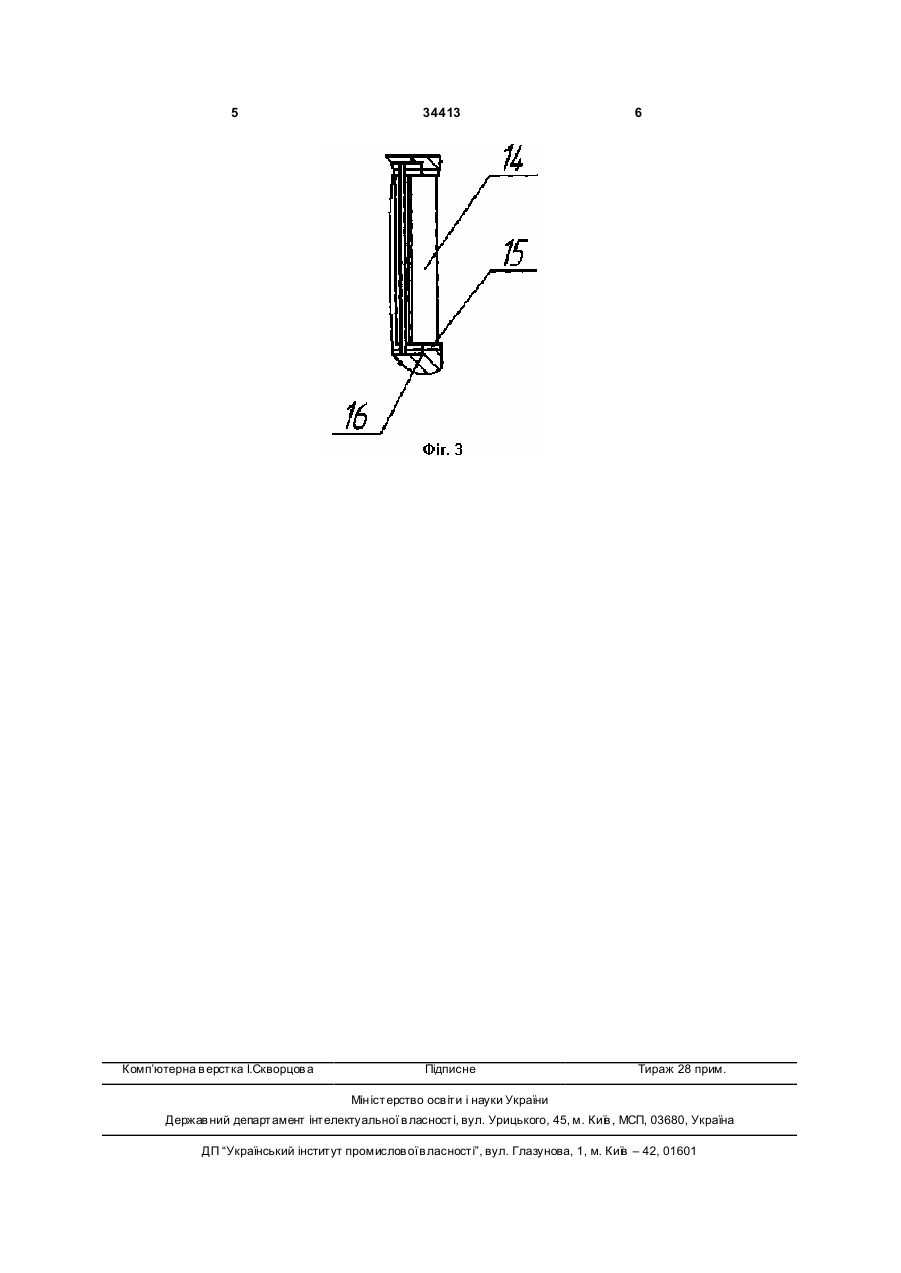

Млин пульсаційний для розмелу твердих матеріалів в рідині, що містить корпус розмельної камери, закритої зверху кришкою, по осі якої розташований завантажувальний патрубок з отворами, які з'єднують верхню порожнину розмельної камери з внутрішньою порожниною завантажува 3 34413 тини, що закріплені кінцями в пазах циліндра осесиметричних вікнам і утворюють боковими гранями з вертикальними стінками вікон циліндра отвори. Конструкція млина пояснюється кресленнями, де на Фіг.1 зображено млин пульсаційний, який складається з корпуса розмельної камери 1, закритої зверху кришкою 2, по вісі якої розташований завантажувальний патрубок 3, циліндричних ножів статора 4 та 5, р ухомого циліндричного ножа 6, закріпленого на лопатевому ножі 7, який встановлений на валу 8, діафрагми 9 і розвантажувального патрубка 10. На Фіг.2 зображено циліндричний ніж статора першої ступені розмелу, який складається з циліндра з вікнами 11, в які вставлені твердосплавні ріжучі пластини 12, що закріплені кінцями в циліндрі і утворюють боковими гранями з вікнами циліндра отвори 13. На Фіг.3 зображено місцевий розріз по осі вікна циліндричного ножа статора першої ступені розмелу без твердосплавної ріжучої пластини, де 14-вертикальна стінка вікна, 15 - паз для центрування твердосплавної ріжучої пластини по осі вікна, 16 - опорна канавка. Млин пульсаційний працює наступним чином. Через завантажувальний патрубок 3 частки твердого матеріалу і робоча рідина подаються в розмельну камеру 1, де під дією відцентрової сили, яка виникає внаслідок обертання лопатевого ножа 7, вони відкидаються до першого циліндричного ножа статора 4 зі вставленими в нього твердосплавними ріжучими пластинами 12 і потрапляють в першу зону розмелу, в якій тверді частки почат 4 кове подрібнюються, проштовхуються крізь отвори 13 першого циліндричного ножа статора 4, які утворені боковими гранями твердосплавних ріжучих пластин 12 і вертикальними стінками вікон 14, а потім послідовно проходять зони розмелу, утворені циліндричними ножами статора 4 та 5 і р ухомим циліндричним ножем 6. При цьому тверді частки перемішуються з рідиною. На виході з другого циліндричного ножа статора 5 суспензія сепарується по розміру часток: дрібні частки і частина рідини, у вигляді тонкої суспензії, відводяться з млина пульсаційного за допомогою введеного в корпус розмельної камери 1 розвантажувального патрубка 10, а крупні частки разом з рідиною рухаються до стінок корпуса розмельної камери 1 і крізь отвори діафрагми 9 і прорізі в завантажувальному патрубку 3 направляються в зону дії лопатевого ножа 7. Запропонована конструкція млина пульсаційного дозволяє досягти підвищення якісних характеристик процесу помелу, збільшити термін роботи без заточування циліндричного ножа статора першої ступені розмелу та продуктивність млина, а також значно знизити матеріальні затрати на його виготовлення за рахунок того, що циліндричний ніж статора першої ступені розмелу виконаний у вигляді циліндра з вікнами, в які вставлені твердосплавні ріжучі пластини, що закріплені кінцями в пазах циліндра осесиметричних вікнам і утворюють боковими гранями з вертикальними стінками вікон циліндра отвори. Джерела інформації: 1. А. с. СРСР №1719044, кл. В 01 Р7/28, 1992 2. UA №71439, кл. В 01 F7/02, 2004 5 Комп’ютерна в ерстка І.Скворцов а 34413 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
