Засіб для з’єднання валів
Номер патенту: 34416
Опубліковано: 11.08.2008
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
Засіб для з'єднання валів, що включає муфту та елементи кріплення останньої на ведучому і веденому валах, який відрізняється тим, що муфта виконана у вигляді циліндричної втулки із еластичного матеріалу, а елементи кріплення муфти на ведучому і веденому валах виконано у вигляді стальних хомутів, встановлених на кінцях втулки.
Текст

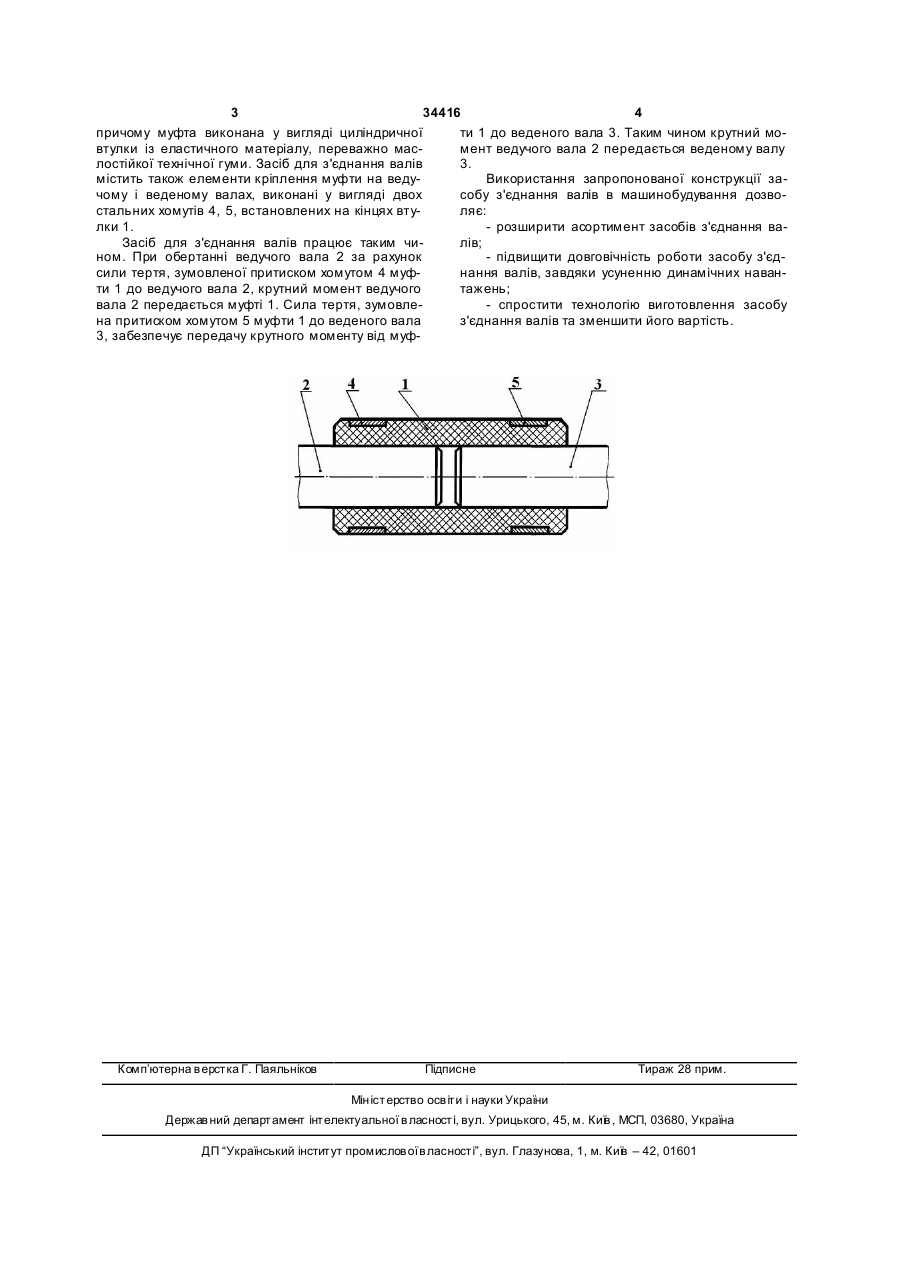

Засіб для з'єднання валів, що включає муфту та елементи кріплення останньої на ведучому і веденому валах, який відрізняється тим, що муфта виконана у вигляді циліндричної втулки із еластичного матеріалу, а елементи кріплення муфти на ведучому і веденому валах виконано у вигляді стальних хомутів, встановлених на кінцях втулки. (19) (21) u200803207 (22) 13.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, UA, МАРЧЕНКО АН АТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 34416 4 причому муфта виконана у вигляді циліндричної ти 1 до веденого вала 3. Таким чином крутний мовтулки із еластичного матеріалу, переважно масмент ведучого вала 2 передається веденому валу лостійкої технічної гуми. Засіб для з'єднання валів 3. містить також елементи кріплення муфти на ведуВикористання запропонованої конструкції зачому і веденому валах, виконані у вигляді двох собу з'єднання валів в машинобудування дозвостальних хомутів 4, 5, встановлених на кінцях втуляє: лки 1. - розширити асортимент засобів з'єднання ваЗасіб для з'єднання валів працює таким чилів; ном. При обертанні ведучого вала 2 за рахунок - підвищити довговічність роботи засобу з'єдсили тертя, зумовленої притиском хомутом 4 муфнання валів, завдяки усуненню динамічних наванти 1 до ведучого вала 2, крутний момент ведучого тажень; вала 2 передається муфті 1. Сила тертя, зумовле- спростити технологію виготовлення засобу на притиском хомутом 5 муфти 1 до веденого вала з'єднання валів та зменшити його вартість. 3, забезпечує передачу крутного моменту від муф Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for shaft connection
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюСредство для соединения валов
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: валів, з'єднання, засіб
