Модем із захистом від імпульсних завад

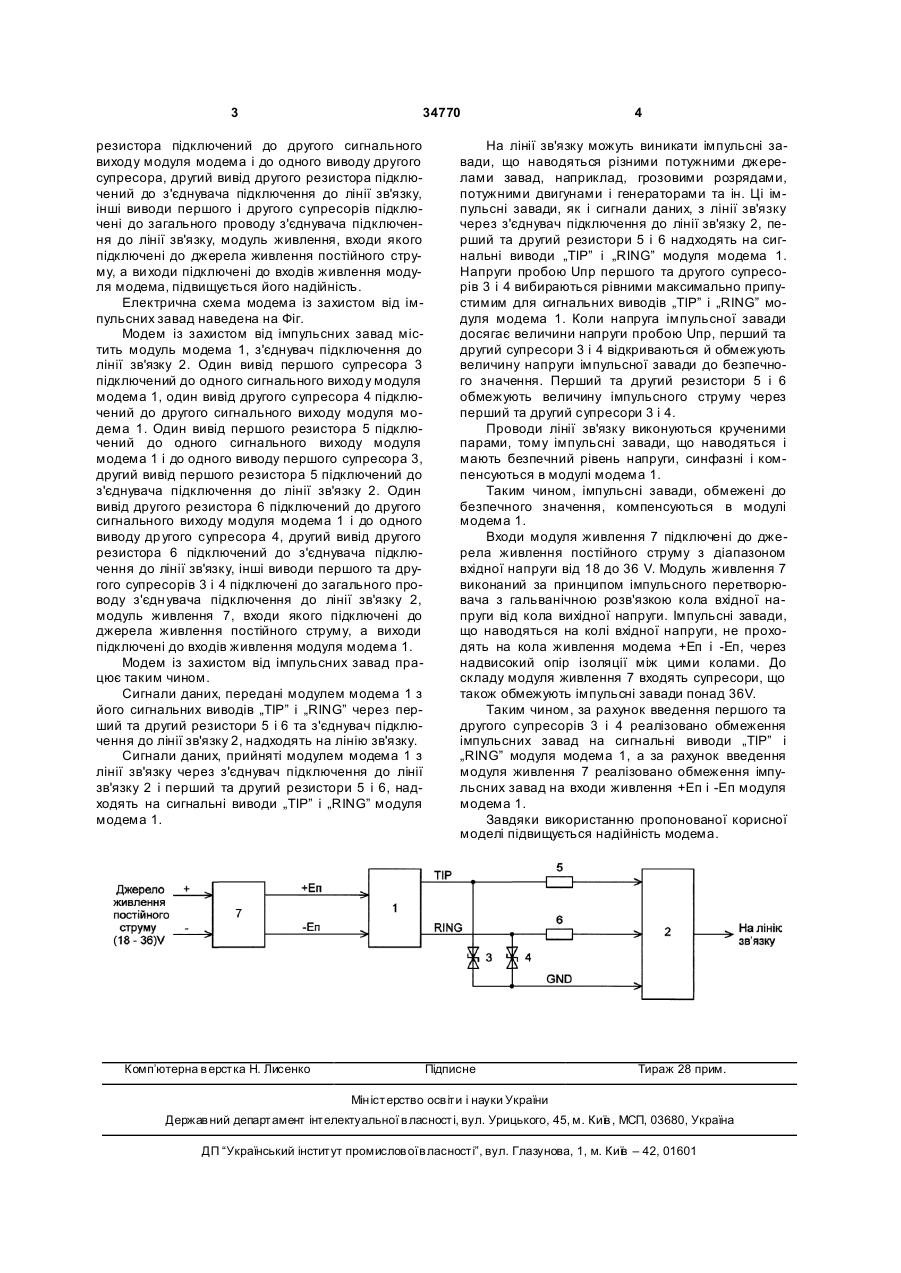

Модем із захистом від імпульсних завад, що містить модуль модема, з'єднувач підключення до лінії зв'язку, який відрізняється тим, що в нього введений перший супресор, один вивід якого підключений до одного сигнального виходу модуля модема, другий супресор, один вивід якого підключений до другого сигнального виходу модуля 3 34770 резистора підключений до другого сигнального виходу модуля модема і до одного виводу другого супресора, другий вивід другого резистора підключений до з'єднувача підключення до лінії зв'язку, інші виводи першого і другого супресорів підключені до загального проводу з'єднувача підключення до лінії зв'язку, модуль живлення, входи якого підключені до джерела живлення постійного струму, а ви ходи підключені до входів живлення модуля модема, підвищується його надійність. Електрична схема модема із захистом від імпульсних завад наведена на Фіг. Модем із захистом від імпульсних завад містить модуль модема 1, з'єднувач підключення до лінії зв'язку 2. Один вивід першого супресора 3 підключений до одного сигнального виходу модуля модема 1, один вивід другого супресора 4 підключений до другого сигнального виходу модуля модема 1. Один вивід першого резистора 5 підключений до одного сигнального виходу модуля модема 1 і до одного виводу першого супресора 3, другий вивід першого резистора 5 підключений до з'єднувача підключення до лінії зв'язку 2. Один вивід другого резистора 6 підключений до другого сигнального виходу модуля модема 1 і до одного виводу др угого супресора 4, другий вивід другого резистора 6 підключений до з'єднувача підключення до лінії зв'язку, інші виводи першого та другого супресорів 3 і 4 підключені до загального проводу з'єдн увача підключення до лінії зв'язку 2, модуль живлення 7, входи якого підключені до джерела живлення постійного струму, а виходи підключені до входів живлення модуля модема 1. Модем із захистом від імпульсних завад працює таким чином. Сигнали даних, передані модулем модема 1 з його сигнальних виводів „TIP” і „RING” через перший та другий резистори 5 і 6 та з'єднувач підключення до лінії зв'язку 2, надходять на лінію зв'язку. Сигнали даних, прийняті модулем модема 1 з лінії зв'язку через з'єднувач підключення до лінії зв'язку 2 і перший та другий резистори 5 і 6, надходять на сигнальні виводи „TIP” і „RING” модуля модема 1. Комп’ютерна в ерстка Н. Лисенко 4 На лінії зв'язку можуть виникати імпульсні завади, що наводяться різними потужними джерелами завад, наприклад, грозовими розрядами, потужними двигунами і генераторами та ін. Ці імпульсні завади, як і сигнали даних, з лінії зв'язку через з'єднувач підключення до лінії зв'язку 2, перший та другий резистори 5 і 6 надходять на сигнальні виводи „TIP” і „RING” модуля модема 1. Напруги пробою Uпp першого та другого супресорів 3 і 4 вибираються рівними максимально припустимим для сигнальних виводів „TIP” і „RING” модуля модема 1. Коли напруга імпульсної завади досягає величини напруги пробою Uпp, перший та другий супресори 3 і 4 відкриваються й обмежують величину напруги імпульсної завади до безпечного значення. Перший та другий резистори 5 і 6 обмежують величину імпульсного струму через перший та другий супресори 3 і 4. Проводи лінії зв'язку виконуються крученими парами, тому імпульсні завади, що наводяться і мають безпечний рівень напруги, синфазні і компенсуються в модулі модема 1. Таким чином, імпульсні завади, обмежені до безпечного значення, компенсуються в модулі модема 1. Входи модуля живлення 7 підключені до джерела живлення постійного струму з діапазоном вхідної напруги від 18 до 36 V. Модуль живлення 7 виконаний за принципом імпульсного перетворювача з гальванічною розв'язкою кола вхідної напруги від кола вихідної напруги. Імпульсні завади, що наводяться на колі вхідної напруги, не проходять на кола живлення модема +Еп і -Еп, через надвисокий опір ізоляції між цими колами. До складу модуля живлення 7 входять супресори, що також обмежують імпульсні завади понад 36V. Таким чином, за рахунок введення першого та другого супресорів 3 і 4 реалізовано обмеження імпульсних завад на сигнальні виводи „TIP” і „RING” модуля модема 1, а за рахунок введення модуля живлення 7 реалізовано обмеження імпульсних завад на входи живлення +Еп і -Еп модуля модема 1. Завдяки використанню пропонованої корисної моделі підвищується надійність модема. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
