Опалубка для виготовлення елементів оболонок двоякої кривини

Завантажити PDF файл.

Формула / Реферат

Опалубка для виготовлення елементів оболонок двоякої кривини, що містить нерухому раму, обладнану гідроциліндрами зі штоками, каркасом, піддоном, обоймами та трубами, яка відрізняється тим, що опалубка додатково обладнана рухомою рамою, з'єднаною з нерухомою рамою розсовуючим механізмом, натягуючою обоймою, нерухомими блоками та кріпленнями для встановлення тросів трансформації піддона, причому прямолінійні трубчаті елементи піддона виконані з пружного матеріалу.

Текст

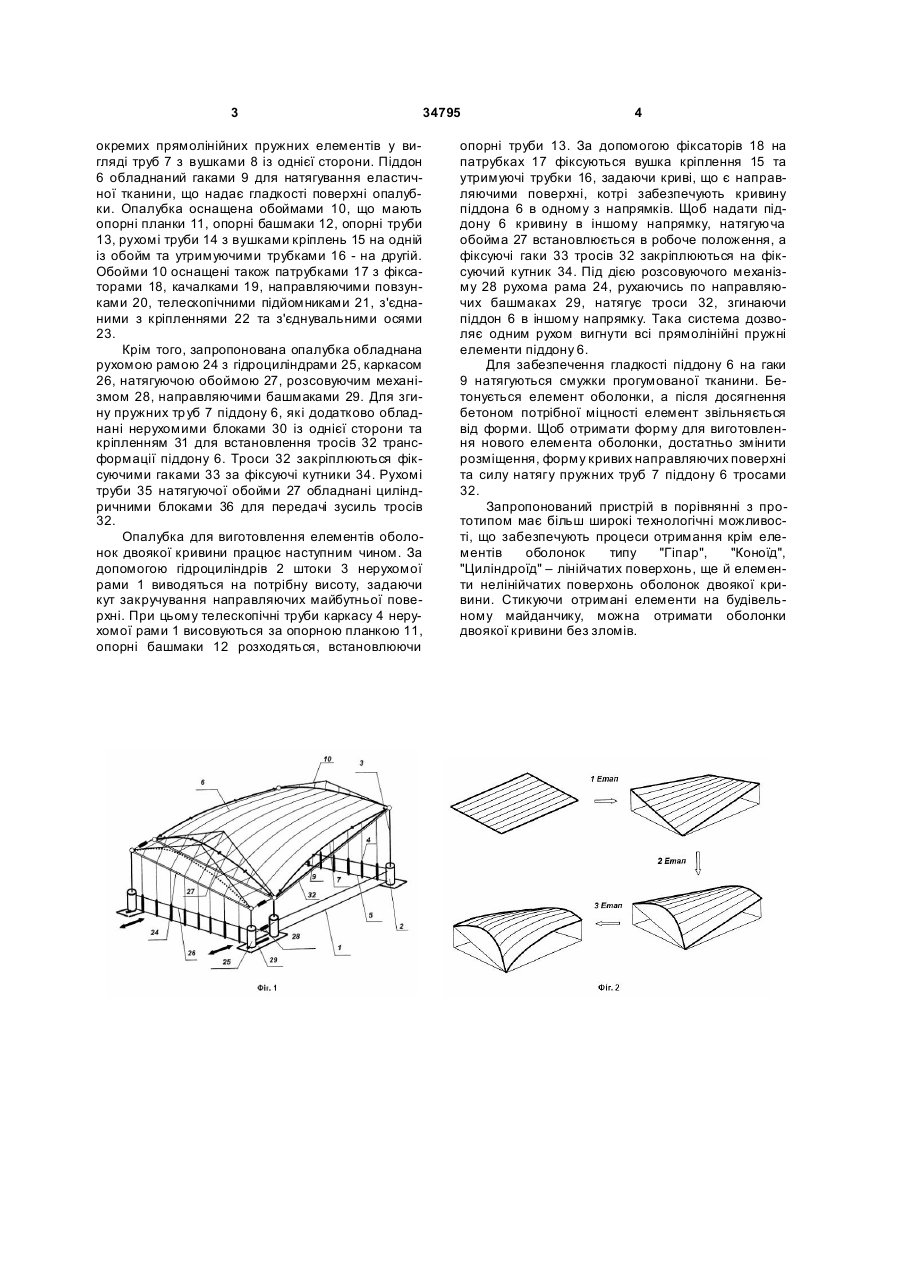

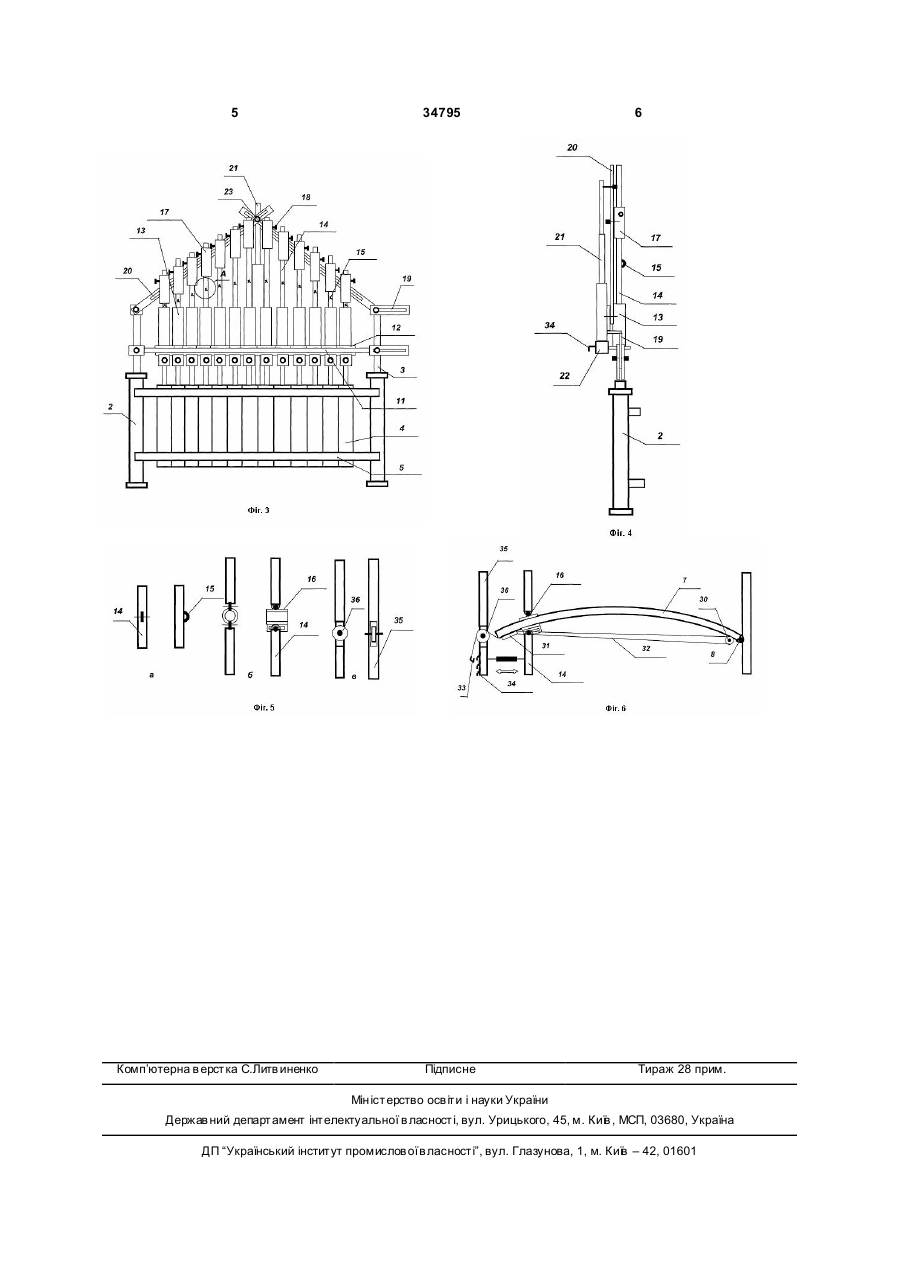

Опалубка для виготовлення елементів оболонок двоякої кривини, що містить нерухому раму, 3 34795 окремих прямолінійних пружних елементів у вигляді труб 7 з вушками 8 із однієї сторони. Піддон 6 обладнаний гаками 9 для натягування еластичної тканини, що надає гладкості поверхні опалубки. Опалубка оснащена обоймами 10, що мають опорні планки 11, опорні башмаки 12, опорні труби 13, рухомі труби 14 з вушками кріплень 15 на одній із обойм та утримуючими трубками 16 - на другій. Обойми 10 оснащені також патрубками 17 з фіксаторами 18, качалками 19, направляючими повзунками 20, телескопічними підйомниками 21, з'єднаними з кріпленнями 22 та з'єднувальними осями 23. Крім того, запропонована опалубка обладнана рухомою рамою 24 з гідроциліндрами 25, каркасом 26, натягуючою обоймою 27, розсовуючим механізмом 28, направляючими башмаками 29. Для згину пружних тр уб 7 піддону 6, які додатково обладнані нерухомими блоками 30 із однієї сторони та кріпленням 31 для встановлення тросів 32 трансформації піддону 6. Троси 32 закріплюються фіксуючими гаками 33 за фіксуючі кутники 34. Рухомі труби 35 натягуючої обойми 27 обладнані циліндричними блоками 36 для передачі зусиль тросів 32. Опалубка для виготовлення елементів оболонок двоякої кривини працює наступним чином. За допомогою гідроциліндрів 2 штоки 3 нерухомої рами 1 виводяться на потрібну висоту, задаючи кут закручування направляючих майбутньої поверхні. При цьому телескопічні труби каркасу 4 нерухомої рами 1 висовуються за опорною планкою 11, опорні башмаки 12 розходяться, встановлюючи 4 опорні труби 13. За допомогою фіксаторів 18 на патрубках 17 фіксуються вушка кріплення 15 та утримуючі трубки 16, задаючи криві, що є направляючими поверхні, котрі забезпечують кривину піддона 6 в одному з напрямків. Щоб надати піддону 6 кривину в іншому напрямку, натягуюча обойма 27 встановлюється в робоче положення, а фіксуючі гаки 33 тросів 32 закріплюються на фіксуючий кутник 34. Під дією розсовуючого механізму 28 рухома рама 24, рухаючись по направляючих башмаках 29, натягує троси 32, згинаючи піддон 6 в іншому напрямку. Така система дозволяє одним рухом вигнути всі прямолінійні пружні елементи піддону 6. Для забезпечення гладкості піддону 6 на гаки 9 натягуються смужки прогумованої тканини. Бетонується елемент оболонки, а після досягнення бетоном потрібної міцності елемент звільняється від форми. Щоб отримати форму для виготовлення нового елемента оболонки, достатньо змінити розміщення, форму кривих направляючих поверхні та силу натягу пружних труб 7 піддону 6 тросами 32. Запропонований пристрій в порівнянні з прототипом має більш широкі технологічні можливості, що забезпечують процеси отримання крім елементів оболонок типу "Гіпар", "Коноїд", "Циліндроїд" – лінійчатих поверхонь, ще й елементи нелінійчатих поверхонь оболонок двоякої кривини. Стикуючи отримані елементи на будівельному майданчику, можна отримати оболонки двоякої кривини без зломів. 5 Комп’ютерна в ерстка C.Литв иненко 34795 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Casing for making elements of shells with double curvature

Автори англійською

Pustiulha Serhii Ivanovych, Samostian Viktor Ruslanovych, Klak Yurii Volodymyrovych

Назва патенту російською

Опалубка для изготовления элементов оболочек двоякой кривизны

Автори російською

Пустюльга Сергей Иванович, Самостян Виктор Русланович, Клак Юрий Владимирович

МПК / Мітки

МПК: E04G 11/00

Мітки: виготовлення, елементів, кривини, оболонок, опалубка, двоякої
