Комплект решітки вентиляційної

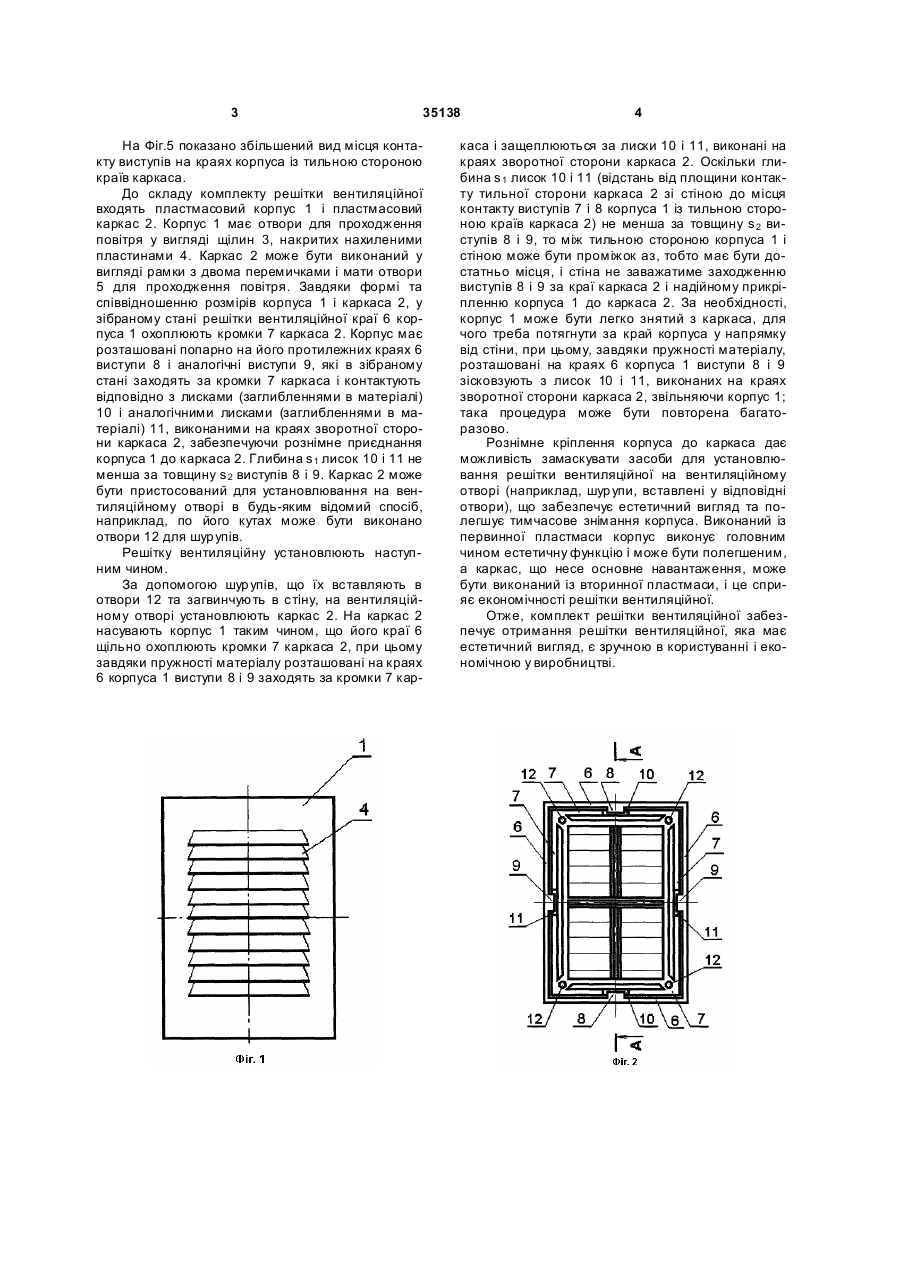

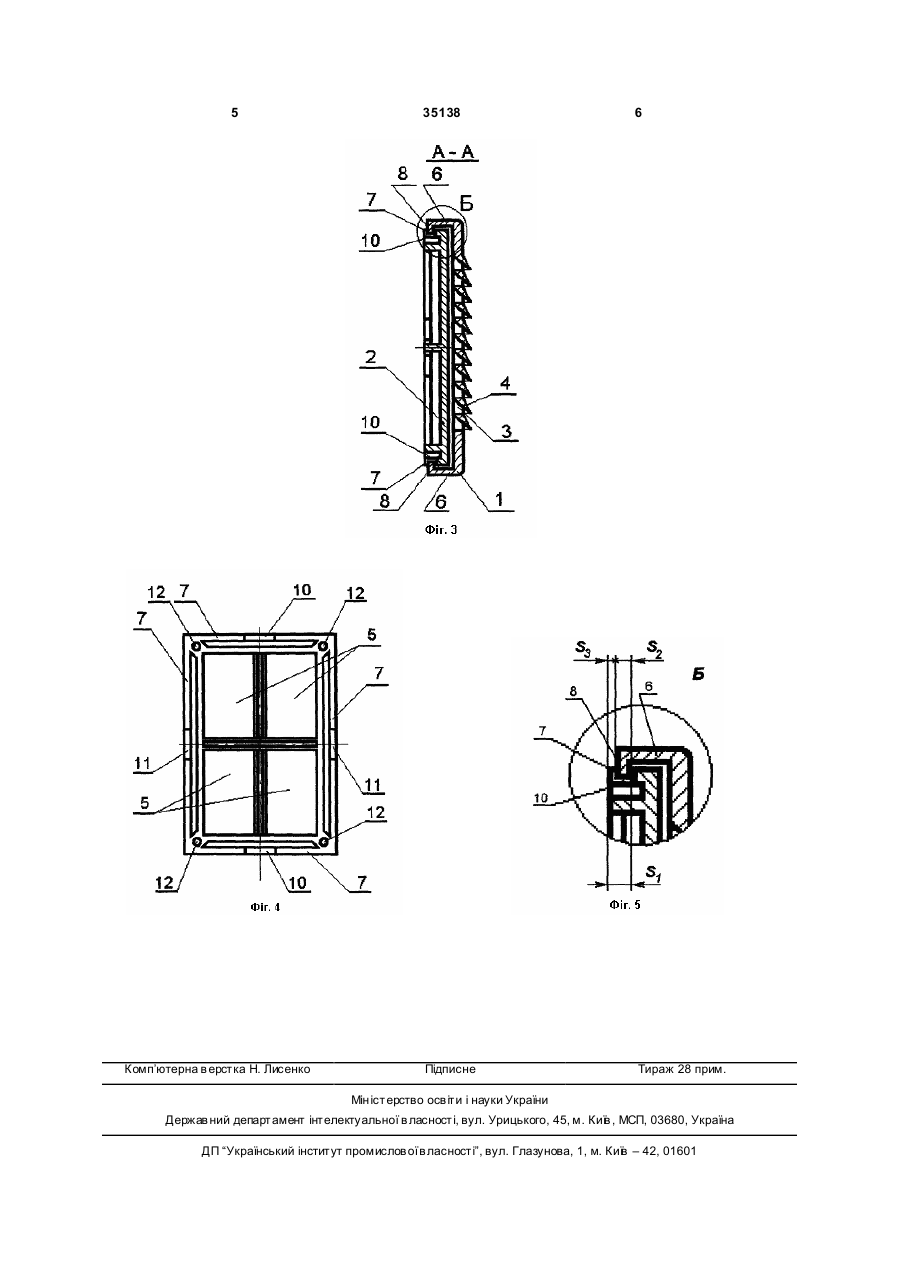

Комплект решітки вентиляційної, що містить призначений для установлювання на вентиляційному отворі каркас з отворами для проходження повітря і призначений для приєднання до каркаса пластмасовий корпус з отворами для проходження повітря, який відрізняється тим, що каркас вико 3 35138 На Фіг.5 показано збільшений вид місця контакту виступів на краях корпуса із тильною стороною країв каркаса. До складу комплекту решітки вентиляційної входять пластмасовий корпус 1 і пластмасовий каркас 2. Корпус 1 має отвори для проходження повітря у вигляді щілин 3, накритих нахиленими пластинами 4. Каркас 2 може бути виконаний у вигляді рамки з двома перемичками і мати отвори 5 для проходження повітря. Завдяки формі та співвідношенню розмірів корпуса 1 і каркаса 2, у зібраному стані решітки вентиляційної краї 6 корпуса 1 охоплюють кромки 7 каркаса 2. Корпус має розташовані попарно на його протилежних краях 6 виступи 8 і аналогічні виступи 9, які в зібраному стані заходять за кромки 7 каркаса і контактують відповідно з лисками (заглибленнями в матеріалі) 10 і аналогічними лисками (заглибленнями в матеріалі) 11, виконаними на краях зворотної сторони каркаса 2, забезпечуючи рознімне приєднання корпуса 1 до каркаса 2. Глибина s 1 лисок 10 і 11 не менша за товщину s 2 виступів 8 і 9. Каркас 2 може бути пристосований для установлювання на вентиляційному отворі в будь-яким відомий спосіб, наприклад, по його кутах може бути виконано отвори 12 для шур упів. Решітку вентиляційну установлюють наступним чином. За допомогою шур упів, що їх вставляють в отвори 12 та загвинчують в стіну, на вентиляційному отворі установлюють каркас 2. На каркас 2 насувають корпус 1 таким чином, що його краї 6 щільно охоплюють кромки 7 каркаса 2, при цьому завдяки пружності матеріалу розташовані на краях 6 корпуса 1 виступи 8 і 9 заходять за кромки 7 кар 4 каса і защеплюються за лиски 10 і 11, виконані на краях зворотної сторони каркаса 2. Оскільки глибина s 1 лисок 10 і 11 (відстань від площини контакту тильної сторони каркаса 2 зі стіною до місця контакту виступів 7 і 8 корпуса 1 із тильною стороною країв каркаса 2) не менша за товщину s 2 виступів 8 і 9, то між тильною стороною корпуса 1 і стіною може бути проміжок аз, тобто має бути достатньо місця, і стіна не заважатиме заходженню виступів 8 і 9 за краї каркаса 2 і надійному прикріпленню корпуса 1 до каркаса 2. За необхідності, корпус 1 може бути легко знятий з каркаса, для чого треба потягнути за край корпуса у напрямку від стіни, при цьому, завдяки пружності матеріалу, розташовані на краях 6 корпуса 1 виступи 8 і 9 зісковзують з лисок 10 і 11, виконаних на краях зворотної сторони каркаса 2, звільняючи корпус 1; така процедура може бути повторена багаторазово. Рознімне кріплення корпуса до каркаса дає можливість замаскувати засоби для установлювання решітки вентиляційної на вентиляційному отворі (наприклад, шур упи, вставлені у відповідні отвори), що забезпечує естетичний вигляд та полегшує тимчасове знімання корпуса. Виконаний із первинної пластмаси корпус виконує головним чином естетичну функцію і може бути полегшеним, а каркас, що несе основне навантаження, може бути виконаний із вторинної пластмаси, і це сприяє економічності решітки вентиляційної. Отже, комплект решітки вентиляційної забезпечує отримання решітки вентиляційної, яка має естетичний вигляд, є зручною в користуванні і економічною у виробництві. 5 Комп’ютерна в ерстка Н. Лисенко 35138 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
