Комплект вентиляційної решітки

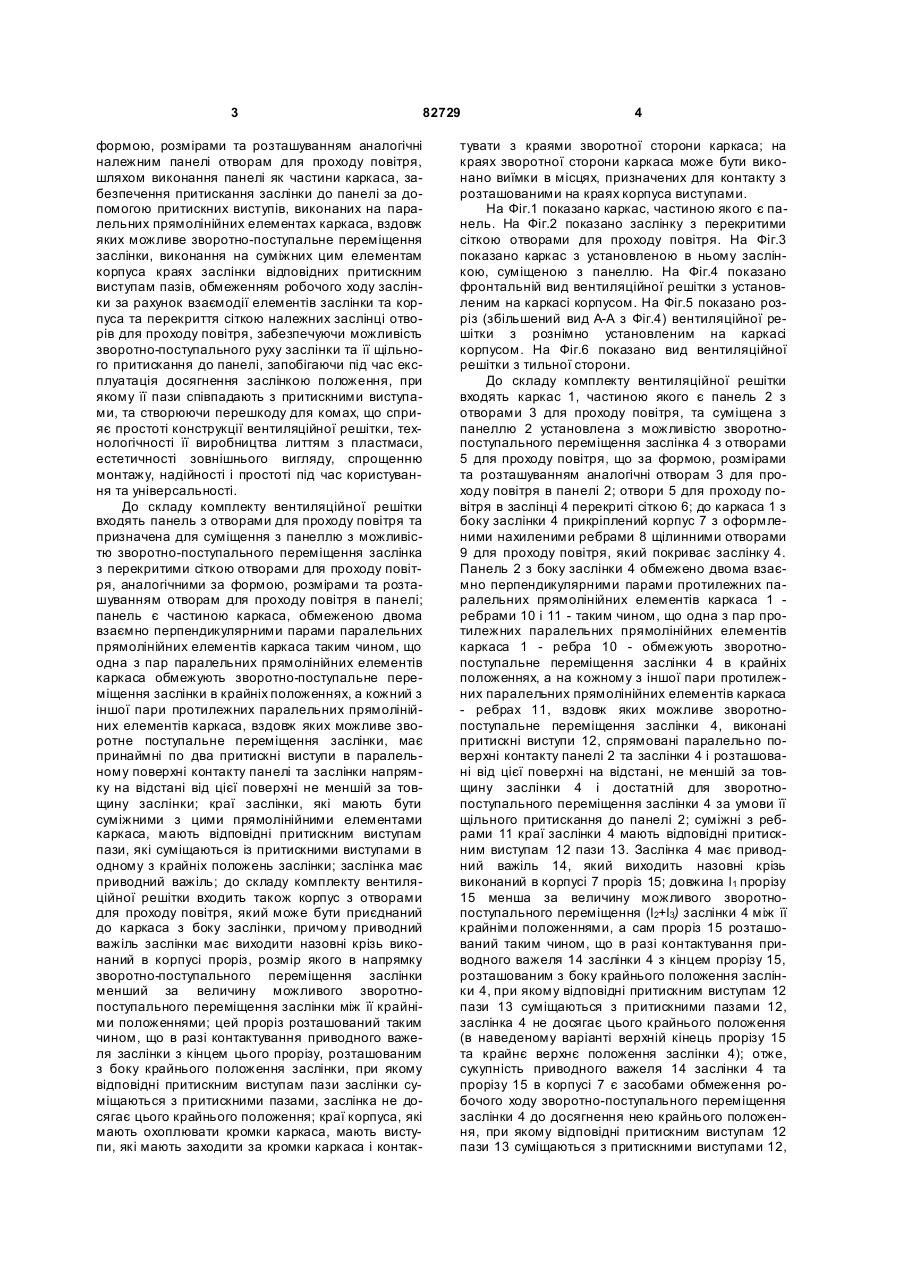

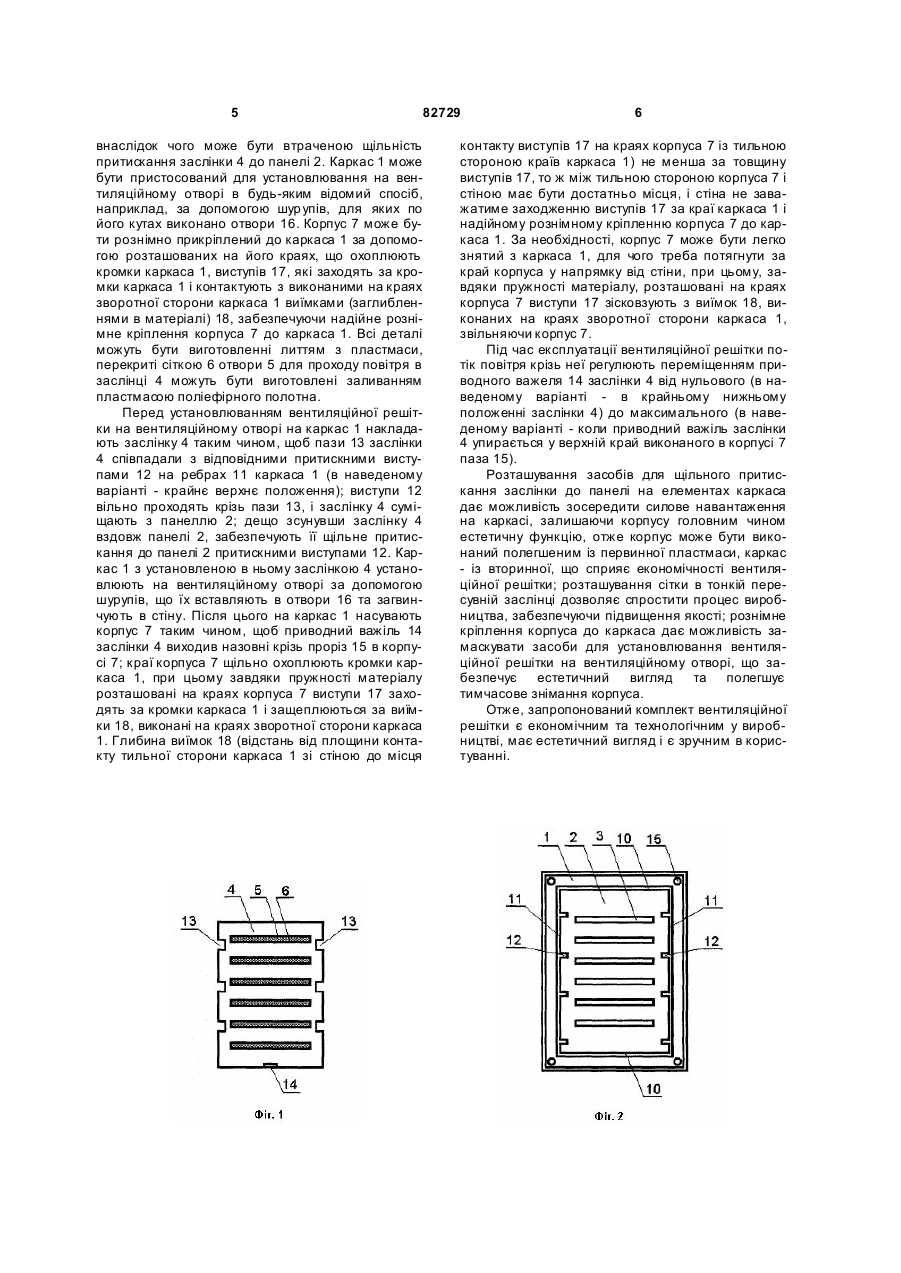

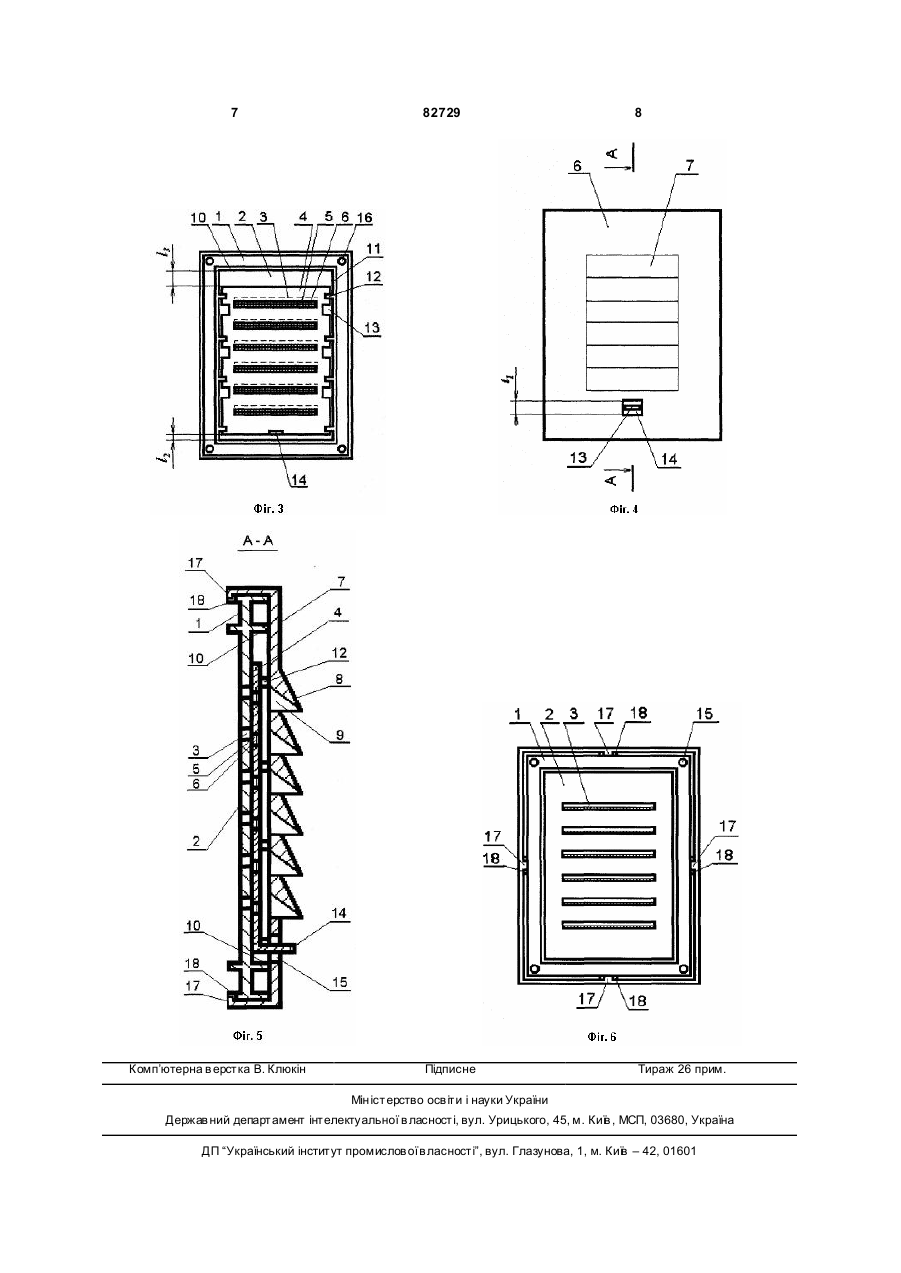

Комплект вентиляційної решітки, до складу якого входять панель з отворами для проходу повітря та призначена для суміщення з панеллю з можливістю зворотно-поступального переміщення заслінка з отворами для проходу повітря, аналогічними за формою, розмірами та розташуванням отворам для проходу повітря в панелі, який відрізняється тим, що отвори для проходу повітря в заслінці перекриті сіткою, панель є частиною каркаса, обмеженою двома взаємно перпендикулярними парами паралельних прямолінійних елементів каркаса таким чином, що одна з пар паралельних прямолінійних елементів каркаса обмежує зворотно-поступальне переміщення заслінки в крайніх положеннях, а кожний з іншої пари протилежних паралельних прямолінійних елементів каркаса, вздовж яких можливе зворотнопоступальне переміщення заслінки, має принаймні по два притискні виступи в паралельному поверхні C2 2 82729 1 3 82729 формою, розмірами та розташуванням аналогічні належним панелі отворам для проходу повітря, шляхом виконання панелі як частини каркаса, забезпечення притискання заслінки до панелі за допомогою притискних виступів, виконаних на паралельних прямолінійних елементах каркаса, вздовж яких можливе зворотно-поступальне переміщення заслінки, виконання на суміжних цим елементам корпуса краях заслінки відповідних притискним виступам пазів, обмеженням робочого ходу заслінки за рахунок взаємодії елементів заслінки та корпуса та перекриття сіткою належних заслінці отворів для проходу повітря, забезпечуючи можливість зворотно-поступального руху заслінки та її щільного притискання до панелі, запобігаючи під час експлуатація досягнення заслінкою положення, при якому її пази співпадають з притискними виступами, та створюючи перешкоду для комах, що сприяє простоті конструкції вентиляційної решітки, технологічності її виробництва литтям з пластмаси, естетичності зовнішнього вигляду, спрощенню монтажу, надійності і простоті під час користування та універсальності. До складу комплекту вентиляційної решітки входять панель з отворами для проходу повітря та призначена для суміщення з панеллю з можливістю зворотно-поступального переміщення заслінка з перекритими сіткою отворами для проходу повітря, аналогічними за формою, розмірами та розташуванням отворам для проходу повітря в панелі; панель є частиною каркаса, обмеженою двома взаємно перпендикулярними парами паралельних прямолінійних елементів каркаса таким чином, що одна з пар паралельних прямолінійних елементів каркаса обмежують зворотно-поступальне переміщення заслінки в крайніх положеннях, а кожний з іншої пари протилежних паралельних прямолінійних елементів каркаса, вздовж яких можливе зворотне поступальне переміщення заслінки, має принаймні по два притискні виступи в паралельному поверхні контакту панелі та заслінки напрямку на відстані від цієї поверхні не меншій за товщину заслінки; краї заслінки, які мають бути суміжними з цими прямолінійними елементами каркаса, мають відповідні притискним виступам пази, які суміщаються із притискними виступами в одному з крайніх положень заслінки; заслінка має приводний важіль; до складу комплекту вентиляційної решітки входить також корпус з отворами для проходу повітря, який може бути приєднаний до каркаса з боку заслінки, причому приводний важіль заслінки має виходити назовні крізь виконаний в корпусі проріз, розмір якого в напрямку зворотно-поступального переміщення заслінки менший за величину можливого зворотнопоступального переміщення заслінки між її крайніми положеннями; цей проріз розташований таким чином, що в разі контактування приводного важеля заслінки з кінцем цього прорізу, розташованим з боку крайнього положення заслінки, при якому відповідні притискним виступам пази заслінки суміщаються з притискними пазами, заслінка не досягає цього крайнього положення; краї корпуса, які мають охоплювати кромки каркаса, мають виступи, які мають заходити за кромки каркаса і контак 4 тувати з краями зворотної сторони каркаса; на краях зворотної сторони каркаса може бути виконано виїмки в місцях, призначених для контакту з розташованими на краях корпуса виступами. На Фіг.1 показано каркас, частиною якого є панель. На Фіг.2 показано заслінку з перекритими сіткою отворами для проходу повітря. На Фіг.3 показано каркас з установленою в ньому заслінкою, суміщеною з панеллю. На Фіг.4 показано фронтальній вид вентиляційної решітки з установленим на каркасі корпусом. На Фіг.5 показано розріз (збільшений вид А-А з Фіг.4) вентиляційної решітки з рознімно установленим на каркасі корпусом. На Фіг.6 показано вид вентиляційної решітки з тильної сторони. До складу комплекту вентиляційної решітки входять каркас 1, частиною якого є панель 2 з отворами 3 для проходу повітря, та суміщена з панеллю 2 установлена з можливістю зворотнопоступального переміщення заслінка 4 з отворами 5 для проходу повітря, що за формою, розмірами та розташуванням аналогічні отворам 3 для проходу повітря в панелі 2; отвори 5 для проходу повітря в заслінці 4 перекриті сіткою 6; до каркаса 1 з боку заслінки 4 прикріплений корпус 7 з оформленими нахиленими ребрами 8 щілинними отворами 9 для проходу повітря, який покриває заслінку 4. Панель 2 з боку заслінки 4 обмежено двома взаємно перпендикулярними парами протилежних паралельних прямолінійних елементів каркаса 1 ребрами 10 і 11 - таким чином, що одна з пар протилежних паралельних прямолінійних елементів каркаса 1 - ребра 10 - обмежують зворотнопоступальне переміщення заслінки 4 в крайніх положеннях, а на кожному з іншої пари протилежних паралельних прямолінійних елементів каркаса - ребрах 11, вздовж яких можливе зворотнопоступальне переміщення заслінки 4, виконані притискні виступи 12, спрямовані паралельно поверхні контакту панелі 2 та заслінки 4 і розташовані від цієї поверхні на відстані, не меншій за товщину заслінки 4 і достатній для зворотнопоступального переміщення заслінки 4 за умови її щільного притискання до панелі 2; суміжні з ребрами 11 краї заслінки 4 мають відповідні притискним виступам 12 пази 13. Заслінка 4 має приводний важіль 14, який виходить назовні крізь виконаний в корпусі 7 проріз 15; довжина l1 прорізу 15 менша за величину можливого зворотнопоступального переміщення (l2+l3) заслінки 4 між її крайніми положеннями, а сам проріз 15 розташований таким чином, що в разі контактування приводного важеля 14 заслінки 4 з кінцем прорізу 15, розташованим з боку крайнього положення заслінки 4, при якому відповідні притискним виступам 12 пази 13 суміщаються з притискними пазами 12, заслінка 4 не досягає цього крайнього положення (в наведеному варіанті верхній кінець прорізу 15 та крайнє верхнє положення заслінки 4); отже, сукупність приводного важеля 14 заслінки 4 та прорізу 15 в корпусі 7 є засобами обмеження робочого ходу зворотно-поступального переміщення заслінки 4 до досягнення нею крайнього положення, при якому відповідні притискним виступам 12 пази 13 суміщаються з притискними виступами 12, 5 82729 внаслідок чого може бути втраченою щільність притискання заслінки 4 до панелі 2. Каркас 1 може бути пристосований для установлювання на вентиляційному отворі в будь-яким відомий спосіб, наприклад, за допомогою шур упів, для яких по його кутах виконано отвори 16. Корпус 7 може бути рознімно прикріплений до каркаса 1 за допомогою розташованих на його краях, що охоплюють кромки каркаса 1, виступів 17, які заходять за кромки каркаса 1 і контактують з виконаними на краях зворотної сторони каркаса 1 виїмками (заглибленнями в матеріалі) 18, забезпечуючи надійне рознімне кріплення корпуса 7 до каркаса 1. Всі деталі можуть бути виготовленні литтям з пластмаси, перекриті сіткою 6 отвори 5 для проходу повітря в заслінці 4 можуть бути виготовлені заливанням пластмасою поліефірного полотна. Перед установлюванням вентиляційної решітки на вентиляційному отворі на каркас 1 накладають заслінку 4 таким чином, щоб пази 13 заслінки 4 співпадали з відповідними притискними виступами 12 на ребрах 11 каркаса 1 (в наведеному варіанті - крайнє верхнє положення); виступи 12 вільно проходять крізь пази 13, і заслінку 4 суміщають з панеллю 2; дещо зсунувши заслінку 4 вздовж панелі 2, забезпечують її щільне притискання до панелі 2 притискними виступами 12. Каркас 1 з установленою в ньому заслінкою 4 установлюють на вентиляційному отворі за допомогою шурупів, що їх вставляють в отвори 16 та загвинчують в стіну. Після цього на каркас 1 насувають корпус 7 таким чином, щоб приводний важіль 14 заслінки 4 виходив назовні крізь проріз 15 в корпусі 7; краї корпуса 7 щільно охоплюють кромки каркаса 1, при цьому завдяки пружності матеріалу розташовані на краях корпуса 7 виступи 17 заходять за кромки каркаса 1 і защеплюються за виїмки 18, виконані на краях зворотної сторони каркаса 1. Глибина виїмок 18 (відстань від площини контакту тильної сторони каркаса 1 зі стіною до місця 6 контакту виступів 17 на краях корпуса 7 із тильною стороною країв каркаса 1) не менша за товщину виступів 17, то ж між тильною стороною корпуса 7 і стіною має бути достатньо місця, і стіна не заважатиме заходженню виступів 17 за краї каркаса 1 і надійному рознімному кріпленню корпуса 7 до каркаса 1. За необхідності, корпус 7 може бути легко знятий з каркаса 1, для чого треба потягнути за край корпуса у напрямку від стіни, при цьому, завдяки пружності матеріалу, розташовані на краях корпуса 7 виступи 17 зісковзують з виїмок 18, виконаних на краях зворотної сторони каркаса 1, звільняючи корпус 7. Під час експлуатації вентиляційної решітки потік повітря крізь неї регулюють переміщенням приводного важеля 14 заслінки 4 від нульового (в наведеному варіанті - в крайньому нижньому положенні заслінки 4) до максимального (в наведеному варіанті - коли приводний важіль заслінки 4 упирається у верхній край виконаного в корпусі 7 паза 15). Розташування засобів для щільного притискання заслінки до панелі на елементах каркаса дає можливість зосередити силове навантаження на каркасі, залишаючи корпусу головним чином естетичну функцію, отже корпус може бути виконаний полегшеним із первинної пластмаси, каркас - із вторинної, що сприяє економічності вентиляційної решітки; розташування сітки в тонкій пересувній заслінці дозволяє спростити процес виробництва, забезпечуючи підвищення якості; рознімне кріплення корпуса до каркаса дає можливість замаскувати засоби для установлювання вентиляційної решітки на вентиляційному отворі, що забезпечує естетичний вигляд та полегшує тимчасове знімання корпуса. Отже, запропонований комплект вентиляційної решітки є економічним та технологічним у виробництві, має естетичний вигляд і є зручним в користуванні. 7 Комп’ютерна в ерстка В. Клюкін 82729 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
